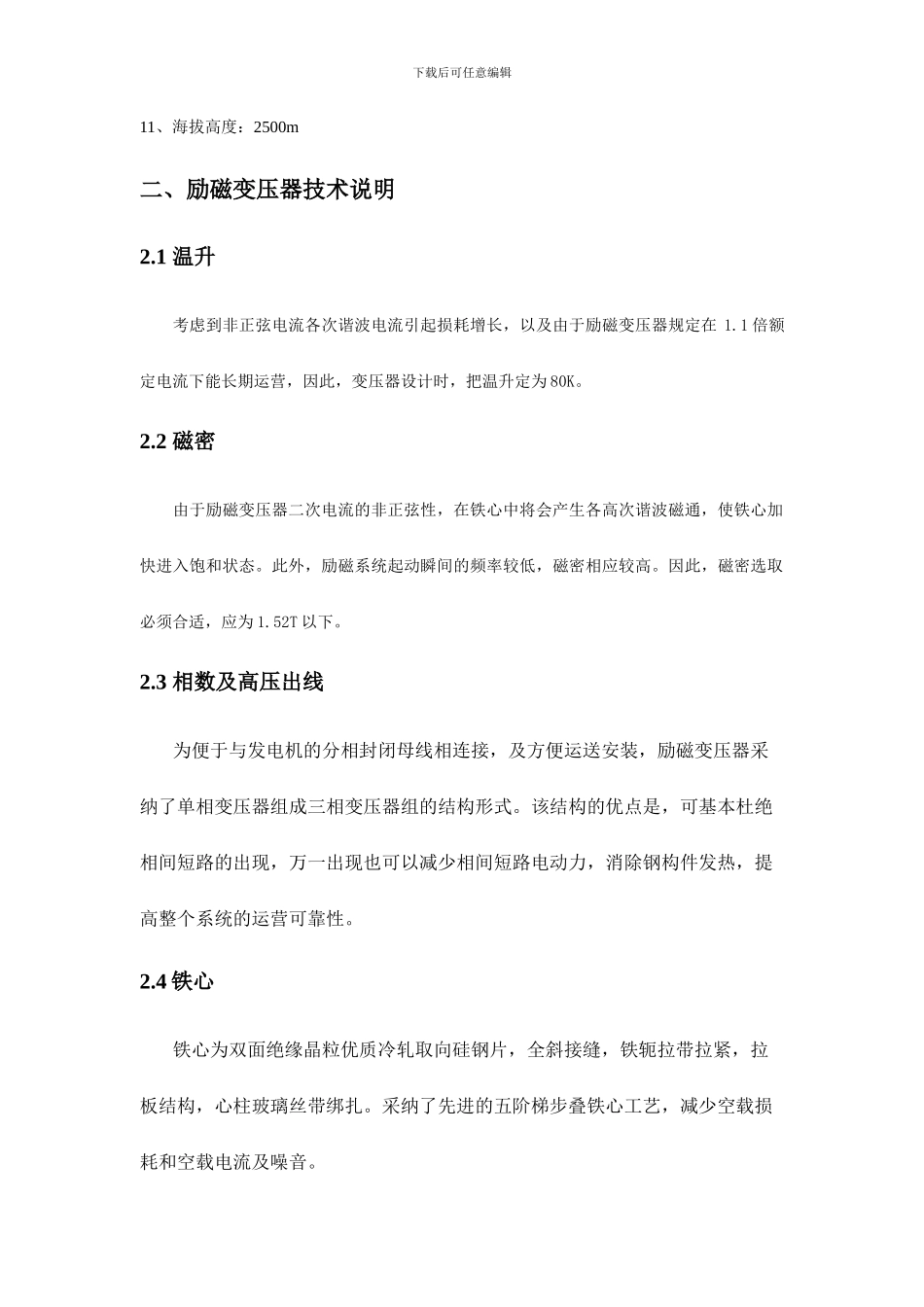

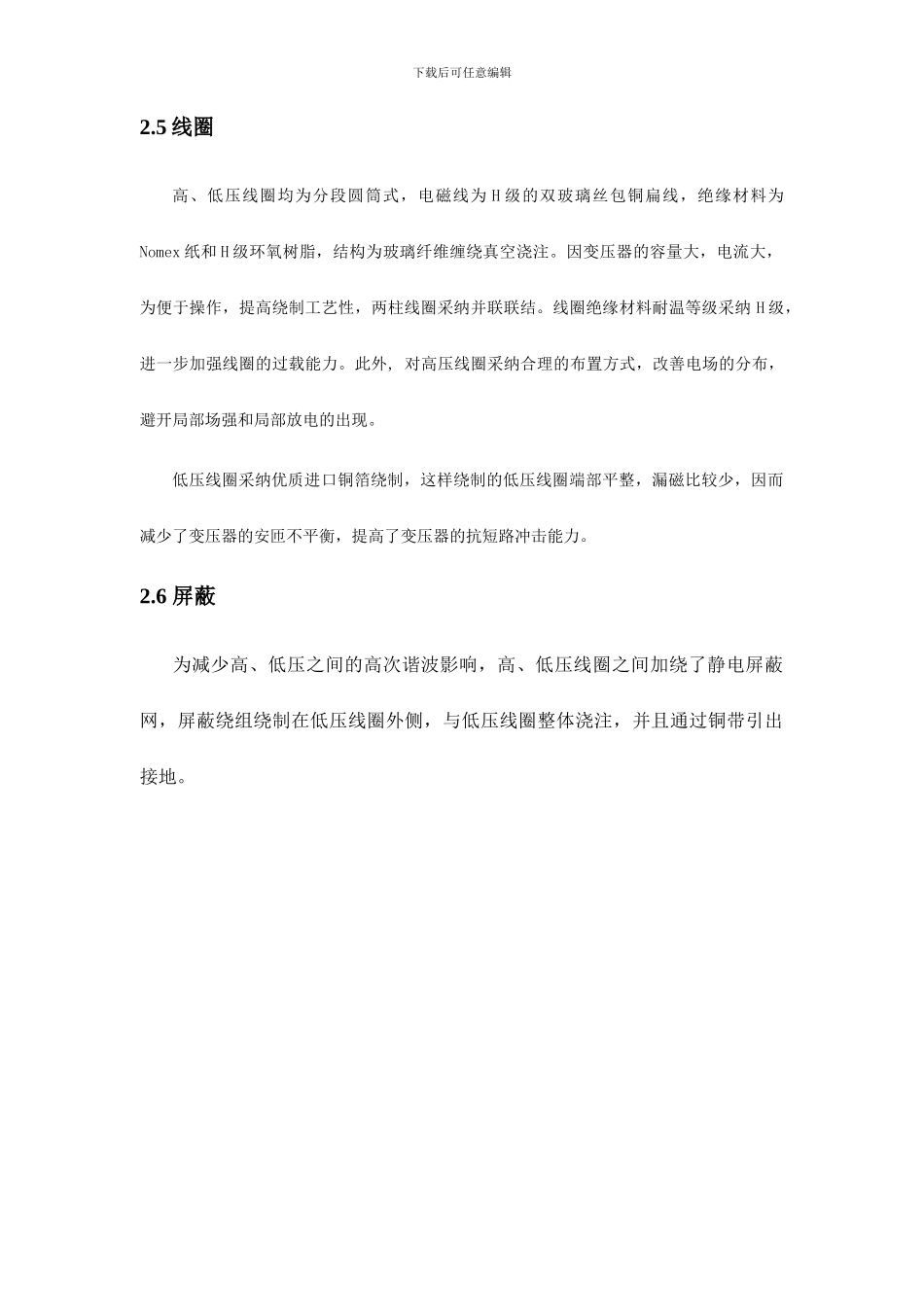

下载后可任意编辑顺特电气有限公司大型励磁变压器说明书一、励磁变压器基本参数发电机组励磁变压器参数如下：1、 型号规格：DCB9-1400/15/2、 额定容量：1400kVA3、 额定电压：15//0.800kV4、 联结组别：Yd115、 阻抗电压：8％6、 绝缘等级：H 级7、 温升限值：80K8、 绝缘水平：LI125AC50/LI0AC39、 冷却方式：自然空冷10、防护等级：IP2010、噪音：55dB（A）下载后可任意编辑11、海拔高度：2500m二、励磁变压器技术说明2.1 温升考虑到非正弦电流各次谐波电流引起损耗增长，以及由于励磁变压器规定在 1.1 倍额定电流下能长期运营，因此，变压器设计时，把温升定为 80K。2.2 磁密由于励磁变压器二次电流的非正弦性，在铁心中将会产生各高次谐波磁通，使铁心加快进入饱和状态。此外，励磁系统起动瞬间的频率较低，磁密相应较高。因此，磁密选取必须合适，应为 1.52T 以下。2.3 相数及高压出线为便于与发电机的分相封闭母线相连接，及方便运送安装，励磁变压器采纳了单相变压器组成三相变压器组的结构形式。该结构的优点是，可基本杜绝相间短路的出现，万一出现也可以减少相间短路电动力，消除钢构件发热，提高整个系统的运营可靠性。2.4 铁心铁心为双面绝缘晶粒优质冷轧取向硅钢片，全斜接缝，铁轭拉带拉紧，拉板结构，心柱玻璃丝带绑扎。采纳了先进的五阶梯步叠铁心工艺，减少空载损耗和空载电流及噪音。下载后可任意编辑2.5 线圈高、低压线圈均为分段圆筒式，电磁线为 H 级的双玻璃丝包铜扁线，绝缘材料为Nomex 纸和 H 级环氧树脂，结构为玻璃纤维缠绕真空浇注。因变压器的容量大，电流大，为便于操作，提高绕制工艺性，两柱线圈采纳并联联结。线圈绝缘材料耐温等级采纳 H 级，进一步加强线圈的过载能力。此外, 对高压线圈采纳合理的布置方式，改善电场的分布，避开局部场强和局部放电的出现。低压线圈采纳优质进口铜箔绕制，这样绕制的低压线圈端部平整，漏磁比较少，因而减少了变压器的安匝不平衡，提高了变压器的抗短路冲击能力。2.6 屏蔽为减少高、低压之间的高次谐波影响，高、低压线圈之间加绕了静电屏蔽网，屏蔽绕组绕制在低压线圈外侧，与低压线圈整体浇注，并且通过铜带引出接地。下载后可任意编辑三、特性曲线3.1 过负载曲线3.1.1 1400kVA 励磁变过负载曲线(环境温度为 40℃) 下载后可任意编辑3.2 输入输出电压特性曲线四、励磁变压器安装使用说明4.1 产品装卸4.1.1 装卸设备可采纳起重机,汽车吊...
