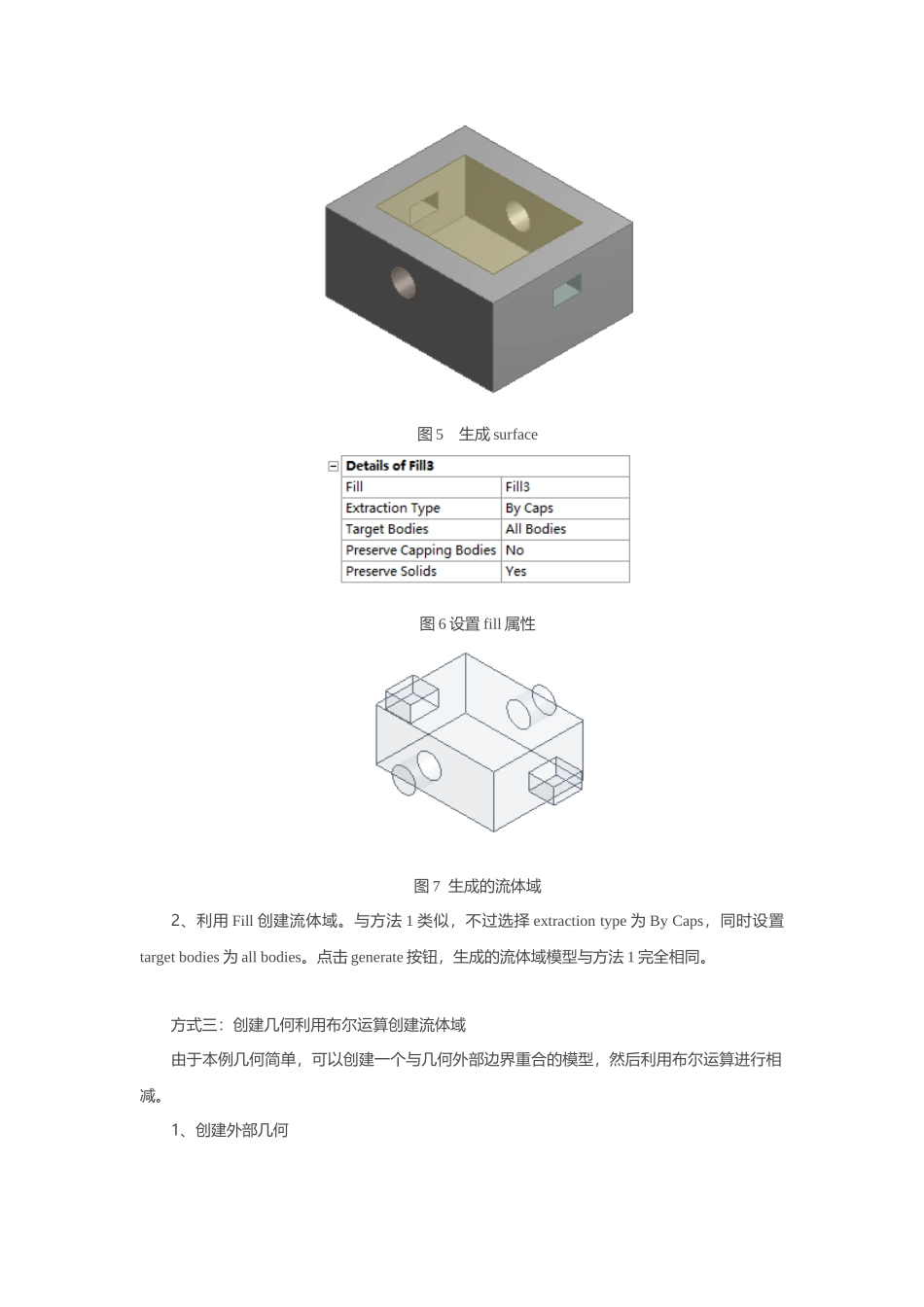

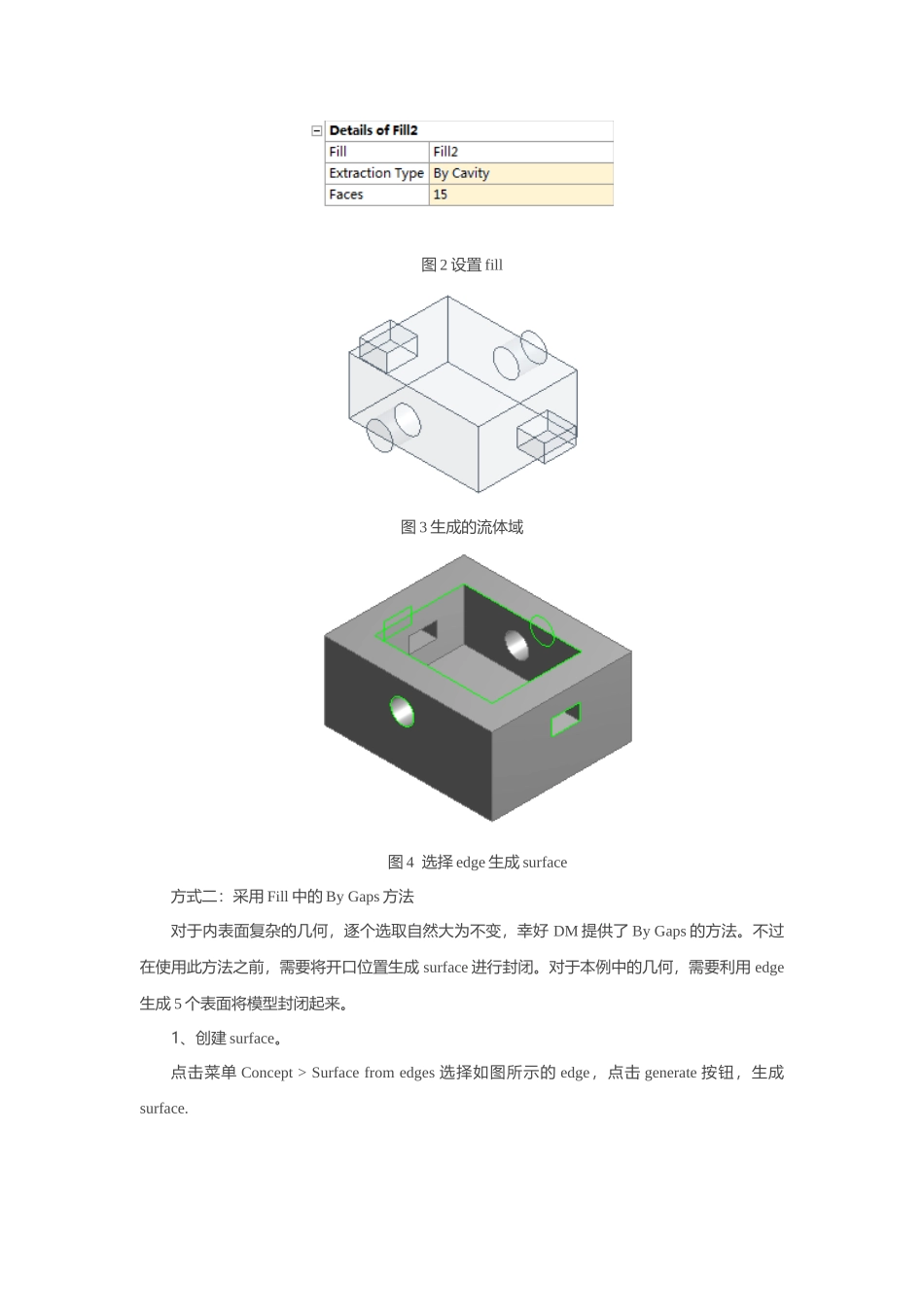

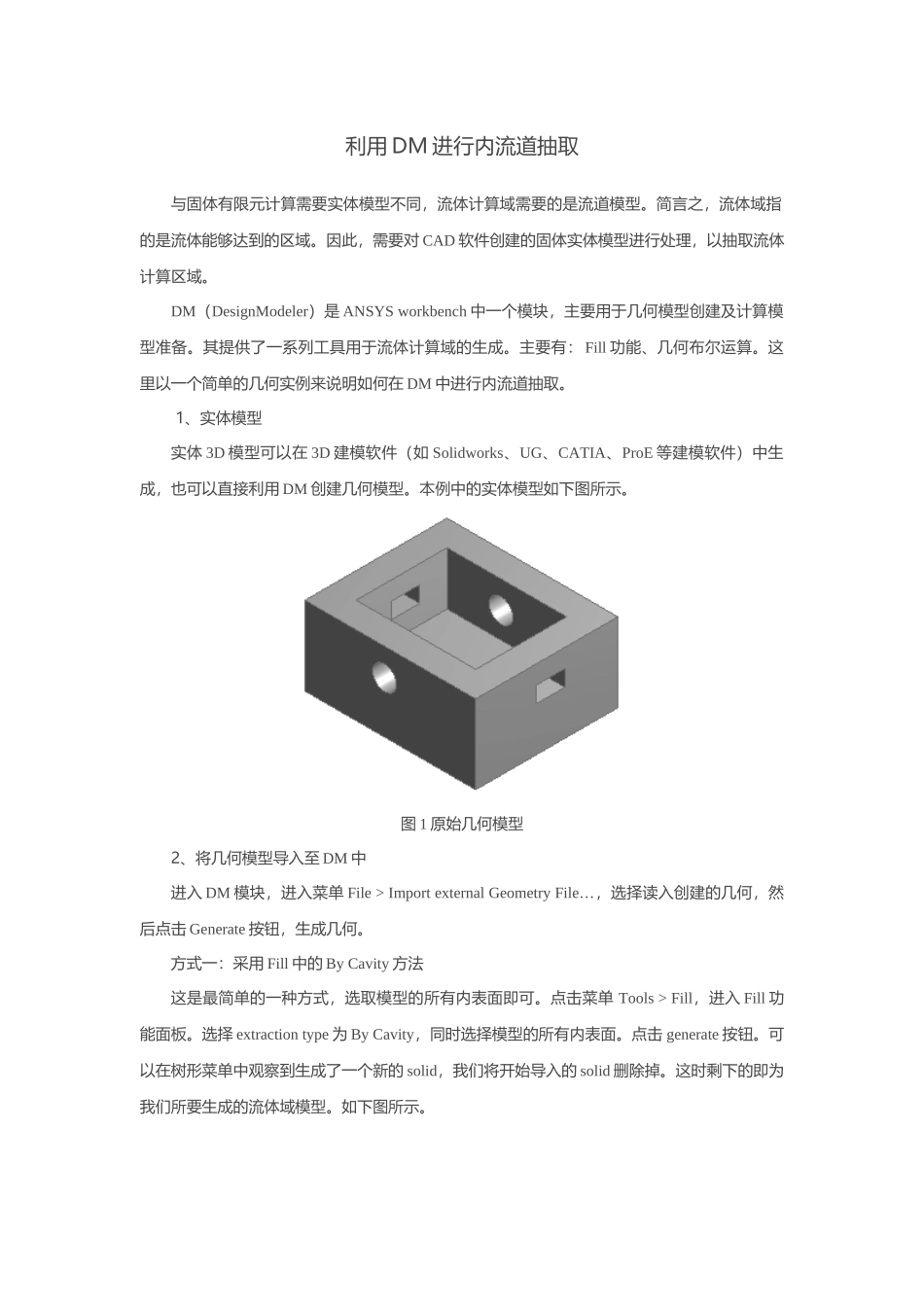

利用DM进行内流道抽取与固体有限元计算需要实体模型不同，流体计算域需要的是流道模型。简言之，流体域指的是流体能够达到的区域。因此，需要对CAD软件创建的固体实体模型进行处理，以抽取流体计算区域。DM（DesignModeler）是ANSYSworkbench中一个模块，主要用于几何模型创建及计算模型准备。其提供了一系列工具用于流体计算域的生成。主要有：Fill功能、几何布尔运算。这里以一个简单的几何实例来说明如何在DM中进行内流道抽取。1、实体模型实体3D模型可以在3D建模软件（如Solidworks、UG、CATIA、ProE等建模软件）中生成，也可以直接利用DM创建几何模型。本例中的实体模型如下图所示。图1原始几何模型2、将几何模型导入至DM中进入DM模块，进入菜单File>ImportexternalGeometryFile…，选择读入创建的几何，然后点击Generate按钮，生成几何。方式一：采用Fill中的ByCavity方法这是最简单的一种方式，选取模型的所有内表面即可。点击菜单Tools>Fill，进入Fill功能面板。选择extractiontype为ByCavity，同时选择模型的所有内表面。点击generate按钮。可以在树形菜单中观察到生成了一个新的solid，我们将开始导入的solid删除掉。这时剩下的即为我们所要生成的流体域模型。如下图所示。图2设置fill图3生成的流体域图4选择edge生成surface方式二：采用Fill中的ByGaps方法对于内表面复杂的几何，逐个选取自然大为不变，幸好DM提供了ByGaps的方法。不过在使用此方法之前，需要将开口位置生成surface进行封闭。对于本例中的几何，需要利用edge生成5个表面将模型封闭起来。1、创建surface。点击菜单Concept>Surfacefromedges选择如图所示的edge，点击generate按钮，生成surface.图5生成surface图6设置fill属性图7生成的流体域2、利用Fill创建流体域。与方法1类似，不过选择extractiontype为ByCaps，同时设置targetbodies为allbodies。点击generate按钮，生成的流体域模型与方法1完全相同。方式三：创建几何利用布尔运算创建流体域由于本例几何简单，可以创建一个与几何外部边界重合的模型，然后利用布尔运算进行相减。1、创建外部几何利用底部面创建plane，利用外部边创建操作，利用addfrozen拉伸至上表面，生成几何如图8所示。图8拉伸属性图9生成的几何模型图10生成计算域2、设置operation为subtract，设置targetbodies为上一步创建的几何，选择toolbodies为原始几何。点击generate按钮生成计算域模型。如图10所示。总结：1、简要描述了DM中三种进行内流道抽取方法。2、利用fill命令比较复杂，但是对于外边界复杂的几何比较有效。而采用布尔运算的方式创建流道，则要求创建的几何完全包裹内部流体区域。对于外表面复杂的情况不易处理。3、内部几何面较多不易选取的时候，建议使用Fill命令中的ByGaps进行流道抽取。
