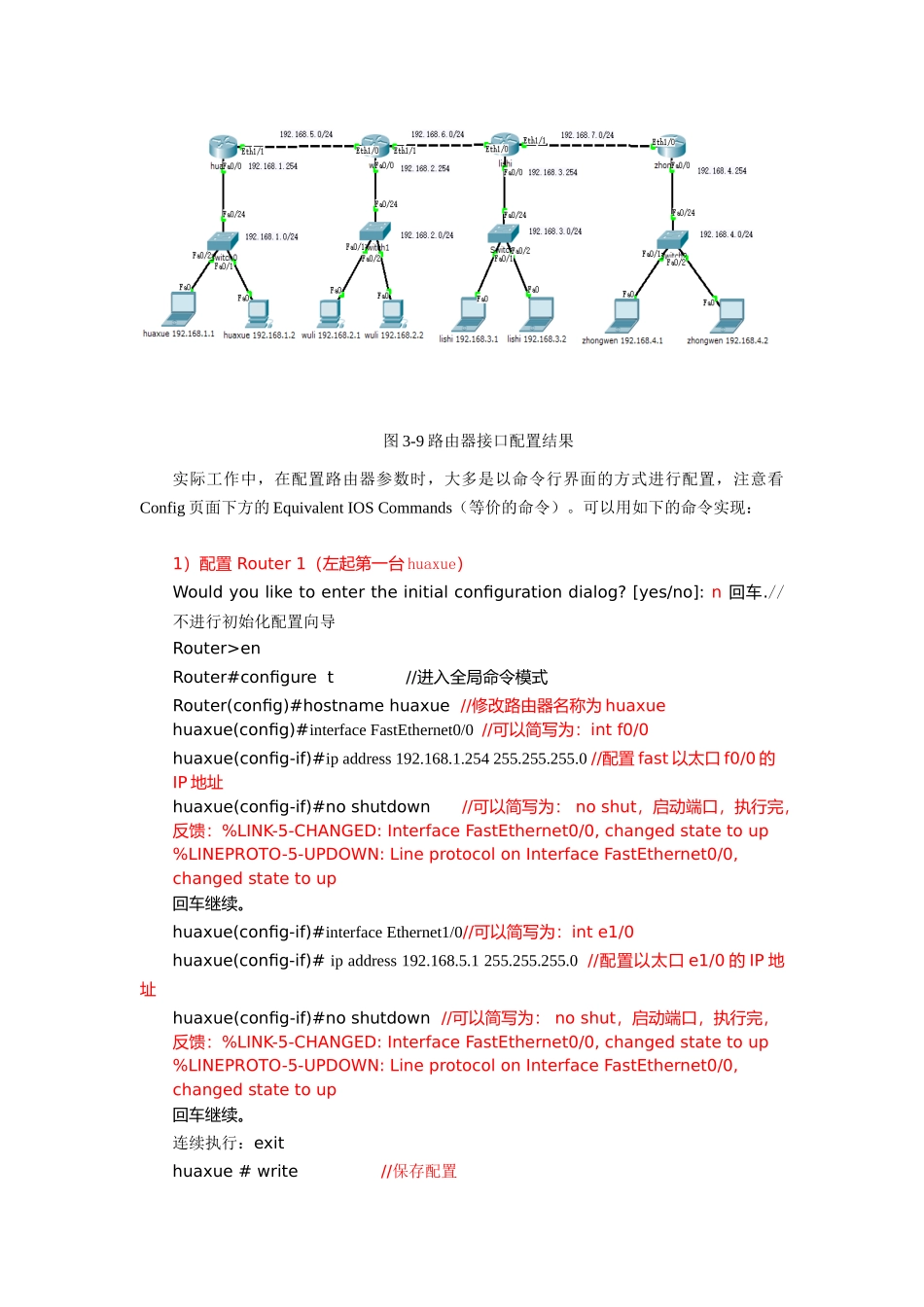

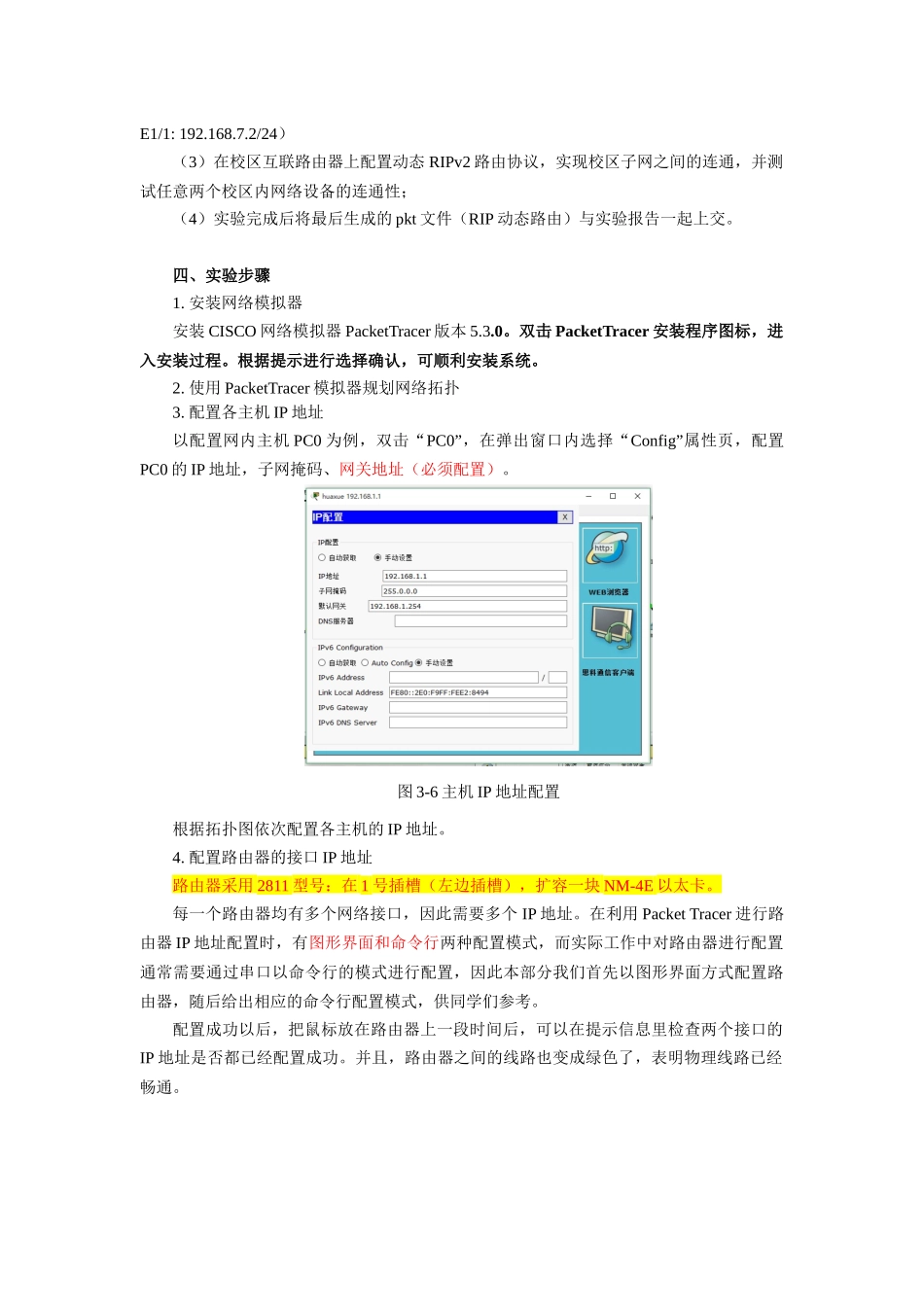

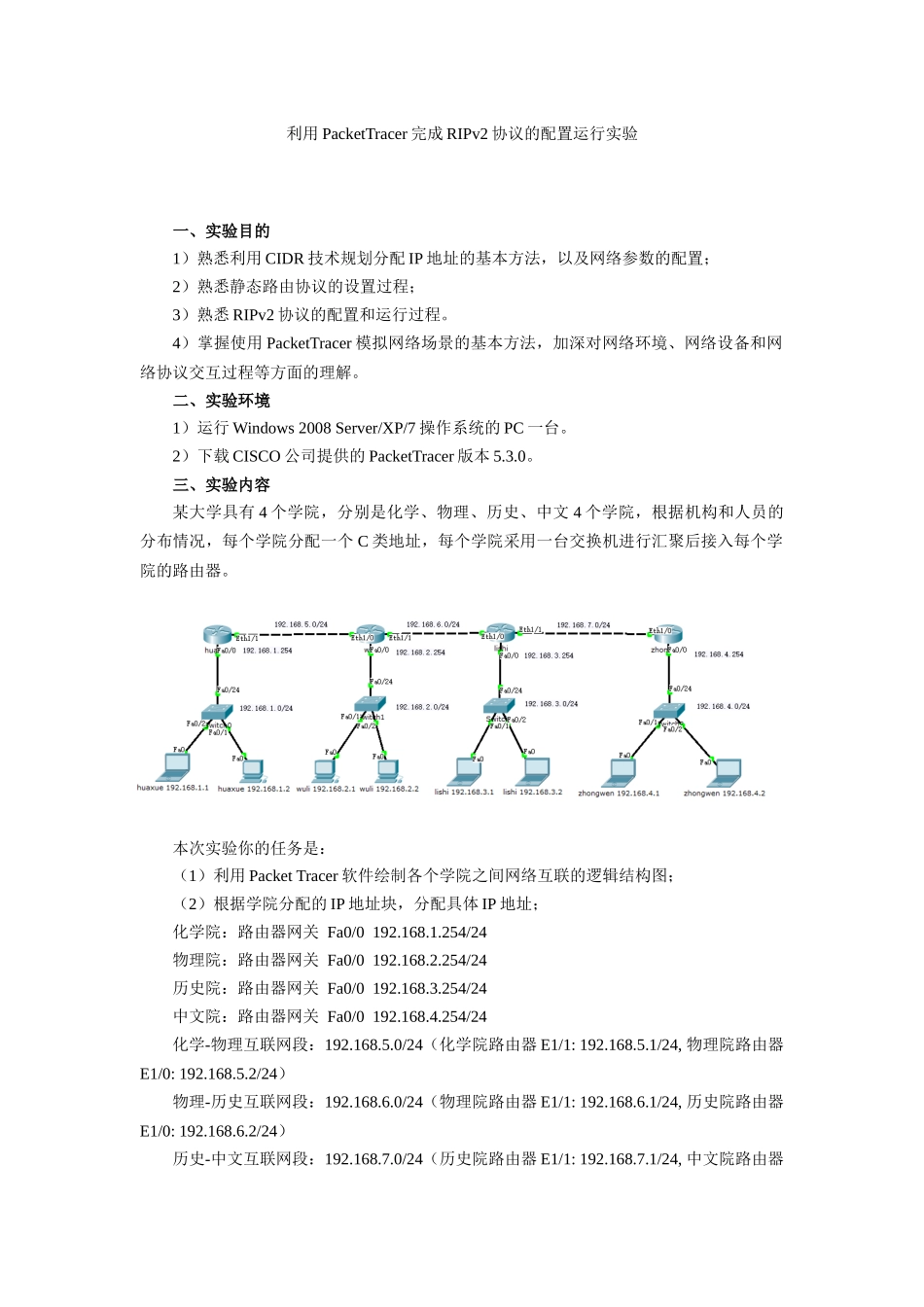

利用PacketTracer完成RIPv2协议的配置运行实验一、实验目的1）熟悉利用CIDR技术规划分配IP地址的基本方法，以及网络参数的配置；2）熟悉静态路由协议的设置过程；3）熟悉RIPv2协议的配置和运行过程。4）掌握使用PacketTracer模拟网络场景的基本方法，加深对网络环境、网络设备和网络协议交互过程等方面的理解。二、实验环境1）运行Windows2008Server/XP/7操作系统的PC一台。2）下载CISCO公司提供的PacketTracer版本5.3.0。三、实验内容某大学具有4个学院，分别是化学、物理、历史、中文4个学院，根据机构和人员的分布情况，每个学院分配一个C类地址，每个学院采用一台交换机进行汇聚后接入每个学院的路由器。本次实验你的任务是：（1）利用PacketTracer软件绘制各个学院之间网络互联的逻辑结构图；（2）根据学院分配的IP地址块，分配具体IP地址；化学院：路由器网关Fa0/0192.168.1.254/24物理院：路由器网关Fa0/0192.168.2.254/24历史院：路由器网关Fa0/0192.168.3.254/24中文院：路由器网关Fa0/0192.168.4.254/24化学-物理互联网段：192.168.5.0/24（化学院路由器E1/1:192.168.5.1/24,物理院路由器E1/0:192.168.5.2/24）物理-历史互联网段：192.168.6.0/24（物理院路由器E1/1:192.168.6.1/24,历史院路由器E1/0:192.168.6.2/24）历史-中文互联网段：192.168.7.0/24（历史院路由器E1/1:192.168.7.1/24,中文院路由器E1/1:192.168.7.2/24）（3）在校区互联路由器上配置动态RIPv2路由协议，实现校区子网之间的连通，并测试任意两个校区内网络设备的连通性；（4）实验完成后将最后生成的pkt文件（RIP动态路由）与实验报告一起上交。四、实验步骤1.安装网络模拟器安装CISCO网络模拟器PacketTracer版本5.3.0。双击PacketTracer安装程序图标，进入安装过程。根据提示进行选择确认，可顺利安装系统。2.使用PacketTracer模拟器规划网络拓扑3.配置各主机IP地址以配置网内主机PC0为例，双击“PC0”，在弹出窗口内选择“Config”属性页，配置PC0的IP地址，子网掩码、网关地址（必须配置）。图3-6主机IP地址配置根据拓扑图依次配置各主机的IP地址。4.配置路由器的接口IP地址路由器采用2811型号：在1号插槽（左边插槽），扩容一块NM-4E以太卡。每一个路由器均有多个网络接口，因此需要多个IP地址。在利用PacketTracer进行路由器IP地址配置时，有图形界面和命令行两种配置模式，而实际工作中对路由器进行配置通常需要通过串口以命令行的模式进行配置，因此本部分我们首先以图形界面方式配置路由器，随后给出相应的命令行配置模式，供同学们参考。配置成功以后，把鼠标放在路由器上一段时间后，可以在提示信息里检查两个接口的IP地址是否都已经配置成功。并且，路由器之间的线路也变成绿色了，表明物理线路已经畅通。图3-9路由器接口配置结果实际工作中，在配置路由器参数时，大多是以命令行界面的方式进行配置，注意看Config页面下方的EquivalentIOSCommands（等价的命令）。可以用如下的命令实现：1）配置Router1（左起第一台huaxue）Wouldyouliketoentertheinitialconfigurationdialog?[yes/no]:n回车.//不进行初始化配置向导Router>enRouter#configuret//进入全局命令模式Router(config)#hostnamehuaxue//修改路由器名称为huaxuehuaxue(config)#interfaceFastEthernet0/0//可以简写为：intf0/0huaxue(config-if)#ipaddress192.168.1.254255.255.255.0//配置fast以太口f0/0的IP地址huaxue(config-if)#noshutdown//可以简写为：noshut，启动端口，执行完，反馈：%LINK-5-CHANGED:InterfaceFastEthernet0/0,changedstatetoup%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceFastEthernet0/0,changedstatetoup回车继续。huaxue(config-if)#interfaceEthernet1/0//可以简写为：inte1/0huaxue(config-if)#ipaddress192.168.5.1255.255.255.0//配置以太口e1/0的IP地址huaxue(config-if)#noshutdown//可以简写为：noshut，启动端口，执行完，反馈：%LINK-5-CHANGED:InterfaceFastEthernet0/0,changedstatetoup%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceFastEthernet0/0,changedstatetoup回车继续。连续执...
