立式多轴组合钻床液压进给系统设计方案书

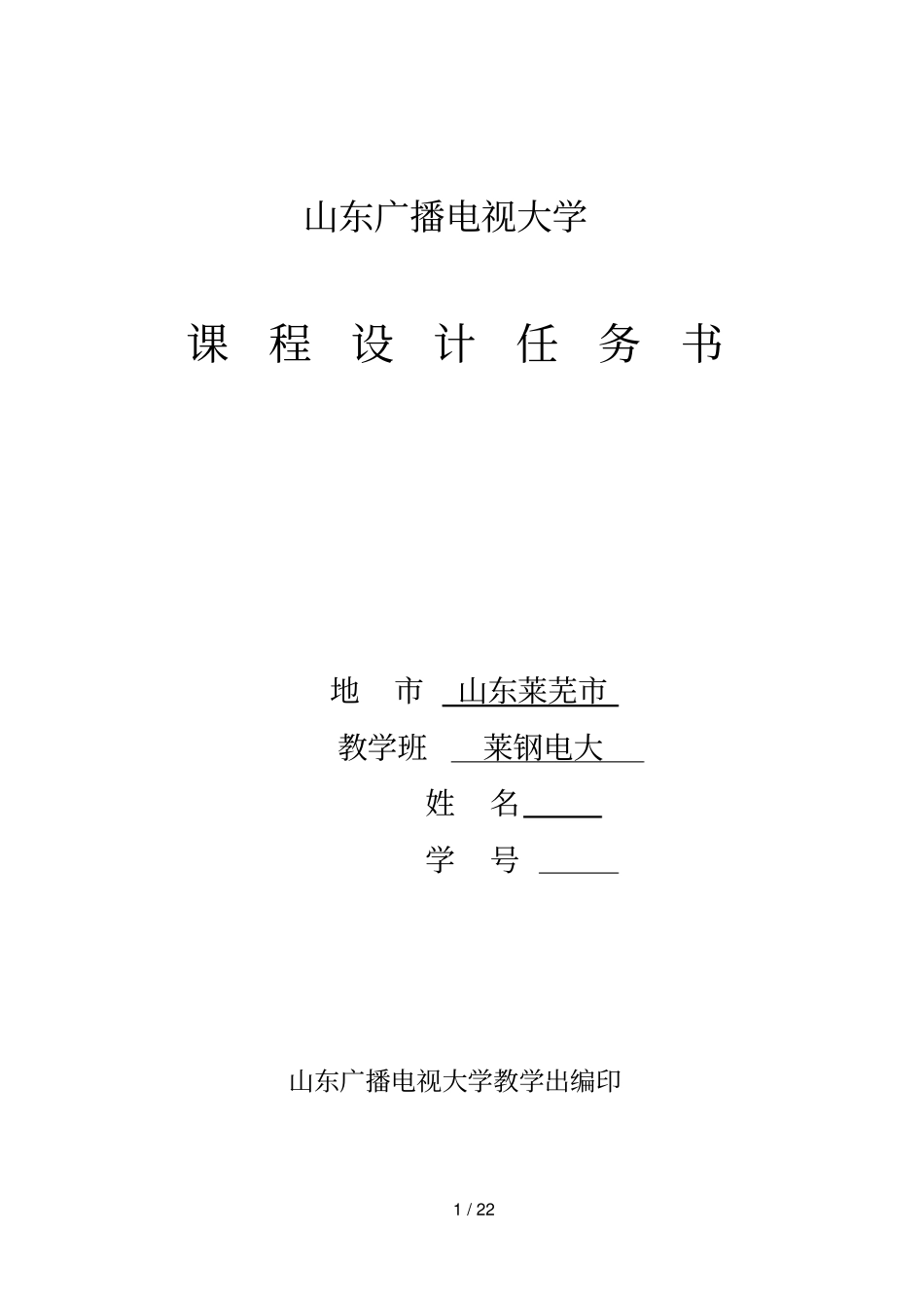

立式多轴组合钻床液压进给系统设计方案书_第1页
1/22
立式多轴组合钻床液压进给系统设计方案书_第2页
2/22

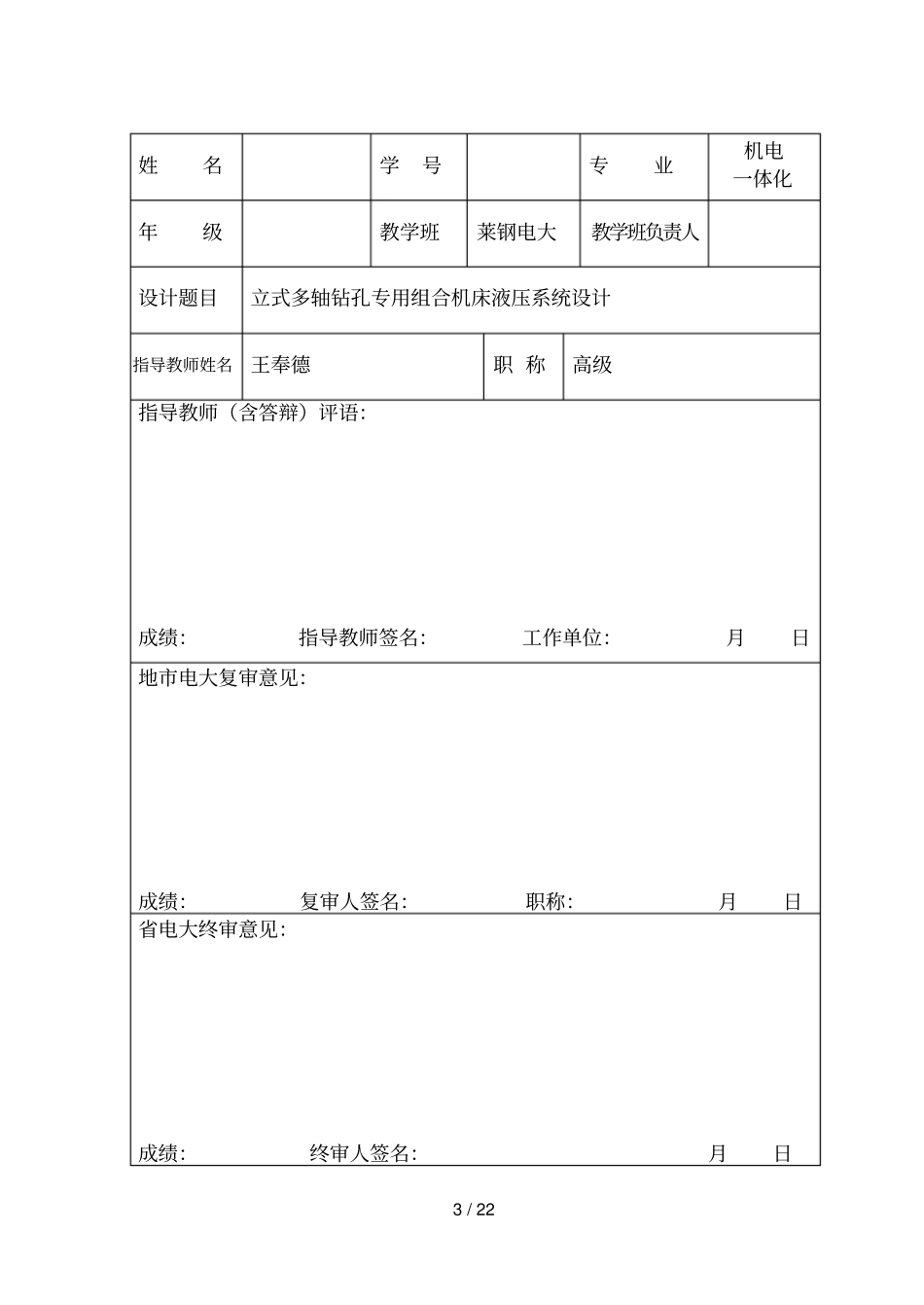

立式多轴组合钻床液压进给系统设计方案书_第3页
3/22
1 / 22 山东广播电视大学课程设计任务书地市山东莱芜市教学班莱钢电大姓名学号山东广播电视大学教学出编印2 / 22 课 程 设 计 须 知一、课程设计是围绕一门主要技术基础课或专业课结合工程设计而进行的一次综合性训练,通过对具体课题的方案分析、 比较、设计计算、元件选取、安装调试环节,初步掌握简单的工程分析方法和工程设计方法。二、电大工科各专业的学生必须在教学计划中规定的时间内完成课程设计。三、课程设计的选题应符合教学要求, 题目应符合工程实际,每个学生设计题目内容要有所区别。四、电大学生应以严肃认真, 实事求是的态度完成课程设计,课程设计论文写作要做到论点明确、论据充分、书面整洁、字迹工整。图纸应清晰、工整,符合设计要求,符合国家有关标准和部颁标准。五、填报有关表格时, 应按项目要求逐项填实、 填全、填清。3 / 22 姓名学号专业机电一体化年级教学班莱钢电大教学班负责人设计题目立式多轴钻孔专用组合机床液压系统设计指导教师姓名王奉德职 称高级指导教师(含答辩)评语:成绩:指导教师签名:工作单位:月日地市电大复审意见:成绩:复审人签名:职称:月日省电大终审意见:成绩:终审人签名:月日4 / 22 课程设计的任务和具体要求《液压气动技术》课程设计任务书一台立式多轴钻孔专用组合机床,钻削动力部件的上下运动采用液压传动。工作循环是:快速下降-- 工作进给—快速上升—原位停止。 (为防止钻削头部由于重力下滑,装有平衡重,设计不考虑重力影响)已知数据如下:最大钻削进给抗力FL=28000N,动力滑台质量 m=270Kg,快速下降行程 S1=250mm,工进行程 S2=50mm,快速上升行程S3=300mm;快速下降速度 v1=75mm/s,工进速度 v2 不大于 1mm/S,快速上升速度 110mm/s,升速和减速时间在0.2S 之内;滑台运动的静摩擦力Ffs =1000N,动摩擦力F=500N。执行元件用液压缸,活塞杆固定。液压缸机械效率取0.90 。试设计液压系统 。课程设计说明书应包含的内容1、按格式写出设计计算说明书,使用说明书,另部件明细表,调试维护说明书。2、画出液压系统原理图。5 / 22 课程设计应完成的图纸1、循环图2、液压缸工况图3、液压系统图其他要求课程设计的期限自年月日至年月日课程设计进度计划起至日期工作内容备注6 / 22 参考文献、资料索引文献、资料名称编著者出版单位7 / 22 课程设计目录1、负载分析2、运动分析3、绘制负载、速度循环图4、确定液压缸尺寸5、绘...
