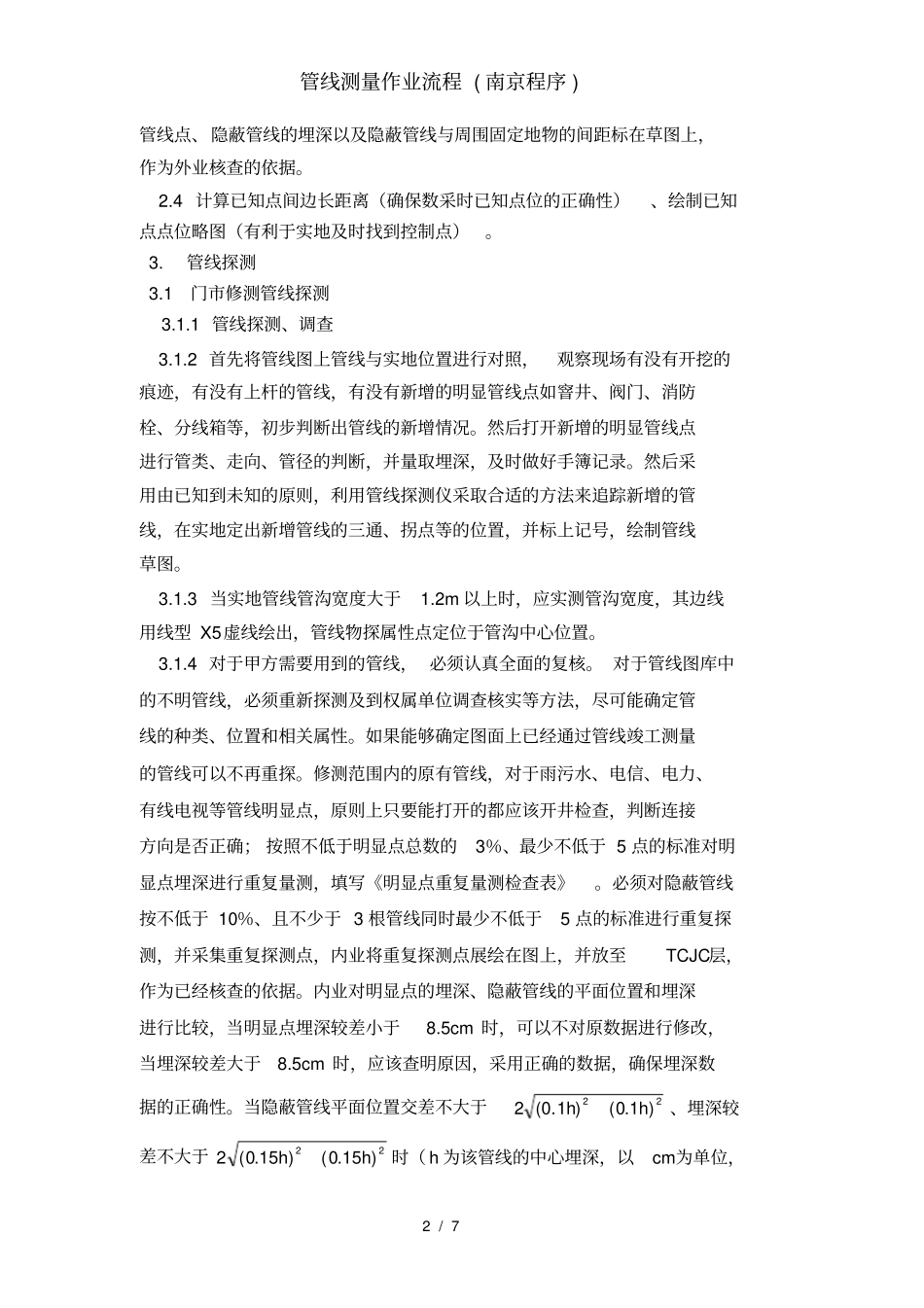

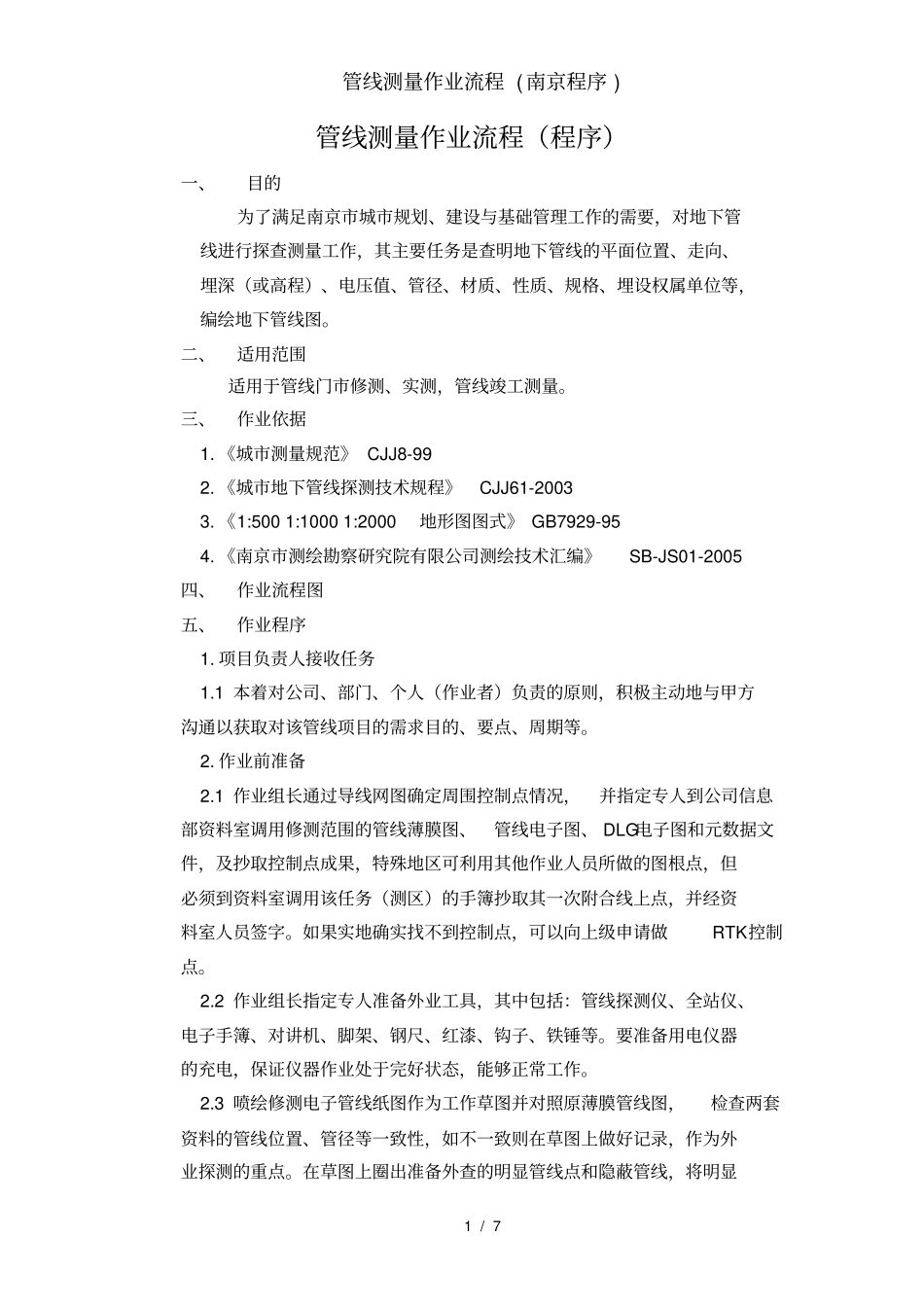

管线测量作业流程 (南京程序 ) 1 / 7 管线测量作业流程（程序）一、目的为了满足南京市城市规划、建设与基础管理工作的需要，对地下管线进行探查测量工作，其主要任务是查明地下管线的平面位置、走向、埋深（或高程）、电压值、管径、材质、性质、规格、埋设权属单位等，编绘地下管线图。二、适用范围适用于管线门市修测、实测，管线竣工测量。三、作业依据1. 《城市测量规范》 CJJ8-99 2. 《城市地下管线探测技术规程》CJJ61-2003 3. 《1:500 1:1000 1:2000地形图图式》 GB7929-95 4. 《南京市测绘勘察研究院有限公司测绘技术汇编》SB-JS01-2005 四、作业流程图五、作业程序1. 项目负责人接收任务1.1 本着对公司、部门、个人（作业者）负责的原则，积极主动地与甲方沟通以获取对该管线项目的需求目的、要点、周期等。2. 作业前准备2.1 作业组长通过导线网图确定周围控制点情况，并指定专人到公司信息部资料室调用修测范围的管线薄膜图、管线电子图、 DLG电子图和元数据文件，及抄取控制点成果，特殊地区可利用其他作业人员所做的图根点，但必须到资料室调用该任务（测区）的手簿抄取其一次附合线上点，并经资料室人员签字。如果实地确实找不到控制点，可以向上级申请做RTK控制点。2.2 作业组长指定专人准备外业工具，其中包括：管线探测仪、全站仪、电子手簿、对讲机、脚架、钢尺、红漆、钩子、铁锤等。要准备用电仪器的充电，保证仪器作业处于完好状态，能够正常工作。2.3 喷绘修测电子管线纸图作为工作草图并对照原薄膜管线图，检查两套资料的管线位置、管径等一致性，如不一致则在草图上做好记录，作为外业探测的重点。在草图上圈出准备外查的明显管线点和隐蔽管线，将明显管线测量作业流程 ( 南京程序 ) 2 / 7 管线点、隐蔽管线的埋深以及隐蔽管线与周围固定地物的间距标在草图上，作为外业核查的依据。2.4 计算已知点间边长距离（确保数采时已知点位的正确性）、绘制已知点点位略图（有利于实地及时找到控制点）。 3. 管线探测 3.1门市修测管线探测3.1.1 管线探测、调查3.1.2 首先将管线图上管线与实地位置进行对照，观察现场有没有开挖的痕迹，有没有上杆的管线，有没有新增的明显管线点如窨井、阀门、消防栓、分线箱等，初步判断出管线的新增情况。然后打开新增的明显管线点进行管类、走向、管径的判断，并量取埋深，及时做好手簿记录。然后采用由已知到未知的原则，利用管线探测仪采取合适的方法来...
