课程设计带式运输机传动装置设计详解

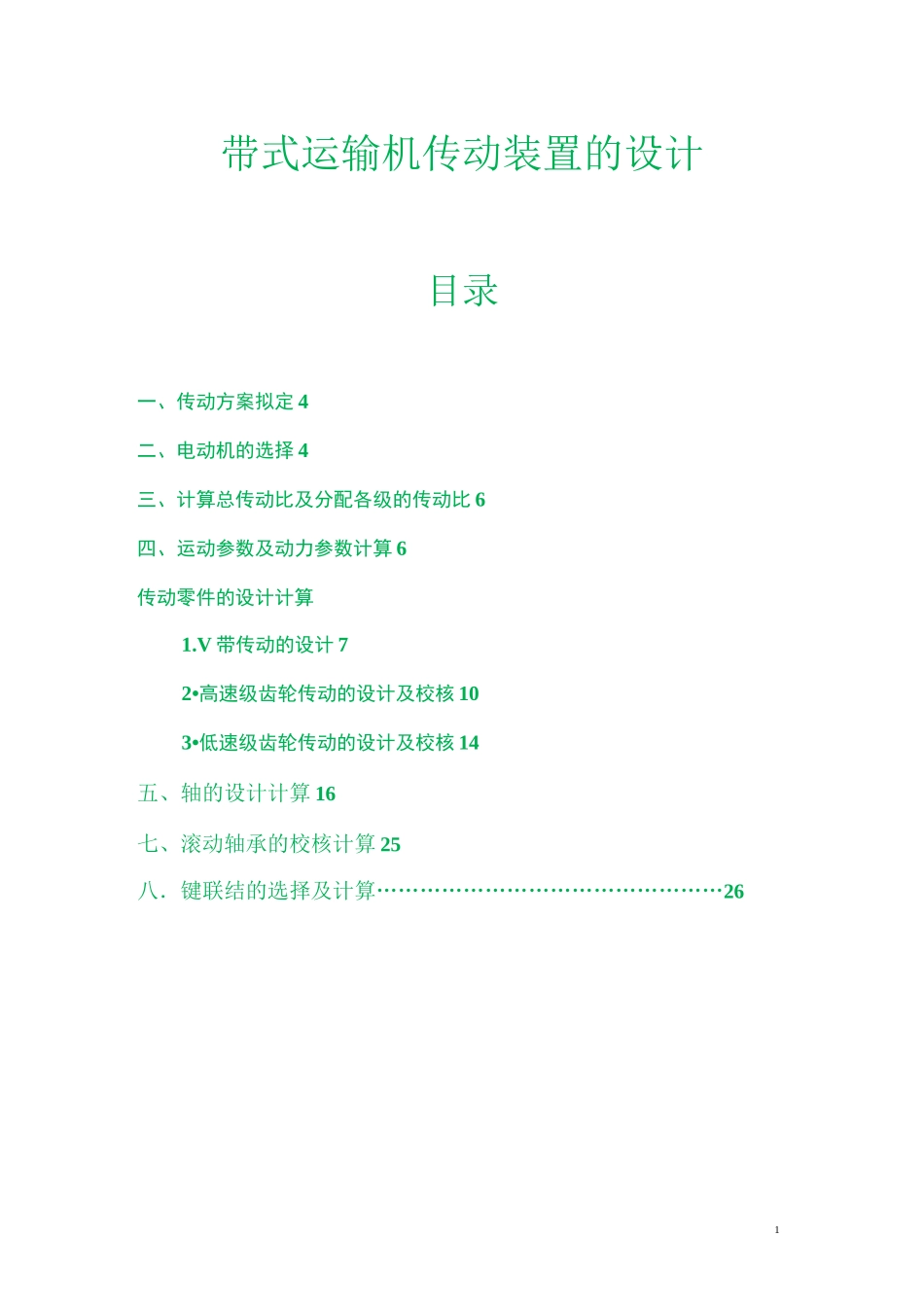

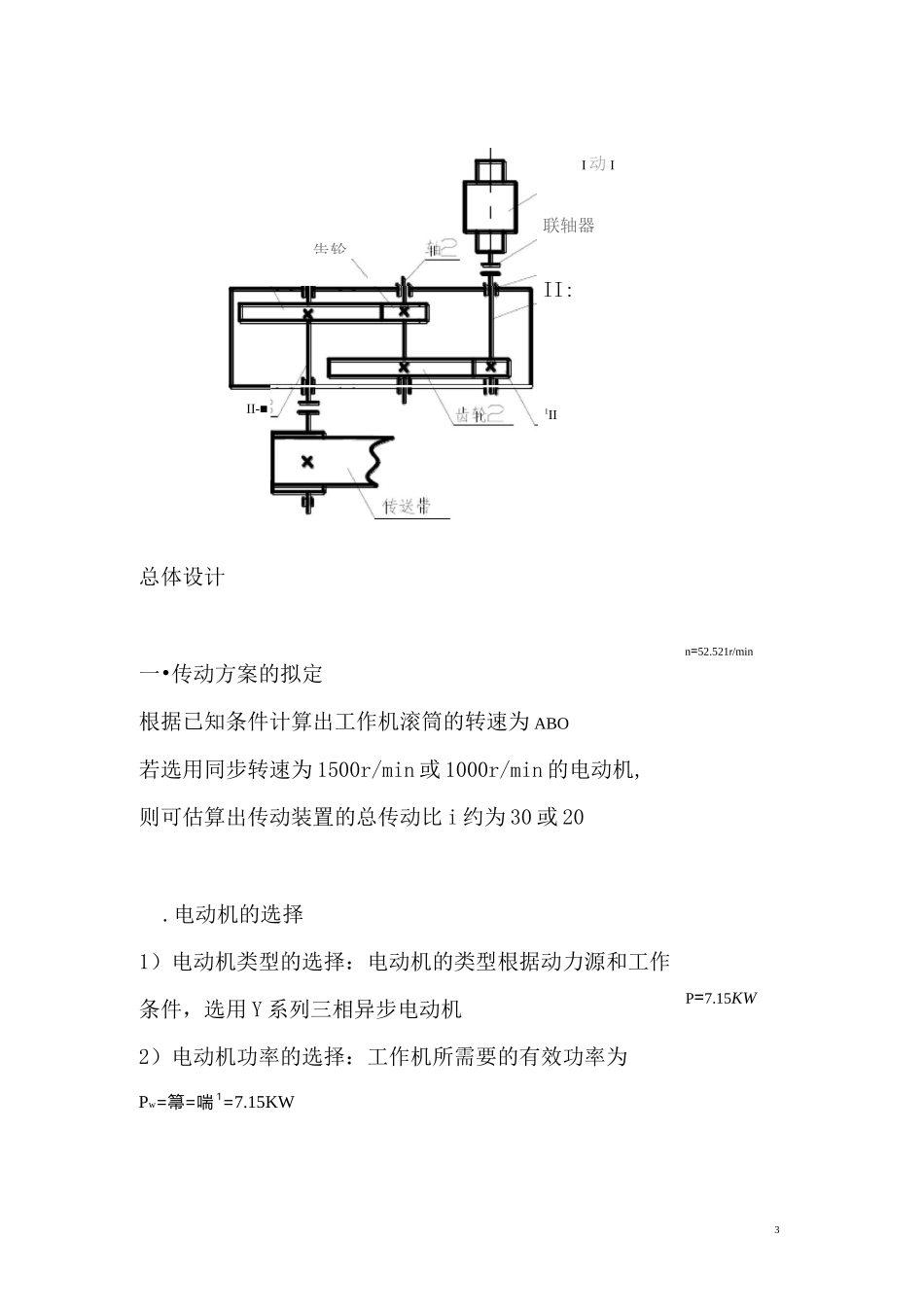

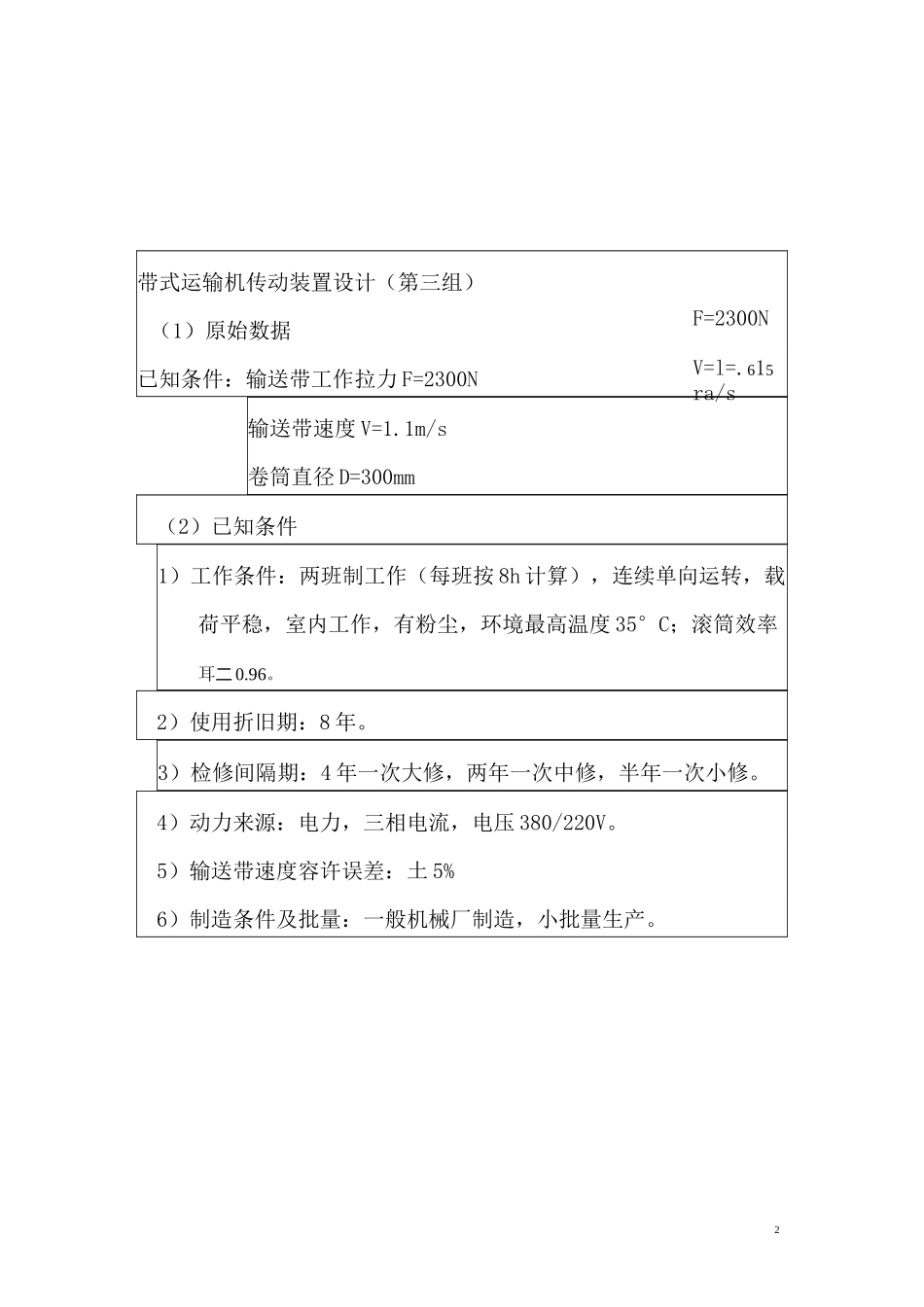

1带式运输机传动装置的设计目录一、传动方案拟定 4二、电动机的选择 4三、计算总传动比及分配各级的传动比 6四、运动参数及动力参数计算 6传动零件的设计计算1.V 带传动的设计 72•高速级齿轮传动的设计及校核 103•低速级齿轮传动的设计及校核 14五、轴的设计计算 16七、滚动轴承的校核计算 25八．键联结的选择及计算…………………………………………26F=2300NV=l=.615ra/s2带式运输机传动装置设计（第三组）（1）原始数据已知条件：输送带工作拉力 F=2300N输送带速度 V=1.1m/s卷筒直径 D=300mm（2）已知条件1）工作条件：两班制工作（每班按 8h 计算），连续单向运转，载荷平稳，室内工作，有粉尘，环境最高温度 35°C；滚筒效率耳二 0.96。2）使用折旧期：8 年。3）检修间隔期：4 年一次大修，两年一次中修，半年一次小修。4）动力来源：电力，三相电流，电压 380/220V。5）输送带速度容许误差：土 5%6）制造条件及批量：一般机械厂制造，小批量生产。n=52.521r/minP=7.15KWw3总体设计一•传动方案的拟定根据已知条件计算出工作机滚筒的转速为 ABO若选用同步转速为 1500r/min 或 1000r/min 的电动机,则可估算出传动装置的总传动比 i 约为 30 或 20.电动机的选择1）电动机类型的选择：电动机的类型根据动力源和工作条件，选用 Y 系列三相异步电动机2）电动机功率的选择：工作机所需要的有效功率为Pw=箒=喘 1=7.15KWI 动 I联轴器II;_吿轮II-■1II4设％1\,匕叫分别为弹性联轴器，闭式齿轮传动（设齿轮精度为 8 级），滚动轴承,V 形带传动。滚筒的效率，由表 2-2 差得n1=0.99n2=0.97n3=0.99n4=0.95n5=0.96 则传动装置的总效率为耳二耳 2q 巧 4耳耳二 0.992x0.972x0.994x0.95x0.96 二 0.807912345P-P-7.15-8.850KW电机所需功率为 dno.8079由第十六章表 16-1 选取电动机的额定功率为 11KW3）电动机转速的选择：选择常用的同步转速为 1500r/min 和 1000r/min 两种。4）电动机型号的确定：根据电动机所需功率和同步转速，查第十六章表 16-1可知，电动机型号为 Y160M-4 和 Y160L-6。相据电动机的满载转速 nm 和滚同转速 nw 可算出总传动比。现将此两种电动机的数据和总传动比列于下表中：n-0.8079P-8.850KWd电动机型号方案号电动机型号额定功率/kw同步转速 r/min满载转速 r/min总传动比轴外伸轴径/mm轴外伸长度/mm1Y160M-4111500146027.80421102Y160L-611100097018.47421105由上表可...
