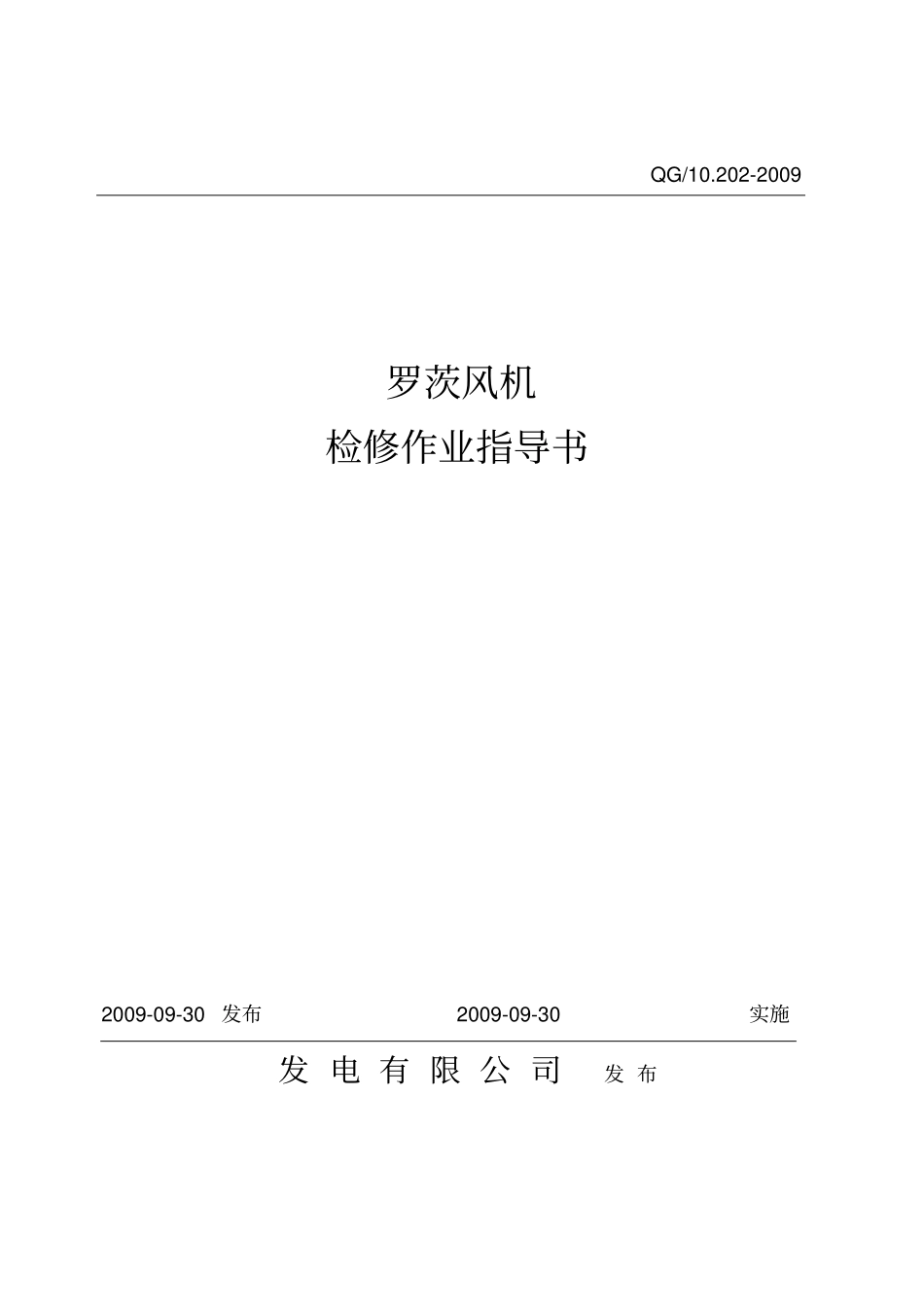

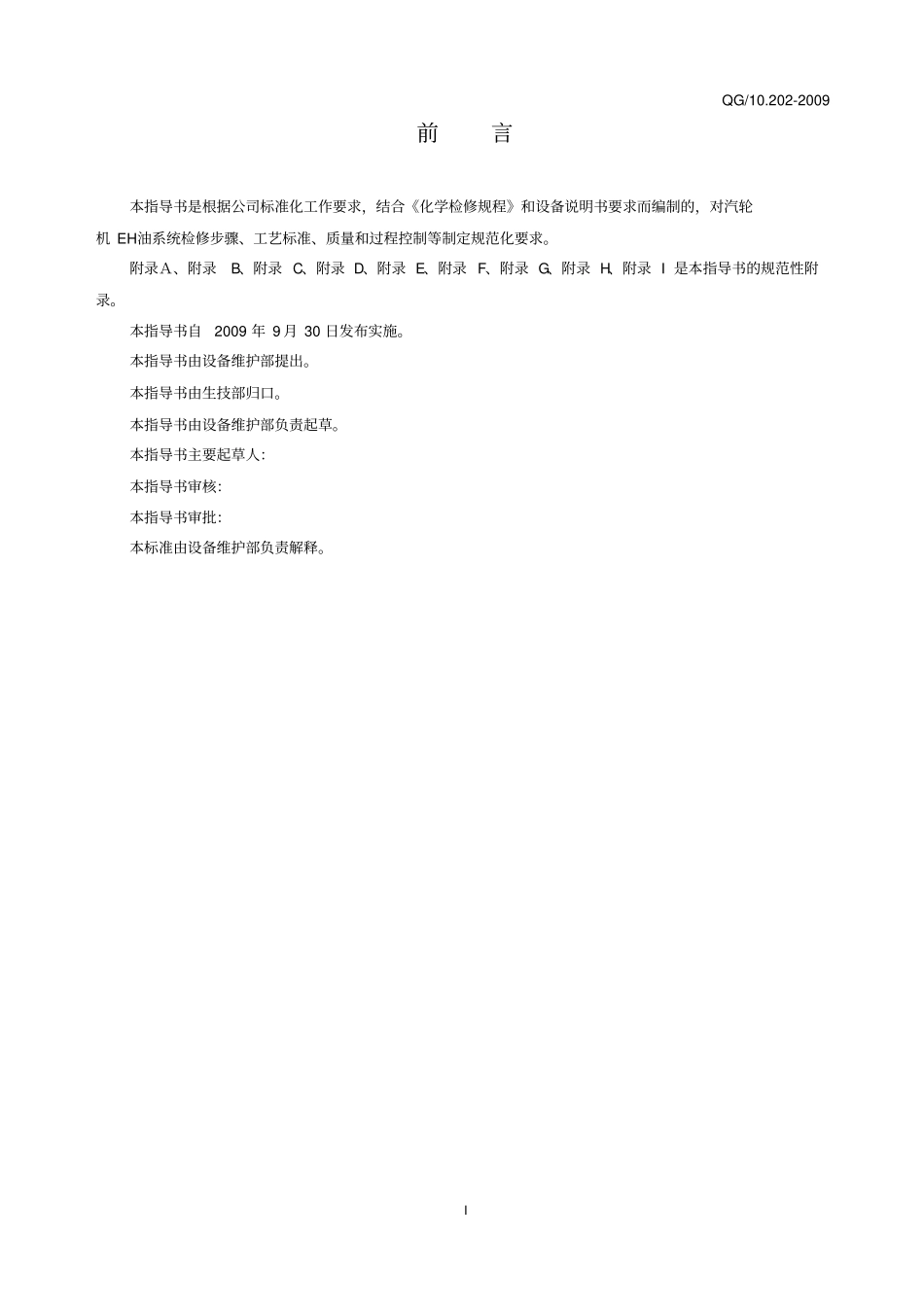

罗茨风机检修作业指导书 2009-09-30 发布 2009-09-30实施QG/10.202-2009 发 电 有 限 公 司发 布QG/10.202-2009 I 前言本指导书是根据公司标准化工作要求，结合《化学检修规程》和设备说明书要求而编制的，对汽轮机 EH油系统检修步骤、工艺标准、质量和过程控制等制定规范化要求。附录Ａ、附录B、附录 C、附录 D、附录 E、附录 F、附录 G、附录 H、附录 I 是本指导书的规范性附录。本指导书自2009 年 9 月 30 日发布实施。本指导书由设备维护部提出。本指导书由生技部归口。本指导书由设备维护部负责起草。本指导书主要起草人：本指导书审核：本指导书审批：本标准由设备维护部负责解释。QG/10.202-2009 1 罗茨风机检修作业指导书1 范围本指导书适用范围是：xx电厂 2×xxMW机组配套的化学罗茨风机的检修工作。2 规范性引用文件制定本指导书引用的国家、行业、企业等标准和文件如下：电力建设安全工作规程第 1 部分：火力发电厂 DL5009.1-2002 电力建设施工及验收技术规范(火力发电厂化学篇) DLJ 58-81 3 使用记录本指导书使用记录见附录A 4 管理内容与要求4.1 设备概况序号项目名称单位设计参数1 设备型式单叶轮2 设备型号JTS-803 生产厂家长沙鼓风机厂有限责任公司4 流量m3/min4.545 进汽压力KPa101.36 升压KPa58.8KPa7 进气温度℃＜408 电机功率kw11kw9 电机转速r/min12604.2 安全技术措施序号安全措施技术措施1 严格执行“一票一措”制度。检修中严格执行检修工艺纪律、质量标准、 验收制度。2 进入现场必须戴好安全帽。新的备品备件根据图纸核对型号、尺寸。3 所用的电动、安全工器具符合安全规定。电动工具必须装有漏电保护器。拆开的管道、法兰及时用布包扎封口。4 在脚手架上工作时，人员要先系好安全带，才能开始工作。拆下的零部件及时做标记，分类摆放整齐， 易损易坏部件单独保存。5 施工人员必须经安全培训考试合格 , 取得安全合格证后方可进入现场进行施工。准确掌握检修设备状态，会同工作许可人可靠隔离检修设备6 起吊工器具必须经试验合格，合格证在有效使用期内，方可使用。设备检修后要进行防腐刷漆、标准要达到要求。QG/10.202-2009 2 序号安全措施技术措施7 工作中要做到工完料净场地清；物品摆放有序 , 不得堵塞交通通道。4.3 检修工器具序号名称规格 /型号单位数量1 活扳手12 寸把2 2 梅花扳手12mm— 32mm 各 1 把3 管钳350mm 把1 4 铜棒...
