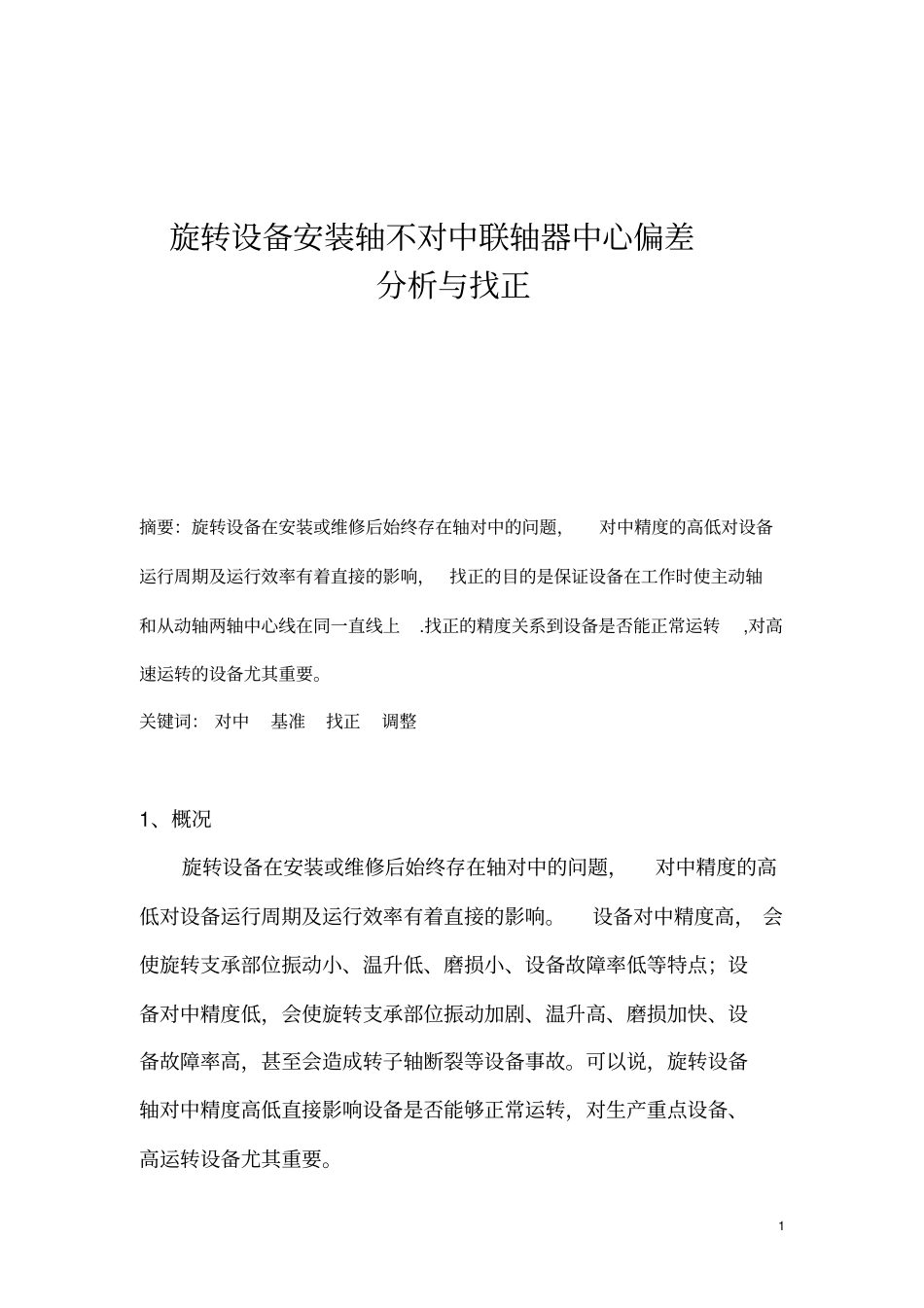

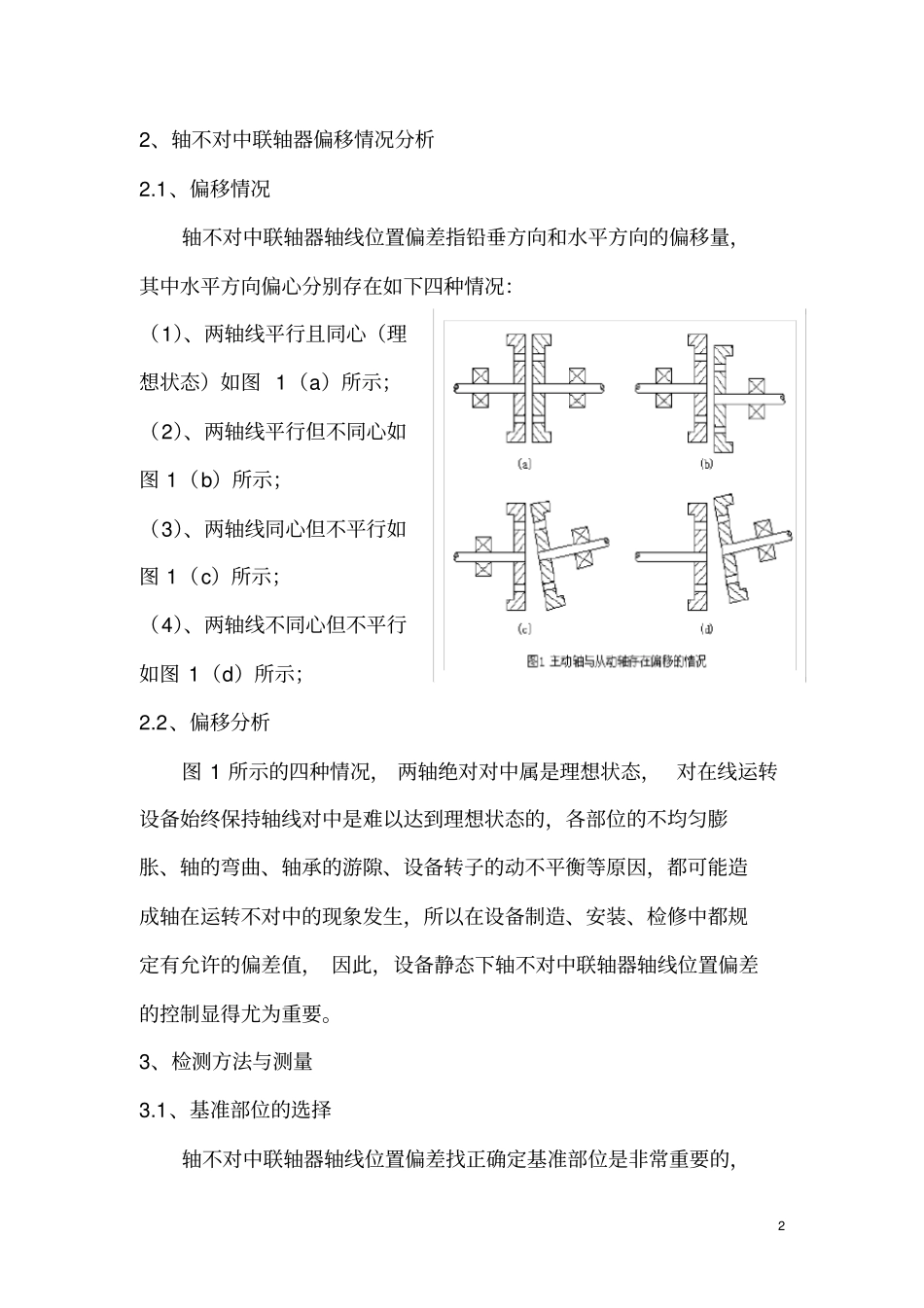

旋转设备安装轴不对中联轴器中心偏差分析与找正技术培训内部学习材料编制：邓华伟委员：郭先军王洪赵安华张运森万谊熊建平攀钢集团工程技术有限公司西昌分公司1 旋转设备安装轴不对中联轴器中心偏差分析与找正摘要：旋转设备在安装或维修后始终存在轴对中的问题，对中精度的高低对设备运行周期及运行效率有着直接的影响，找正的目的是保证设备在工作时使主动轴和从动轴两轴中心线在同一直线上.找正的精度关系到设备是否能正常运转,对高速运转的设备尤其重要。关键词： 对中基准找正调整1、概况旋转设备在安装或维修后始终存在轴对中的问题，对中精度的高低对设备运行周期及运行效率有着直接的影响。设备对中精度高， 会使旋转支承部位振动小、温升低、磨损小、设备故障率低等特点；设备对中精度低，会使旋转支承部位振动加剧、温升高、磨损加快、设备故障率高，甚至会造成转子轴断裂等设备事故。可以说，旋转设备轴对中精度高低直接影响设备是否能够正常运转，对生产重点设备、高运转设备尤其重要。2 2、轴不对中联轴器偏移情况分析2.1、偏移情况轴不对中联轴器轴线位置偏差指铅垂方向和水平方向的偏移量，其中水平方向偏心分别存在如下四种情况：（1）、两轴线平行且同心（理想状态）如图 1（a）所示；（2）、两轴线平行但不同心如图 1（b）所示；（3）、两轴线同心但不平行如图 1（c）所示；（4）、两轴线不同心但不平行如图 1（d）所示；2.2、偏移分析图 1 所示的四种情况， 两轴绝对对中属是理想状态， 对在线运转设备始终保持轴线对中是难以达到理想状态的，各部位的不均匀膨胀、轴的弯曲、轴承的游隙、设备转子的动不平衡等原因，都可能造成轴在运转不对中的现象发生，所以在设备制造、安装、检修中都规定有允许的偏差值， 因此，设备静态下轴不对中联轴器轴线位置偏差的控制显得尤为重要。3、检测方法与测量3.1、基准部位的选择轴不对中联轴器轴线位置偏差找正确定基准部位是非常重要的，3 比如离心卧式水泵机组、 不带增速的风机等设备， 基准部位就应该选择非电机端；带增速、带耦合器的大型鼓风机、透平机、汽轮机，基准部位就应该考虑电机端在最后调整过程中所形成的累积误差值，同时还需要考虑热膨胀对轴中心的影响，所选择的基准部位就应该尽量满足运转周期长、标准件、热膨胀中心线偏移小的部位作为基准部位。3.2、测量方法的选择百分表测量法把专用的夹具 （平台）或磁力表座装在作基准的半联轴器上， 用百分表测...
