胶州湾辅路污水工程施工组织设计VIP专享

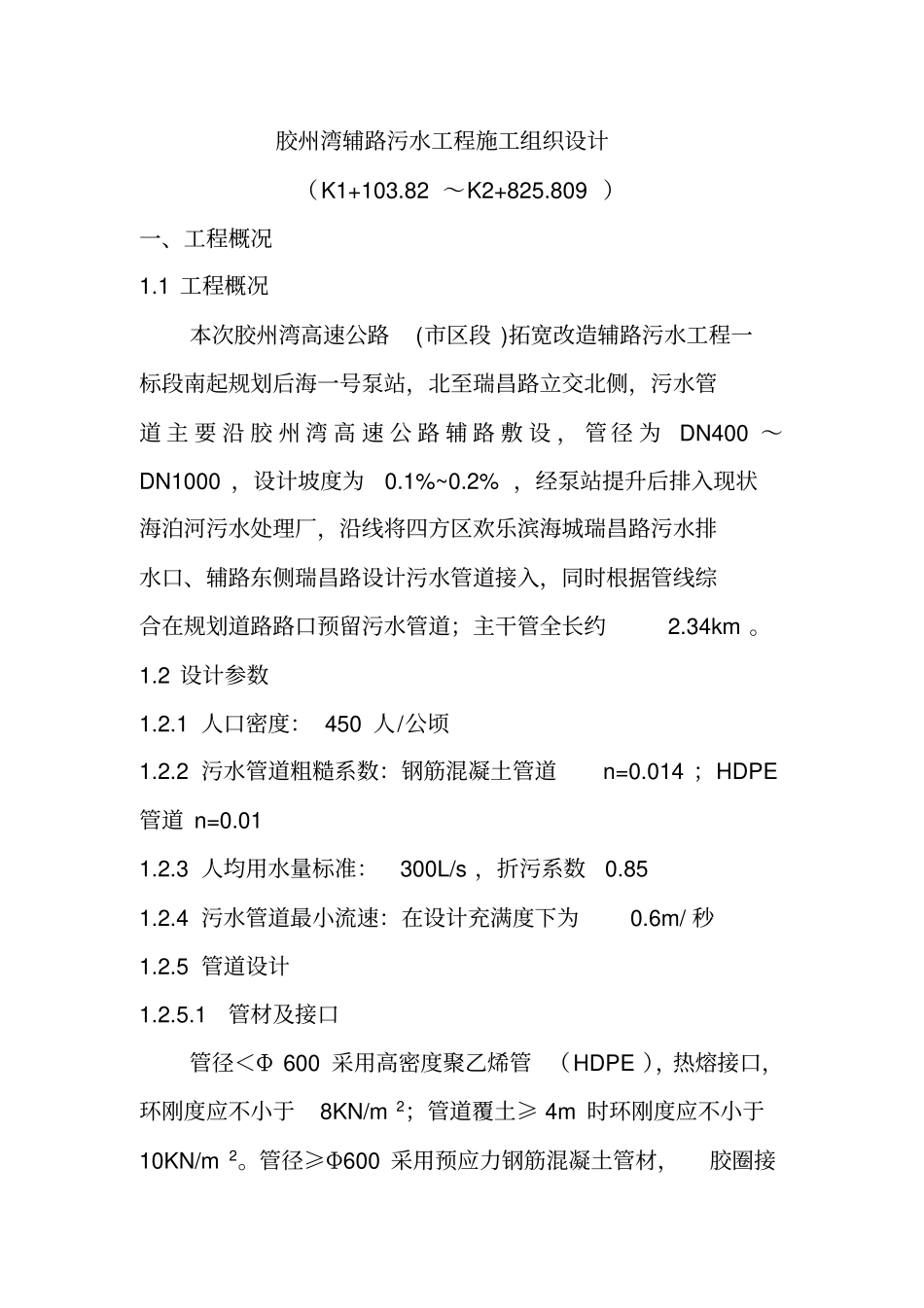

胶州湾辅路污水工程施工组织设计（K1+103.82 ～K2+825.809 ）一、工程概况1.1 工程概况本次胶州湾高速公路(市区段 )拓宽改造辅路污水工程一标段南起规划后海一号泵站，北至瑞昌路立交北侧，污水管道 主 要 沿 胶 州 湾 高 速 公 路 辅 路 敷 设 ， 管 径 为DN400 ～DN1000 ，设计坡度为0.1%~0.2% ，经泵站提升后排入现状海泊河污水处理厂，沿线将四方区欢乐滨海城瑞昌路污水排水口、辅路东侧瑞昌路设计污水管道接入，同时根据管线综合在规划道路路口预留污水管道；主干管全长约2.34km 。1.2 设计参数1.2.1 人口密度： 450 人/公顷1.2.2 污水管道粗糙系数：钢筋混凝土管道n=0.014 ；HDPE管道 n=0.01 1.2.3 人均用水量标准：300L/s ，折污系数0.85 1.2.4 污水管道最小流速：在设计充满度下为0.6m/ 秒1.2.5 管道设计1.2.5.1 管材及接口管径＜Φ 600 采用高密度聚乙烯管 （HDPE ），热熔接口，环刚度应不小于8KN/m 2；管道覆土≥ 4m 时环刚度应不小于10KN/m 2。管径≥Φ600 采用预应力钢筋混凝土管材，胶圈接口，具体管材要求应以拖管、顶管要求的管材规格为准，且需征得建设单位、监理及相关质检单位认可后方可使用。1.2.6 检查井污水管道采用砖砌排水检查井，做法详见标准图集《排水检查井》（图集号 02S515 ），检查井井壁内外均用1：2（体积比）防水水泥砂浆抹面至检查井顶部。污水管道管径≤ 600 时采用Ф 1000 圆形砖砌污水检查井（收口式），600 ＜管径≤800 时采用Ф 1250 圆形砖砌污水检查井（收口式） ，800 ＜管径≤1000 时采用Ф 1500圆形砖砌污水检查井（盖板式），具体做法详见标准图集《排水检查井》（图集号 02S515/20 、24、28、）。1.3 工程地质状况沿线场区地形总体上较平坦，局部有河沟或堆土，地貌类型属滨海浅滩，后经人工回填改造；场区沿线钻探揭露范围内地层结构较简单，层序清晰，第四系主要由全新统人工填土层、全新统海相沉积层和沼泽化层及上更新统洪冲积层组成；根据现场踏勘及钻探资料显示，沿线未见滑坡、 崩塌、震陷等不良地质作用；勘察期间，沿线场区勘探深度内见有地下水，地下水类型主要为孔隙潜水~弱承压水，根据水质分析结果判定： 对混凝土具有弱结晶类腐蚀、无分解类腐蚀、无结晶分解复合类腐蚀，综合判定地下水对混凝土具弱腐蚀性。勘察期间根据钻探揭示，场区地下水类型主要为孔隙潜水～弱承压水， 主要含水层为第○1层填土、 第...
