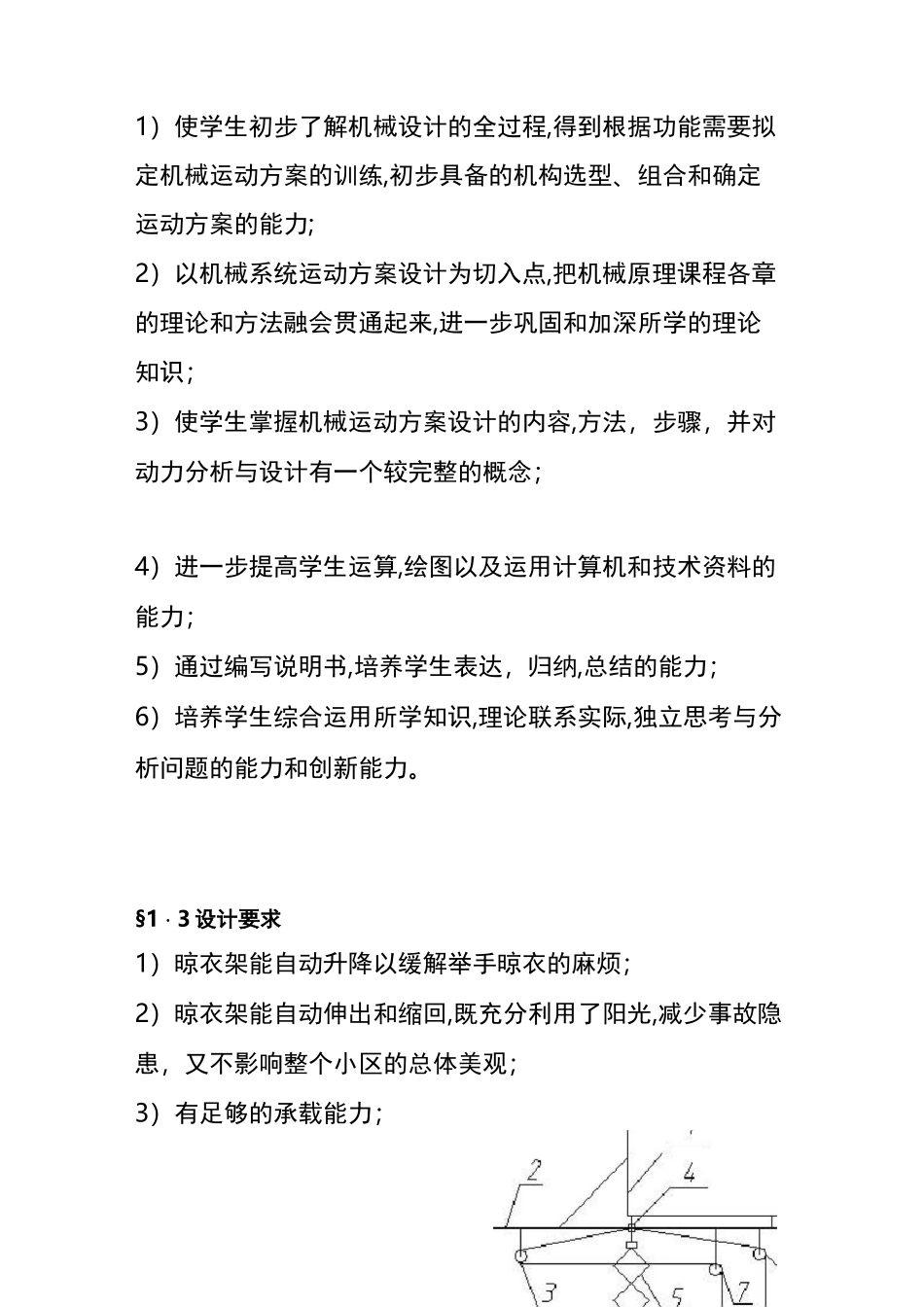

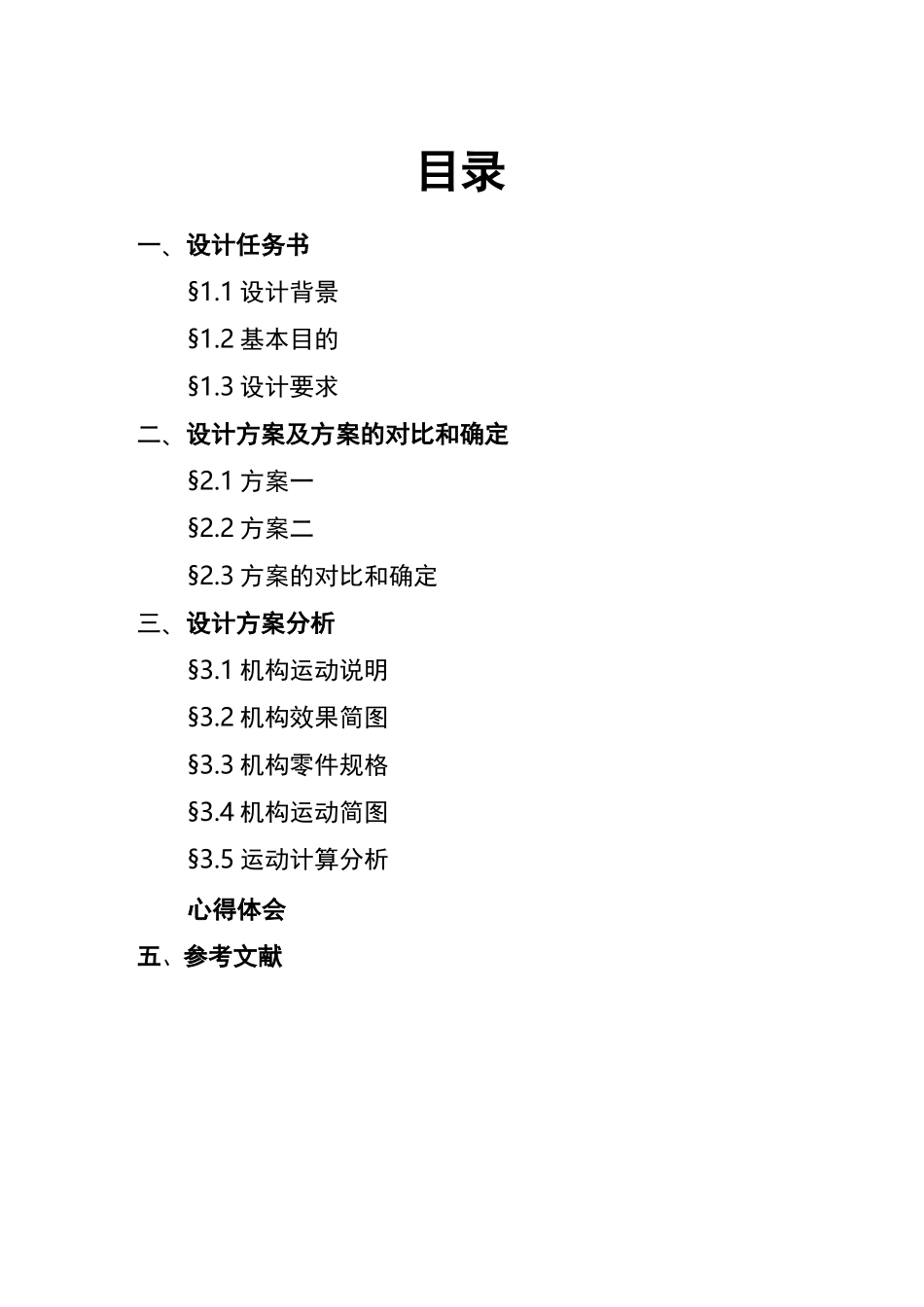

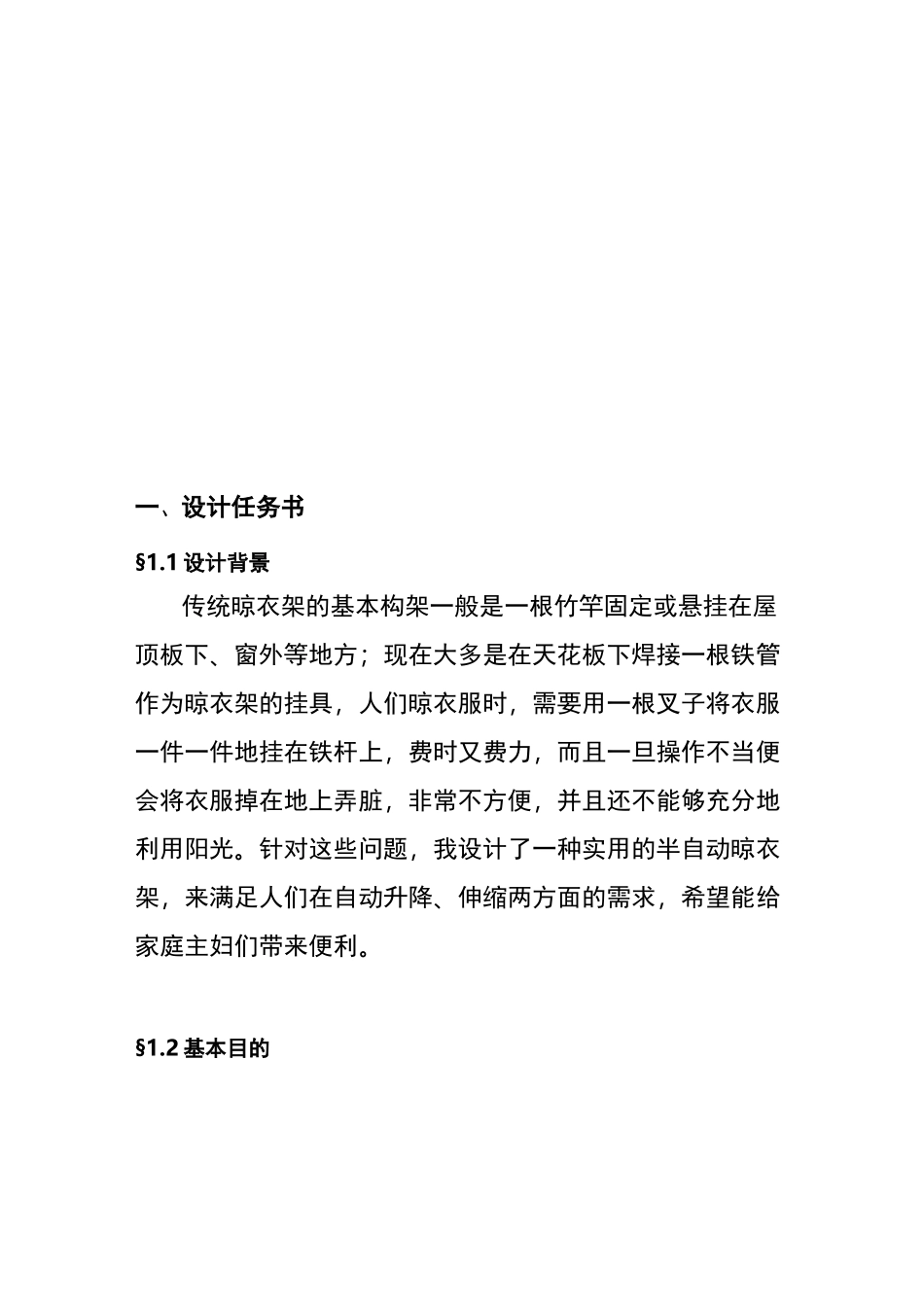

目录一、设计任务书§1.1 设计背景§1.2 基本目的§1.3 设计要求二、设计方案及方案的对比和确定§2.1 方案一§2.2 方案二§2.3 方案的对比和确定三、设计方案分析§3.1 机构运动说明§3.2 机构效果简图§3.3 机构零件规格§3.4 机构运动简图§3.5 运动计算分析心得体会五、参考文献一、设计任务书§1.1 设计背景传统晾衣架的基本构架一般是一根竹竿固定或悬挂在屋顶板下、窗外等地方；现在大多是在天花板下焊接一根铁管作为晾衣架的挂具，人们晾衣服时，需要用一根叉子将衣服一件一件地挂在铁杆上，费时又费力，而且一旦操作不当便会将衣服掉在地上弄脏，非常不方便，并且还不能够充分地利用阳光。针对这些问题，我设计了一种实用的半自动晾衣架，来满足人们在自动升降、伸缩两方面的需求，希望能给家庭主妇们带来便利。§1.2 基本目的1）使学生初步了解机械设计的全过程,得到根据功能需要拟定机械运动方案的训练,初步具备的机构选型、组合和确定运动方案的能力;2）以机械系统运动方案设计为切入点,把机械原理课程各章的理论和方法融会贯通起来,进一步巩固和加深所学的理论知识；3）使学生掌握机械运动方案设计的内容,方法，步骤，并对动力分析与设计有一个较完整的概念；4）进一步提高学生运算,绘图以及运用计算机和技术资料的能力；5）通过编写说明书,培养学生表达，归纳,总结的能力；6）培养学生综合运用所学知识,理论联系实际,独立思考与分析问题的能力和创新能力。§1・3 设计要求1）晾衣架能自动升降以缓解举手晾衣的麻烦；2）晾衣架能自动伸出和缩回,既充分利用了阳光,减少事故隐患，又不影响整个小区的总体美观；3）有足够的承载能力；4）操作方便,节时省力。，—二、设计方案及方案的对比和确定§2.1 方案一图示为半自动晾衣架的侧视图(1)机构的组成1 为楼上阳台,2 是导轨,3 是滑轮,4 滑块，5 为手动平行四边式机构,6 是晾衣杆,7 和 8 为滑轮,9 是让滑块前移的绳索,10 是让滑块后移的纟绳索，11 为机构 5 的拉杆。(2)工作原理使用者用拉杆 11 的突出部分插入到机构 5 制定的空内，再正转平行四边形机构，就会使其缓慢降下来，这样便可以轻松把衣物挂上去；再反转拉杆 11 就可达到升起晾衣杆的效果；如果室外阳光充足，想把衣服挂到外面晾晒，只需拉动绳索 9 即可，当碰到外部的挡板，则可锁住滑轮，使之不再向外滑动；如果想要拉回室内，拉动绳索 10 便可，碰到阳台内的导轨上的挡板，则可锁住滑...
