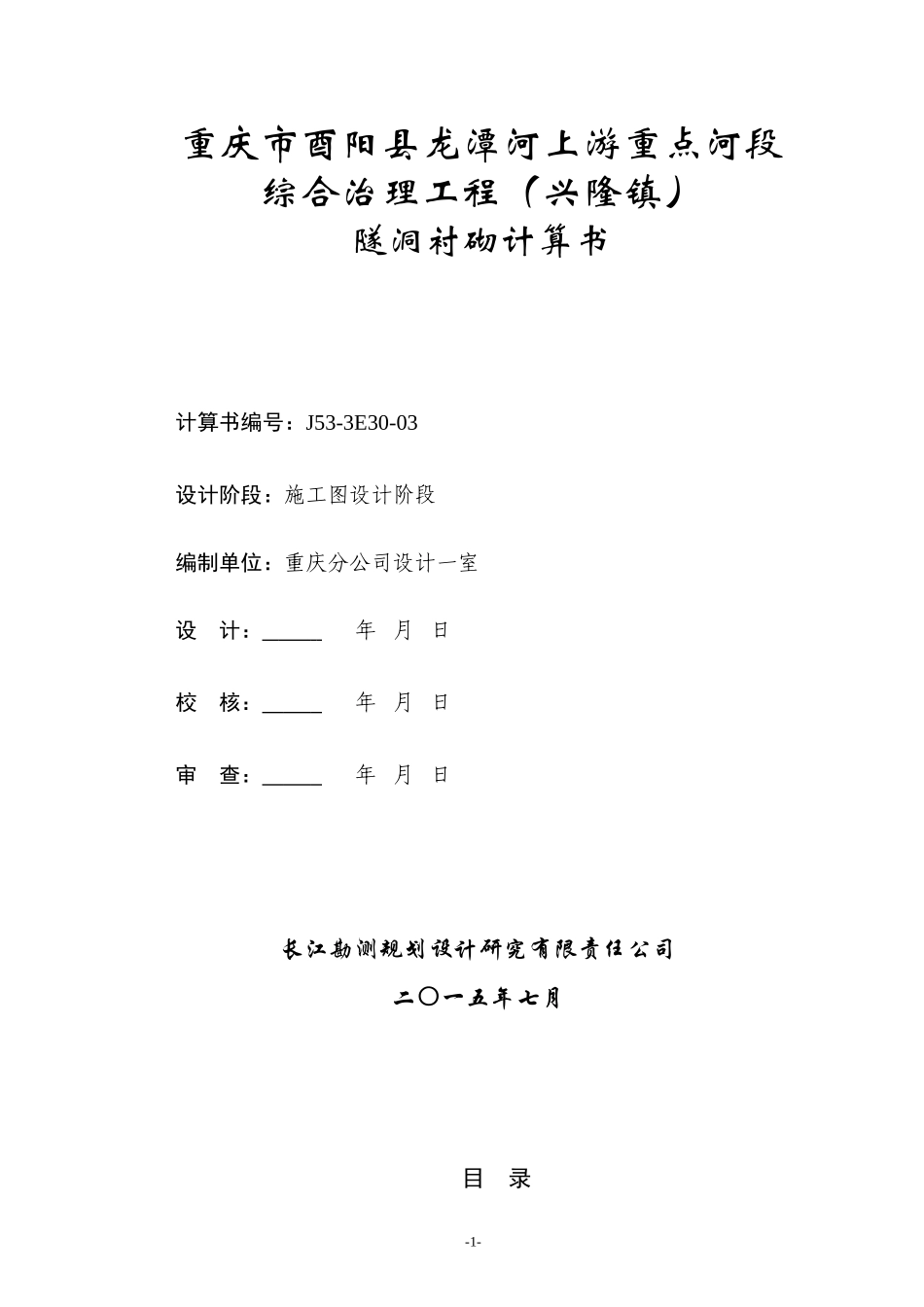

重庆市酉阳县龙潭河上游重点河段综合治理工程（兴隆镇）隧洞衬砌计算书计算书编号：J53-3E30-03设计阶段：施工图设计阶段编制单位：重庆分公司设计一室设计：年月日校核：年月日审查：年月日长江勘测规划设计研究有限责任公司二〇一五年七月目录-1-1工程概况.......................................................32设计依据.......................................................32.1规范、规程...................................................32.2参考资料.....................................................33计算方法.......................................................44计算工况.......................................................44.1基本组合......................................................44.2特殊组合......................................................45典型计算断面及其选择原则.......................................56荷载计算.......................................................76.1围岩压力.....................................................76.2弹性抗力.....................................................86.3内水压力.....................................................86.4外水压力.....................................................86.5动水压力.....................................................96.6灌浆压力.....................................................97程序计算结果...................................................9重庆市酉阳县兴隆镇排洪隧洞衬砌结构配筋计算书1工程概况重庆市酉阳县梅江河支流龙潭河上游重点河段（兴隆镇）防洪排涝综合治理工程为重庆市中小流域治理规划建设项目。工程任务为城镇防洪排涝，保护对象为兴隆镇房屋和人口。工程等别为Ⅴ等，建筑物级别为5级，防洪标准为10年一遇。工程由引水渠，排洪隧洞等组成。进口引水渠总长588.31m，隧洞总-2-长2915.68m。工程方案为隧洞进口由胸墙控制，隧洞内按无压流设计，排洪隧洞的下泄洪水直接排入土坪河支流林木沟，隧洞出口设挑流消能。10年一遇洪水时，排洪隧洞设计下泄流量115.4m3/s。据《中国地震动参数区划图》（GB18306-2001），工程区区域地震动峰值加速度值于为0.05g，地震动反应谱特征周期0.35s，相应地震基本烈度Ⅵ度。本工程建筑物可不进行抗震计算，建筑物可不设防。2设计依据2.1规范、规程《水工隧洞设计规范》（SL279-2002）（以下简称“隧洞规范”）《水工钢筋混凝土结构设计规范》（SL191-2008）（以下简称“砼规”）《锚杆喷射混凝土支护技术规范》（GB50086-2001）《中华人民共和国工程建设标准强制性条文(水利工程部分)》2010年版；2.2参考资料《重庆市酉阳县梅江河支流龙潭河上游重点河段(兴隆镇)综合治理工程初步设计报告》《理正岩土隧道衬砌计算软件》-隧道衬砌计算。《取水输水建筑物丛书－隧洞》《水工设计手册－水电站建筑物》（水利电力出版社，2013）《水力学－下册》（吴持恭，高等教育出版社，1982）3计算方法隧洞支护及衬砌结构按新奥法理论进行设计，支护型式采用锚喷支护通过工程类比确定，喷锚支护类型及其参数参照电力隧洞规范附录F表F.1选取；衬砌型式采用钢筋混凝土衬砌。根据隧洞规范6.1.8条第2点规定，围岩具有一定的抗渗能力、内水外渗可能造成不良地质段的局部失稳，经处理不会造成危害者，宜提出一般防渗要求，本工程按限制裂缝宽度设计，二类环境，裂缝宽度短期组合不超过0.3mm，长期组合不超过0.25mm。隧洞衬砌采用结构力学方法计算。隧洞结构计算软件采用《理正岩土隧道衬砌计算软件》-隧道衬砌计算。-3-4计算工况4.1基本组合工况1：正常运行期（衬砌自重+围岩压力+弹性抗力+设计内水压力+外水压力）工况2：检修期（衬砌自重+围岩压力+弹性抗力+外水压力）4.2特殊组合工况3：施工期（衬砌自重+弹性抗力+外水压力或灌浆压力）工况4：校核工况（衬砌自重+围岩压力+弹性抗力+校核内水压力+外水压力）5典型计算断面及其选择原则Ⅳ、Ⅴ及土洞典型断面按...
