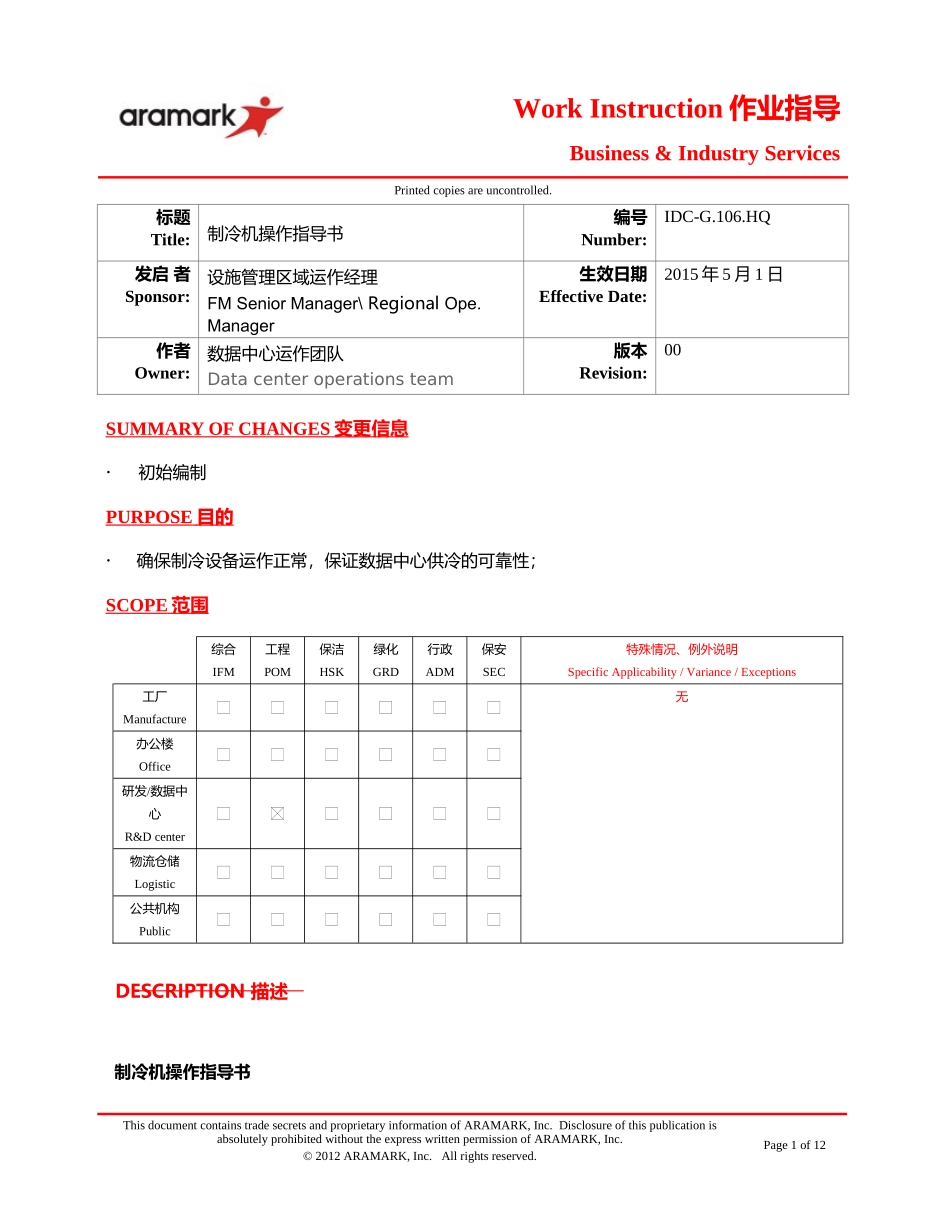

WorkInstruction作业指导Business&IndustryServicesPrintedcopiesareuncontrolled.标题Title:制冷机操作指导书编号Number:IDC-G.106.HQ发启者Sponsor:设施管理区域运作经理FMSeniorManager\RegionalOpe.Manager生效日期EffectiveDate:2015年5月1日作者Owner:数据中心运作团队Datacenteroperationsteam版本Revision:00SUMMARYOFCHANGES变更信息初始编制PURPOSE目的确保制冷设备运作正常，保证数据中心供冷的可靠性；SCOPE范围综合IFM工程POM保洁HSK绿化GRD行政ADM保安SEC特殊情况、例外说明SpecificApplicability/Variance/Exceptions工厂Manufacture无办公楼Office研发/数据中心R&Dcenter物流仓储Logistic公共机构PublicDESCRIPTION描述制冷机操作指导书ThisdocumentcontainstradesecretsandproprietaryinformationofARAMARK,Inc.DisclosureofthispublicationisabsolutelyprohibitedwithouttheexpresswrittenpermissionofARAMARK,Inc.©2012ARAMARK,Inc.Allrightsreserved.Page1of12WorkInstruction作业指导制冷机操作指导书文件类型：设备操作指导书编号K-001版本A/01文件标题：开利离心式制冷机生效2014.5.15编写/修改部门：运作支持部编写***使用部门:ARAMARK***项目工程部审核***一目的保证制冷主机正常运行，提高供冷可靠性，确保办公楼、实验室正常的舒适环境。二使用范围适用于北京先正达项目办公楼的B1F冷冻机房内的开利离心制冷主机1#2#。三定义将具有较低温度的被冷却物体的热量转移给环境介质从而获得冷量的机器。从较低温度物体转移的热量习惯上称为冷量。制冷机内参与热力过程变化（能量转换和热量转移）的工质称为制冷剂。开利Carrier离心机组包括压缩机（带整体式增速齿轮）、封闭式离心电机、冷凝器、蒸发器和流量控制室，彩色图像控制中心等。四职责部门/岗位工作职责经理/主管进行不定期检查督导。工程部全面负责系统设备的日常运行和检查工作和对制冷机维保商定期检修、维护保养工作的监督。指定设备责任人空调运行值班人员负责设备的日常运行及巡视检查。五安全与劳动保护安全鞋、绝缘垫、接地线、验电笔、、防护手套、护目镜、耳塞、LOTO六方法及过程控制6.1生产产家、型号及参数生产产家：上海合众—开利空调设备有限公司北京办事处联系电话：13701127999汪晓东型号：CVGF650额定制冷量：600冷吨制冷剂：R134a现场电源：380-3-50系统设计压力：1.67KPa满载电流：1011A断路器最大电流：1600A6.2示意图ThisdocumentcontainstradesecretsandproprietaryinformationofARAMARK,Inc.DisclosureofthispublicationisabsolutelyprohibitedwithouttheexpresswrittenpermissionofARAMARK,Inc.©2012ARAMARK,Inc.Allrightsreserved.Page2of12WorkInstruction作业指导制冷机操作指导书6.3工作原理ThisdocumentcontainstradesecretsandproprietaryinformationofARAMARK,Inc.DisclosureofthispublicationisabsolutelyprohibitedwithouttheexpresswrittenpermissionofARAMARK,Inc.©2012ARAMARK,Inc.Allrightsreserved.Page3of12电机腔体压缩机蒸发器冷凝器显示模块1#2#制冷机分别有各自的控制柜WorkInstruction作业指导制冷机操作指导书冷水机组的运行由先进的微电脑控制中心来控制，冷水机组的运行状态、温度、压力等信息可以从显示屏上读出。还可了解其他信息。运行时，冷冻水流过蒸发器，蒸发器内的制冷剂蒸发吸热。随后冷冻水被冷冻水泵送到风机盘管或其他空调末端装置中去，在末端的盘管中流动，带走空气的热量。冷冻水吸热后温度升高，然后返回冷水机组，形成了闭式冷冻水循环。来自蒸发器的制冷剂蒸汽流入压缩机，经旋转叶轮加压升温后排入冷凝器。届时，有冷却水吸收制冷剂蒸汽的热量，使之冷却、冷凝。冷却水由外部水源，一般是冷却塔提供。冷凝后的制冷剂液体从冷凝器流入流量控制室，由里面的节流装置来控制蒸发器的制冷剂供液量，这样就完成了整个制冷循环。ThisdocumentcontainstradesecretsandproprietaryinformationofARAMARK,Inc.DisclosureofthispublicationisabsolutelyprohibitedwithouttheexpresswrittenpermissionofARAMARK,Inc.©2012ARAMARK,Inc...
