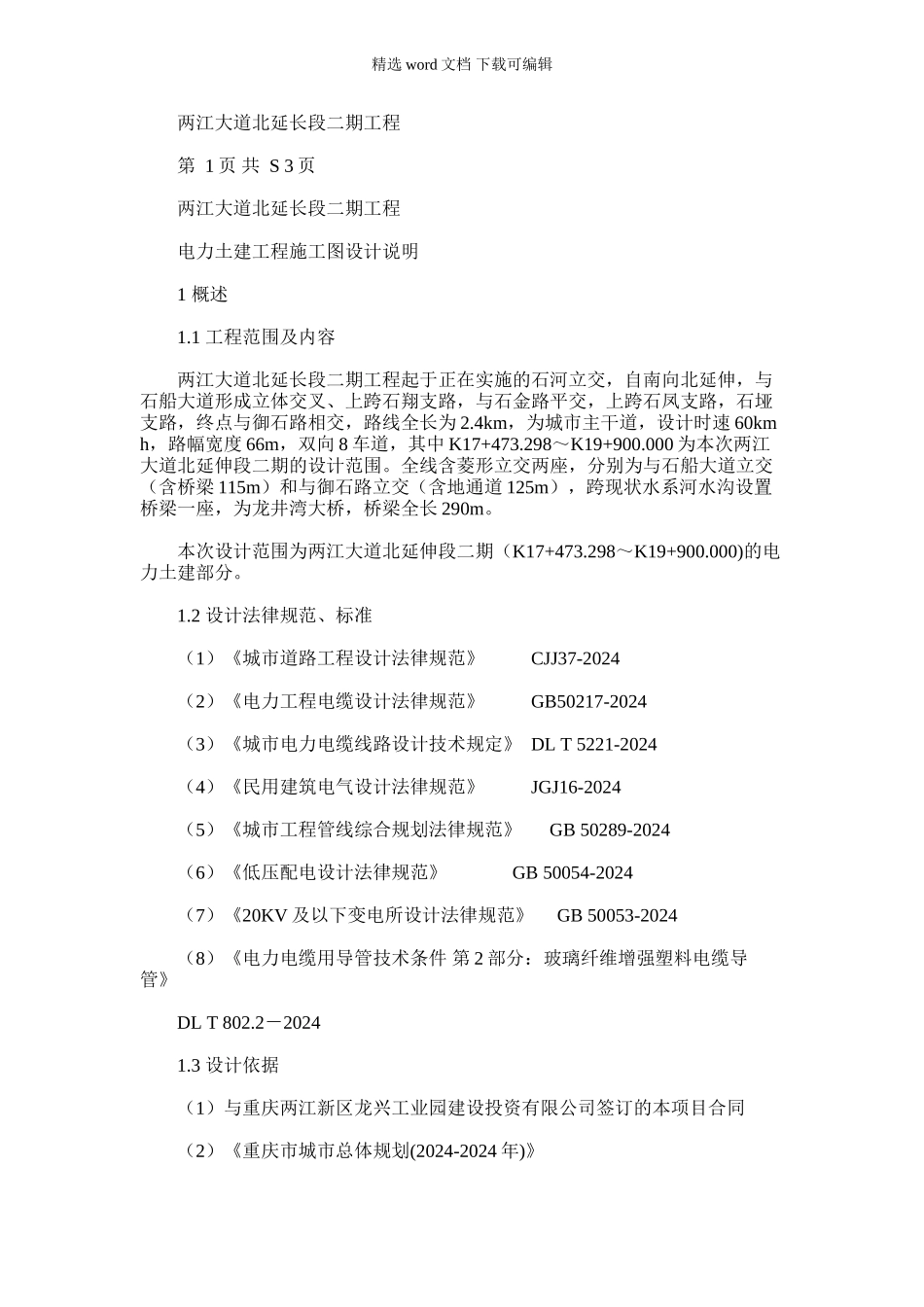

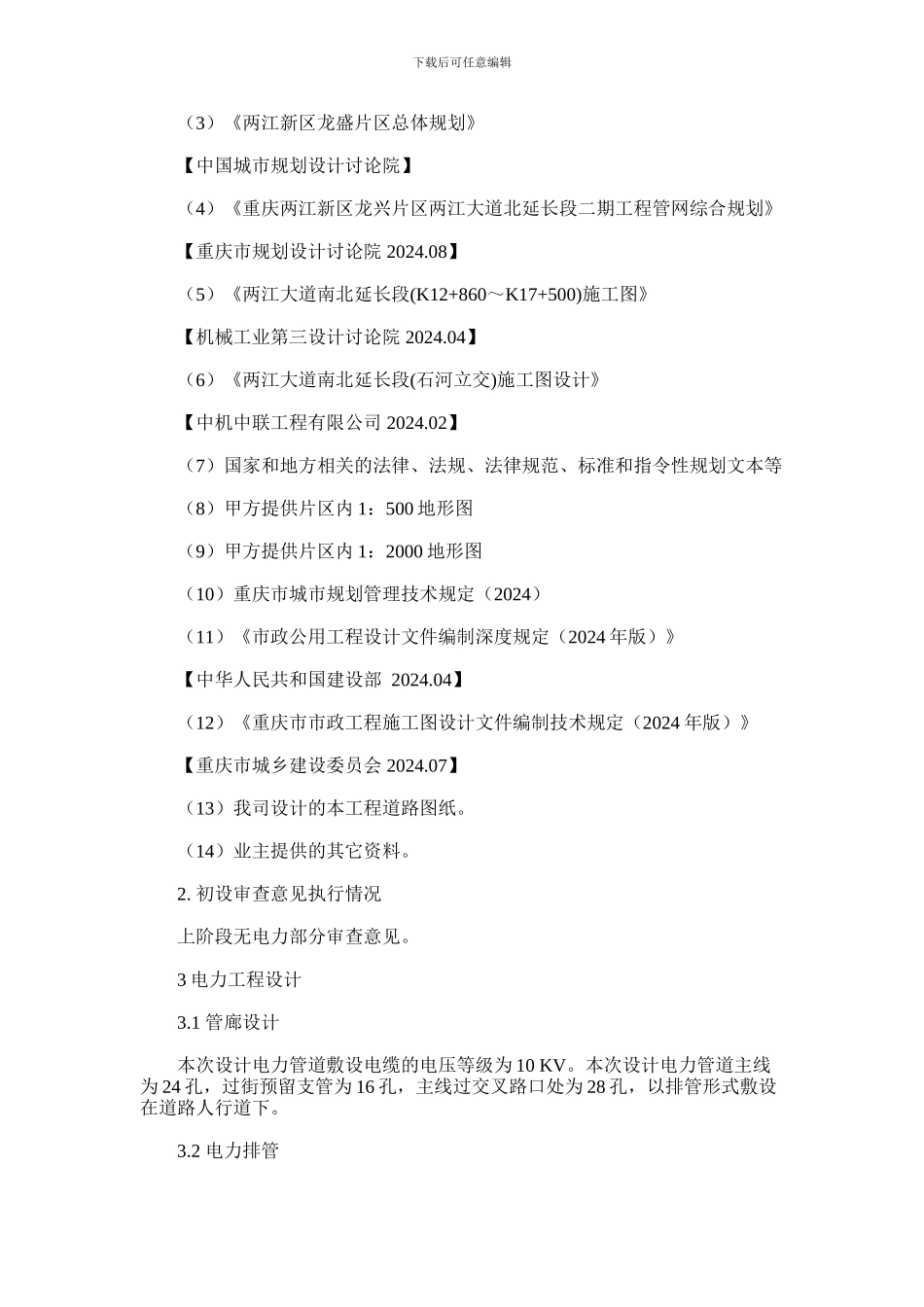

精选 word 文档 下载可编辑 两江大道北延长段二期工程 第 1 页 共 S 3 页 两江大道北延长段二期工程 电力土建工程施工图设计说明 1 概述 1.1 工程范围及内容 两江大道北延长段二期工程起于正在实施的石河立交,自南向北延伸,与石船大道形成立体交叉、上跨石翔支路,与石金路平交,上跨石凤支路,石垭支路,终点与御石路相交,路线全长为 2.4km,为城市主干道,设计时速 60km h,路幅宽度 66m,双向 8 车道,其中 K17+473.298~K19+900.000 为本次两江大道北延伸段二期的设计范围。全线含菱形立交两座,分别为与石船大道立交(含桥梁 115m)和与御石路立交(含地通道 125m),跨现状水系河水沟设置桥梁一座,为龙井湾大桥,桥梁全长 290m。 本次设计范围为两江大道北延伸段二期(K17+473.298~K19+900.000)的电力土建部分。 1.2 设计法律规范、标准 (1 )《城市道路工程设计法律规范》CJJ37-2024 (2 )《电力工程电缆设计法律规范》GB50217-2024 (3 )《城市电力电缆线路设计技术规定》 DL T 5221-2024 (4 )《民用建筑电气设计法律规范》JGJ16-2024 (5 )《城市工程管线综合规划法律规范》GB 50289-2024 (6 )《低压配电设计法律规范》GB 50054-2024 (7)《20KV 及以下变电所设计法律规范》GB 50053-2024 (8 )《电力电缆用导管技术条件 第 2 部分:玻璃纤维增强塑料电缆导管》 DL T 802.2-2024 1.3 设计依据 (1)与重庆两江新区龙兴工业园建设投资有限公司签订的本项目合同 (2)《重庆市城市总体规划(2024-2024 年)》下载后可任意编辑 (3)《两江新区龙盛片区总体规划》 【中国城市规划设计讨论院】 (4)《重庆两江新区龙兴片区两江大道北延长段二期工程管网综合规划》 【重庆市规划设计讨论院 2024.08】 (5)《两江大道南北延长段(K12+860~K17+500)施工图》 【机械工业第三设计讨论院 2024.04】 (6)《两江大道南北延长段(石河立交)施工图设计》 【中机中联工程有限公司 2024.02】 (7)国家和地方相关的法律、法规、法律规范、标准和指令性规划文本等 (8)甲方提供片区内 1:500 地形图 (9)甲方提供片区内 1:2000 地形图 (10)重庆市城市规划管理技术规定(2024) (11)《市政公用工程设计文件编制深度规定(2024 年版)》 【中华人民共和国建设部 2024.04】 (12)《重庆市市政工程施工图设计文件编制技术规定(2024 年版...
