JJG 860—94压力传感器(静态)检定规程

JJG  860—94压力传感器(静态)检定规程_第1页
1/9

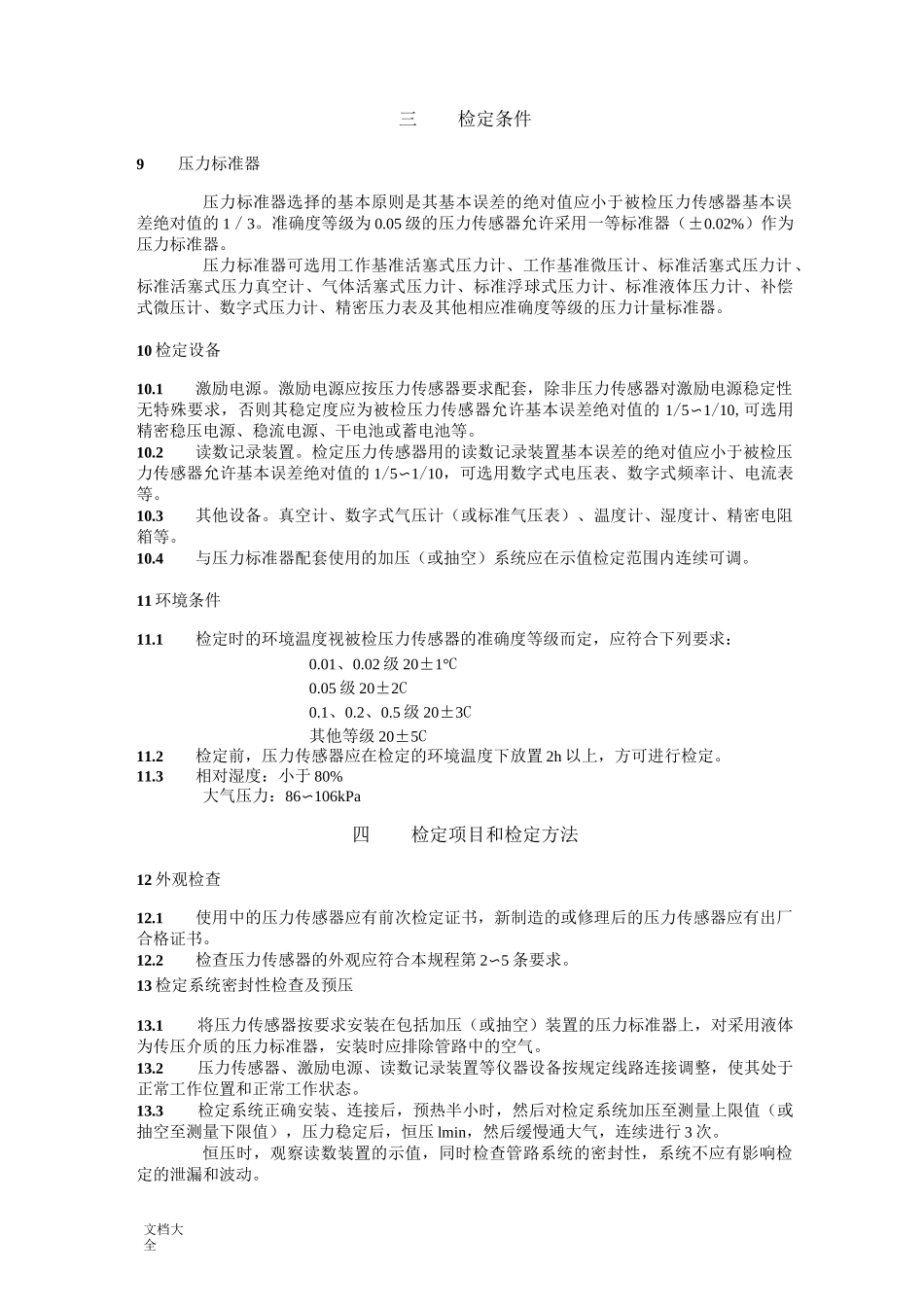

JJG  860—94压力传感器(静态)检定规程_第2页
2/9

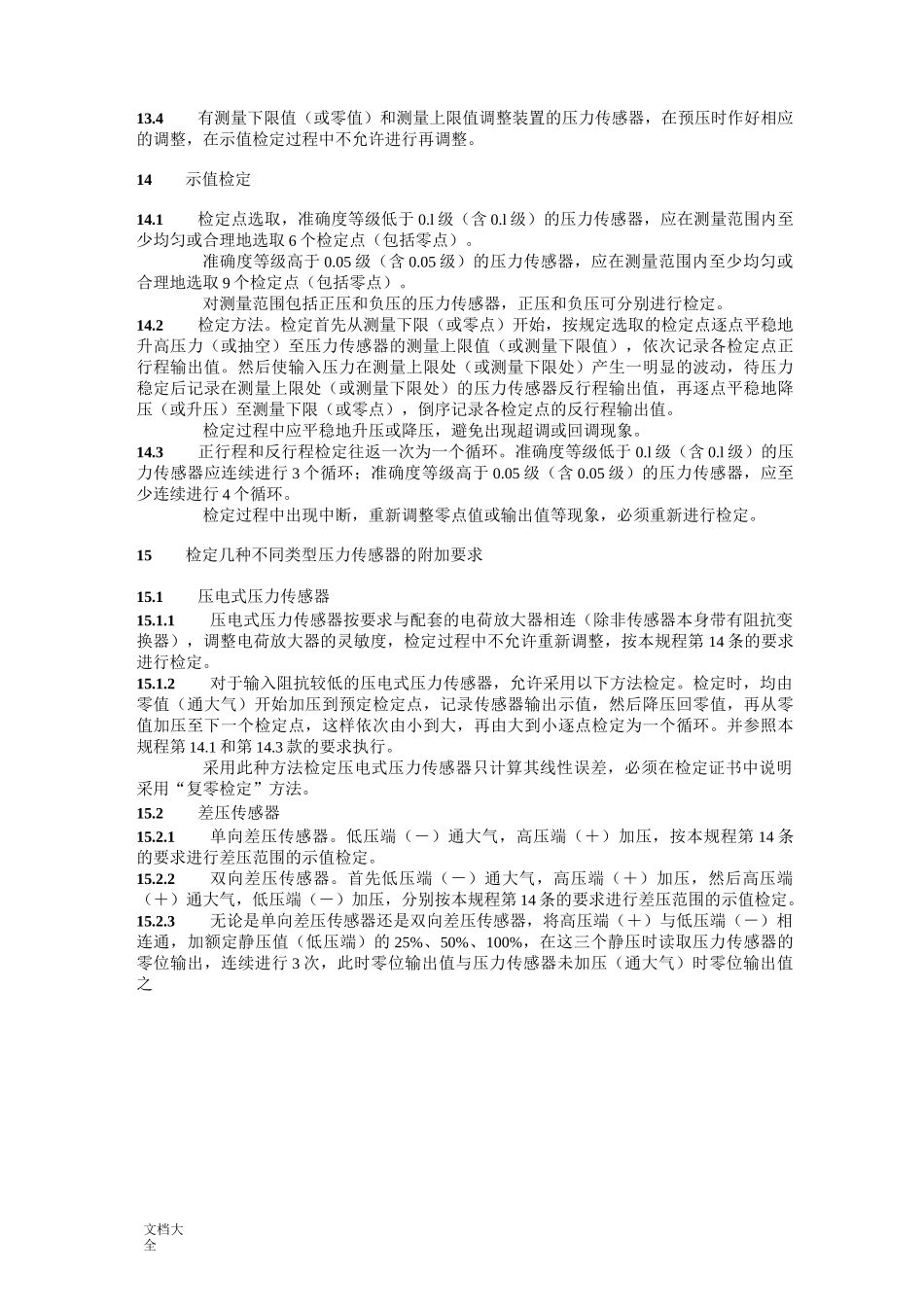

JJG  860—94压力传感器(静态)检定规程_第3页
3/9
本规程主要起草人文档大全准确度等级0.010.020.05允许基本误差±0.01%F・S±0.02%F・S±0.05%F・S±0.10.±0.2准确度等级0.512.允许基本误差±0.5%F・S±1%F・S±1.5%F・S±2.5%F・S±4%F・S压力传感器(静态)检定规程JJG860—94许新民(航空工业总公司第 304 研究所)郭春山(中国计量科学研究院)张首君(中国计量科学研究院)陈景文(航空工业总公司第 304 研究所)一概述二技术要求三检定条件四检定项目和检定方法五检定结果处理和检定周期附录1压力传感器检定记录格式附录2检定证书内容格式(1)附录3检定证书内容格式(2)压力传感器(静态)检定规程本检定规程适用于新制造、使用中和修理后的压力传感器的静态检定。一概述压力传感器是一种能感受压力,并按照一定的规律将压力转换成可用输出信号(一般为电信号)的器件或装置,通常由压力敏感元件和转换元件组成。按压力测试的不同类型,压力传感器可分为表压传感器、差压传感器和绝压传感器二技术要求1压力传感器的准确度等级和允许基本误差应符合表 1 规定。表 12压力传感器的配套应完整,外观不应有影响计量性能的锈蚀和损伤。各部件应装配牢固,不应有松动,脱焊或接触不良等现象。3压力传感器在外壳上或外壳的铭牌上应清楚地标明其型号和编号。压力传感器的名称、测量范围、准确度等级、制造厂家、制造日期及工作电源可在外壳或铭牌上标明,或在相应的技术文件中说明。4差压传感器的高压(+)和低压(-)接嘴应有明确的永久性标志。5压力传感器的电源端和信号输出端应有明确的区别标志。6重复性误差。压力传感器的重复性误差不得大于允许基本误差的绝对值。7回程误差。压力传感器的回程误差不得大于允许基本误差的绝对值。8线性误差。压力传感器的线性误差的绝对值不得大于允许基本误差的绝对值。非线性压力传感器对此不作要求。文档大全三检定条件9压力标准器压力标准器选择的基本原则是其基本误差的绝对值应小于被检压力传感器基本误差绝对值的 1/3。准确度等级为 0.05 级的压力传感器允许采用一等标准器(±0.02%)作为压力标准器。压力标准器可选用工作基准活塞式压力计、工作基准微压计、标准活塞式压力计、标准活塞式压力真空计、气体活塞式压力计、标准浮球式压力计、标准液体压力计、补偿式微压计、数字式压力计、精密压力表及其他相应准确度等级的压力计量标准器。10 检定设备10.1激励电源。激励电源应按压力传感器要求配套,除非压力传感器对激励电源稳定性...
