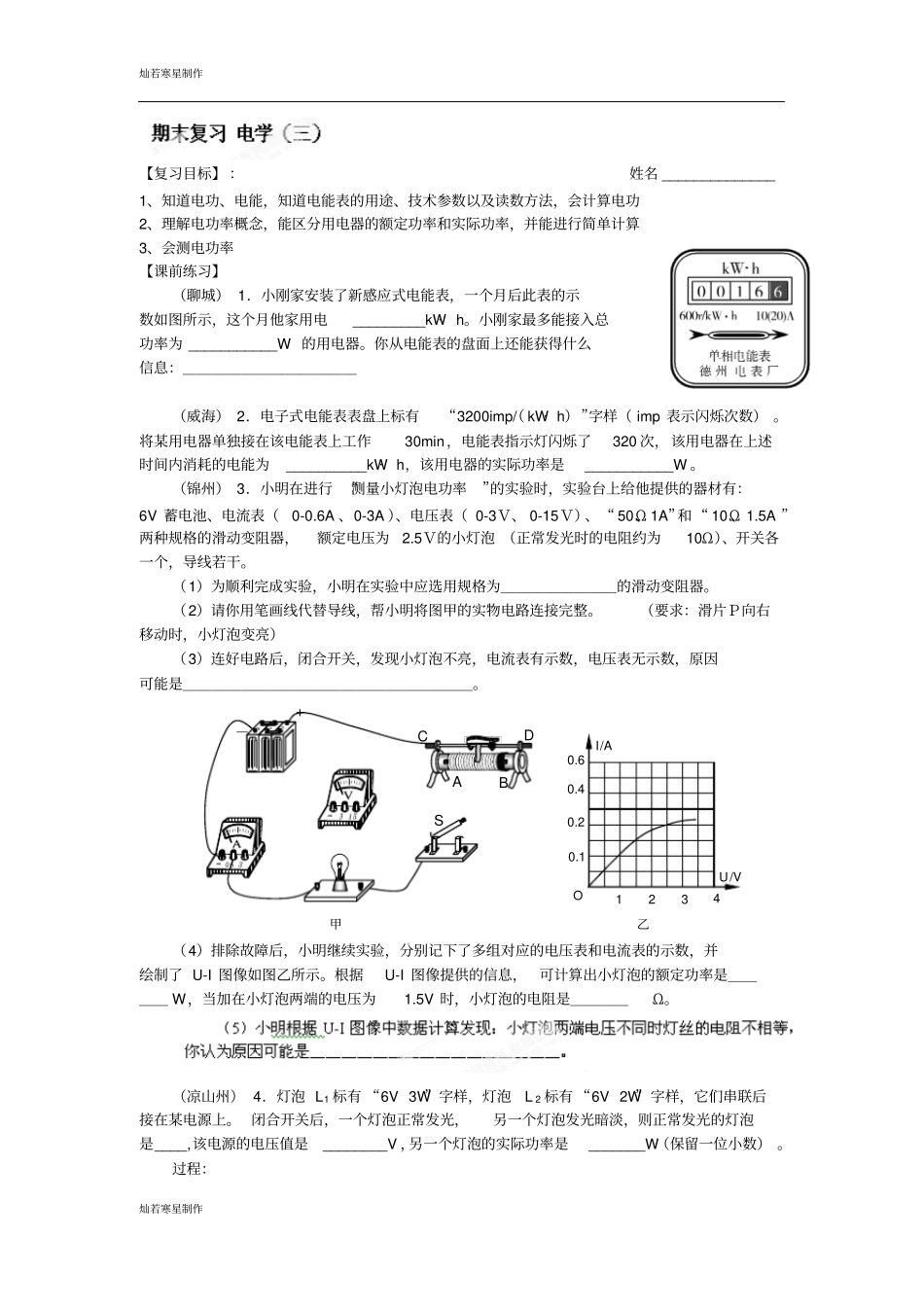

灿若寒星制作灿若寒星制作【复习目标】 ：姓名 ______________ 1、知道电功、电能，知道电能表的用途、技术参数以及读数方法，会计算电功2、理解电功率概念，能区分用电器的额定功率和实际功率，并能进行简单计算3、会测电功率【课前练习】（聊城） 1．小刚家安装了新感应式电能表，一个月后此表的示数如图所示，这个月他家用电_________kW·h。小刚家最多能接入总功率为 ___________W 的用电器。你从电能表的盘面上还能获得什么信息：＿＿＿＿＿＿＿＿＿＿＿＿（威海） 2．电子式电能表表盘上标有“3200imp/（ kW· h）”字样（ imp 表示闪烁次数） 。将某用电器单独接在该电能表上工作30min，电能表指示灯闪烁了320 次，该用电器在上述时间内消耗的电能为__________kW·h，该用电器的实际功率是___________W 。（锦州） 3．小明在进行 “测量小灯泡电功率”的实验时，实验台上给他提供的器材有：6V 蓄电池、电流表（0-0.6A 、0-3A ）、电压表（ 0-3Ｖ、 0-15Ｖ）、“ 50Ω、1A”和“ 10Ω、1.5A ”两种规格的滑动变阻器，额定电压为2.5Ｖ的小灯泡 （正常发光时的电阻约为10Ω）、开关各一个，导线若干。（1）为顺利完成实验，小明在实验中应选用规格为＿＿＿＿＿＿＿＿的滑动变阻器。（2）请你用笔画线代替导线，帮小明将图甲的实物电路连接完整。（要求：滑片Ｐ向右移动时，小灯泡变亮）（3）连好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。（4）排除故障后，小明继续实验，分别记下了多组对应的电压表和电流表的示数，并绘制了 U-I 图像如图乙所示。根据U-I 图像提供的信息，可计算出小灯泡的额定功率是＿＿＿＿ W，当加在小灯泡两端的电压为1.5V 时，小灯泡的电阻是＿＿＿＿Ω。（凉山州） 4．灯泡 L1 标有 “6V 3W”字样，灯泡L 2 标有 “6V 2W”字样，它们串联后接在某电源上。 闭合开关后，一个灯泡正常发光，另一个灯泡发光暗淡，则正常发光的灯泡是____,该电源的电压值是________V ，另一个灯泡的实际功率是_______W（保留一位小数） 。过程：－+ S A B C D 1 I/A U/V 0.1 2 3 0.6 0.4 0.2 4 O 甲乙灿若寒星制作灿若寒星制作（遂宁） 5．走廊路灯并不需要太强的照度，为了节约用电，延长灯泡寿命，人们通常将两只“ 220V 100W ” 的白炽灯串联接入220V 照明电路中使用。 这样使用通过灯泡...
