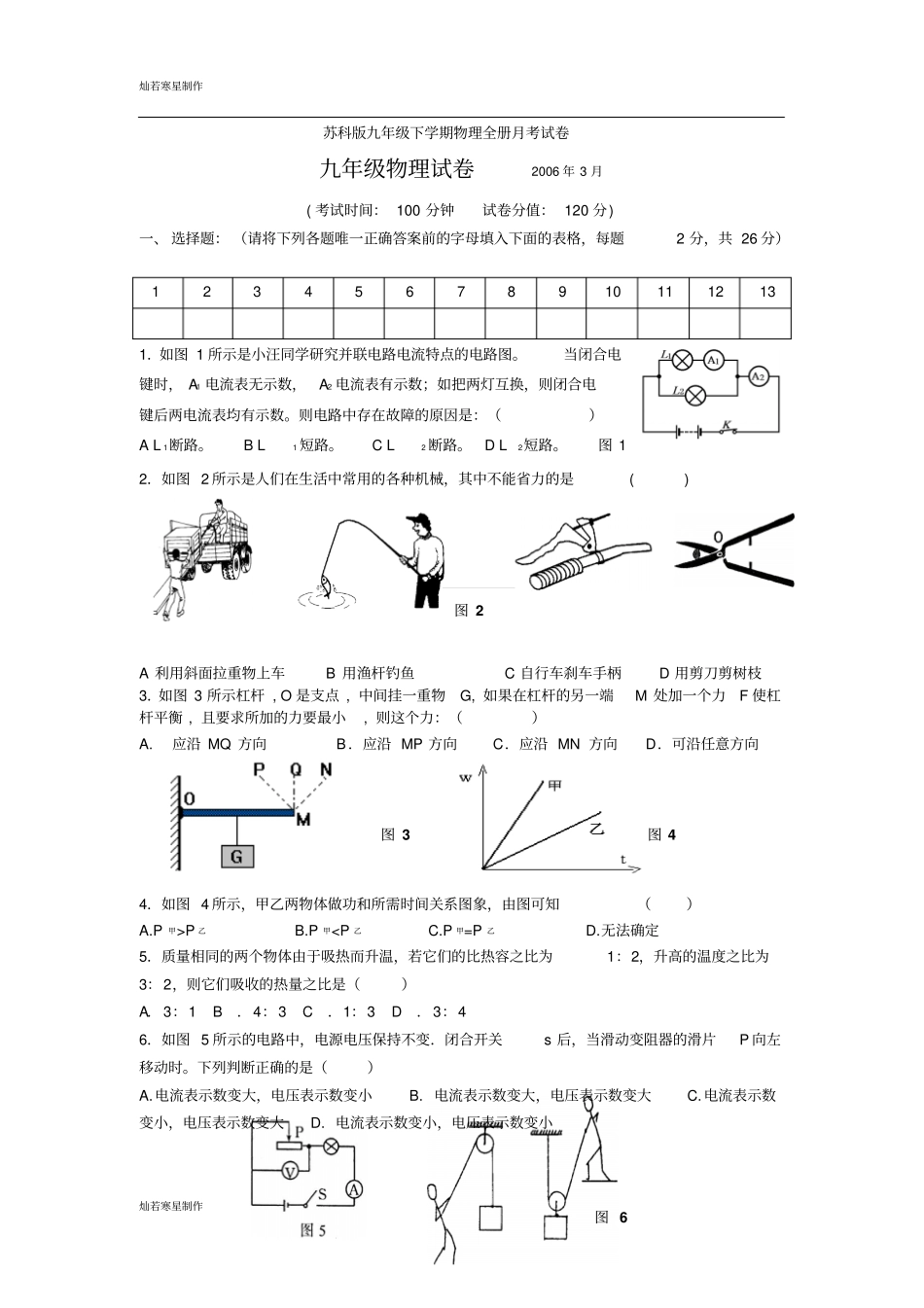

灿若寒星制作灿若寒星制作苏科版九年级下学期物理全册月考试卷九年级物理试卷2006 年 3 月( 考试时间： 100 分钟试卷分值： 120 分) 一、 选择题： （请将下列各题唯一正确答案前的字母填入下面的表格，每题2 分，共 26 分）1 2 3 4 5 6 7 8 9 10 11 12 13 1．如图 1 所示是小汪同学研究并联电路电流特点的电路图。当闭合电键时， A1 电流表无示数，A2 电流表有示数；如把两灯互换，则闭合电键后两电流表均有示数。则电路中存在故障的原因是：（）A L 1断路。 B L1 短路。 C L2 断路。 D L2短路。图 12．如图 2 所示是人们在生活中常用的各种机械，其中不能省力的是( ) A 利用斜面拉重物上车B 用渔杆钓鱼C 自行车刹车手柄D 用剪刀剪树枝3．如图 3 所示杠杆 , O 是支点 , 中间挂一重物G, 如果在杠杆的另一端M 处加一个力F 使杠杆平衡 , 且要求所加的力要最小, 则这个力：（）A. 应沿 MQ 方向B．应沿 MP 方向C．应沿 MN 方向D．可沿任意方向图 3 图 4 4．如图 4 所示，甲乙两物体做功和所需时间关系图象，由图可知（）A.P 甲>P 乙B.P 甲
