异形小垫片冲压模具设计

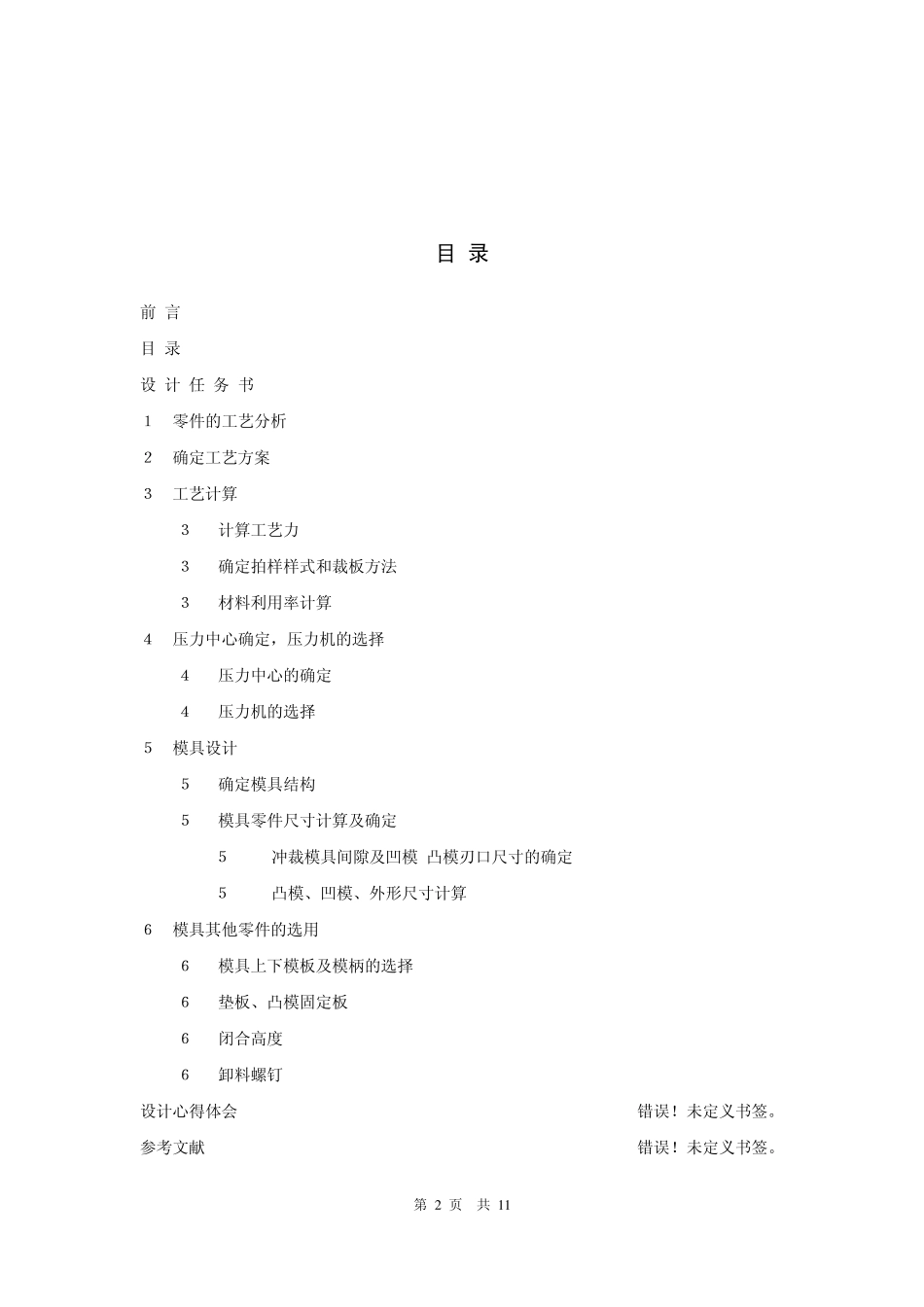

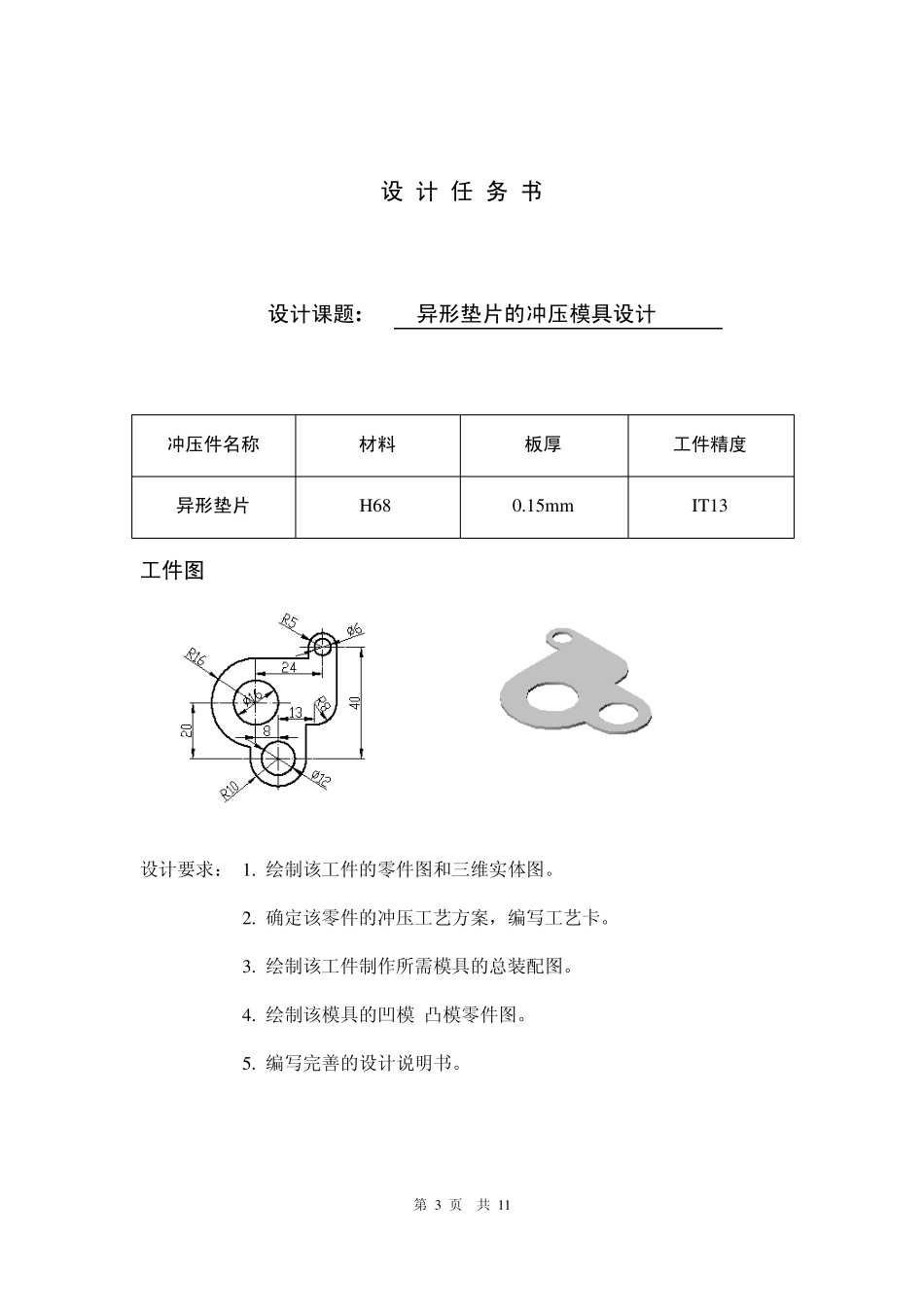

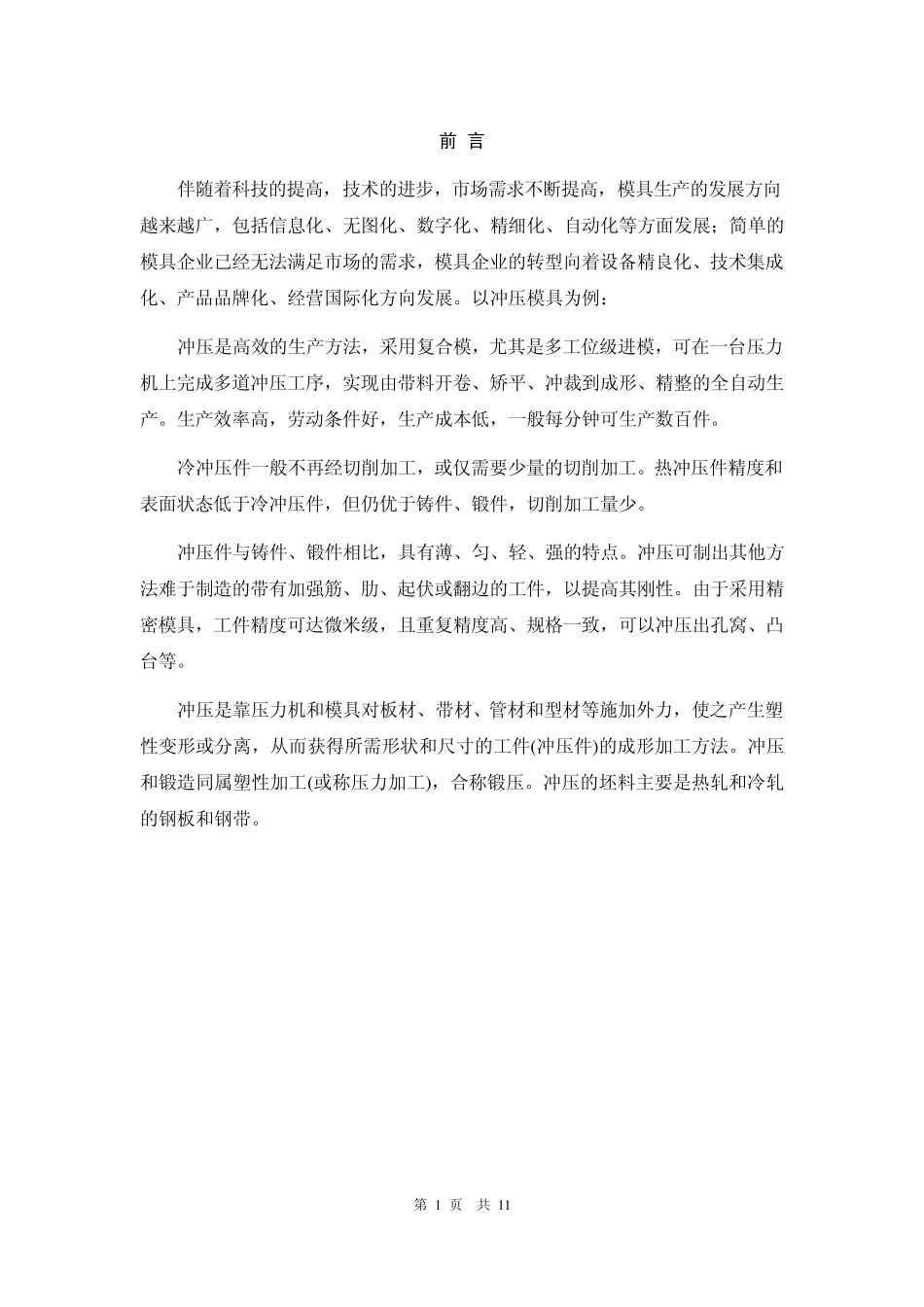

第 1 页 共 11 前 言 伴随着科技的提高，技术的进步，市场需求不断提高，模具生产的发展方向越来越广，包括信息化、无图化、数字化、精细化、自动化等方面发展；简单的模具企业已经无法满足市场的需求，模具企业的转型向着设备精良化、技术集成化、产品品牌化、经营国际化方向发展。以冲压模具为例： 冲压是高效的生产方法，采用复合模，尤其是多工位级进模，可在一台压力机上完成多道冲压工序，实现由带料开卷、矫平、冲裁到成形、精整的全自动生产。生产效率高，劳动条件好，生产成本低，一般每分钟可生产数百件。 冷冲压件一般不再经切削加工，或仅需要少量的切削加工。热冲压件精度和表面状态低于冷冲压件，但仍优于铸件、锻件，切削加工量少。 冲压件与铸件、锻件相比，具有薄、匀、轻、强的特点。冲压可制出其他方法难于制造的带有加强筋、肋、起伏或翻边的工件，以提高其刚性。由于采用精密模具，工件精度可达微米级，且重复精度高、规格一致，可以冲压出孔窝、凸台等。 冲压是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的成形加工方法。冲压和锻造同属塑性加工(或称压力加工)，合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。 第 2 页 共 1 1 目 录 前 言 ....................................................................... 1 目 录 ....................................................................... 2 设 计 任 务 书 ............................................................... 3 １. 零件的工艺分析 ........................................................... 4 ２. 确定工艺方案 ............................................................. 4 ３. 工艺计算 ................................................................. 5 ３.1 计算工艺力 ......................................................... 5 ３.2 确定拍样样式和裁板方法 ............................................. 5 ３.3 材料利用率计算 ..................................................... 6 ４. 压力中心确定，压力机的选择 ............................................... 7 ４.1 压力中心的确定 ..................................................... 7 ４....
