张王飞211408020021无穷大功率电源供电系统三相短路分析

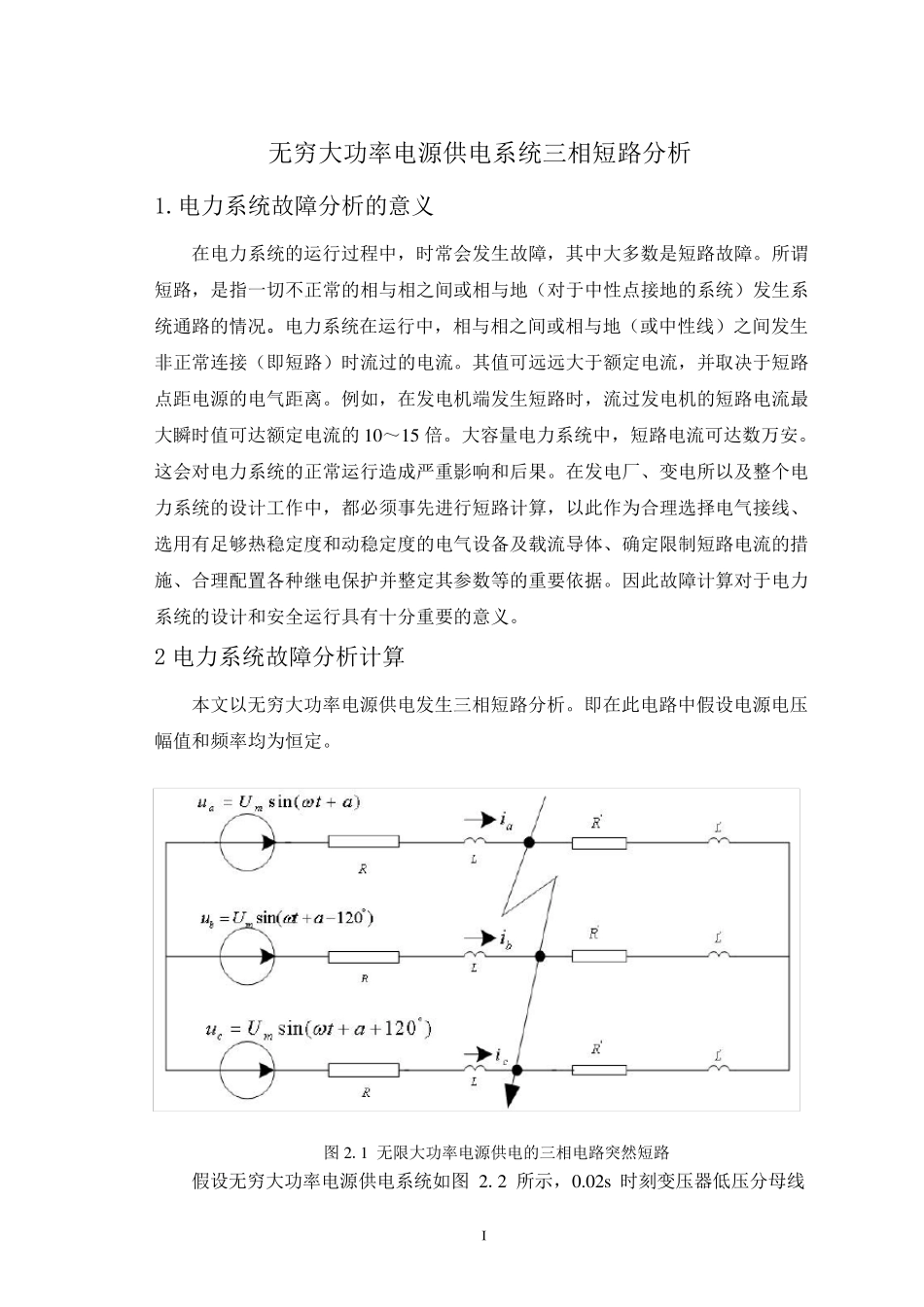

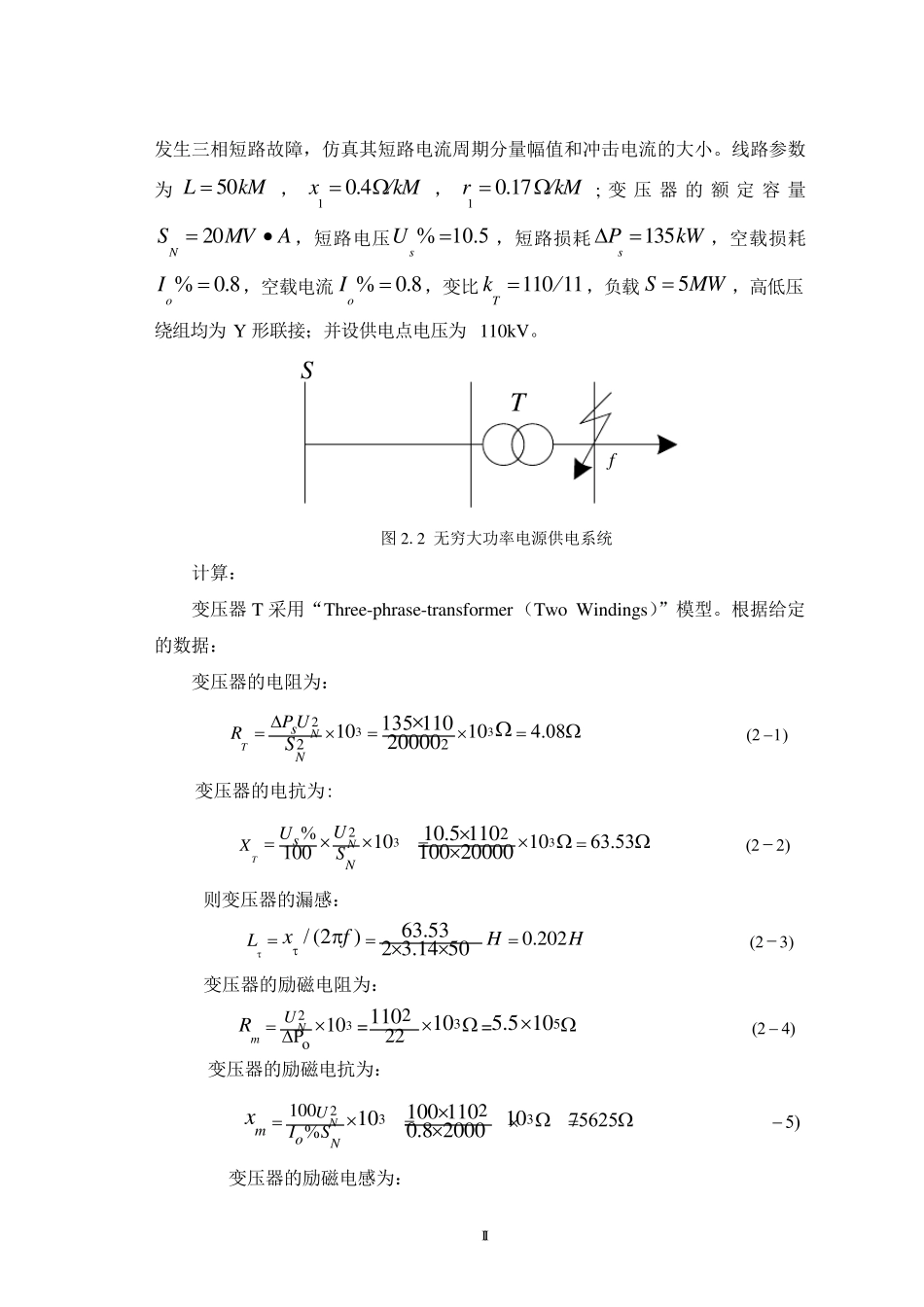

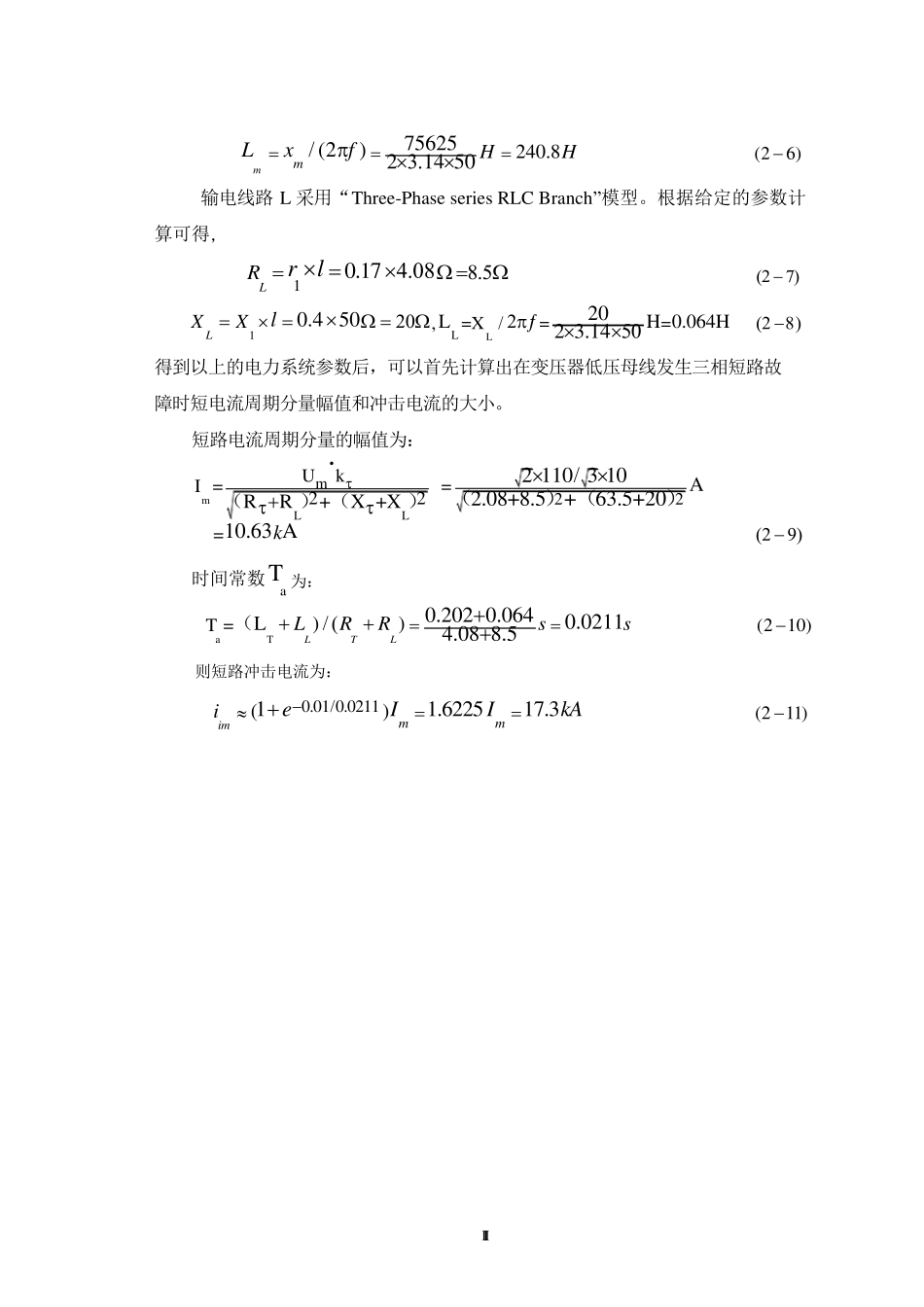

I 无穷大功率电源供电系统三相短路分析 1.电力系统故障分析的意义 在电力系统的运行过程中，时常会发生故障，其中大多数是短路故障。所谓短路，是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生系统通路的情况。电力系统在运行中，相与相之间或相与地（或中性线）之间发生非正常连接（即短路）时流过的电流。其值可远远大于额定电流，并取决于短路点距电源的电气距离。例如，在发电机端发生短路时，流过发电机的短路电流最大瞬时值可达额定电流的10～15 倍。大容量电力系统中，短路电流可达数万安。这会对电力系统的正常运行造成严重影响和后果。在发电厂、变电所以及整个电力系统的设计工作中，都必须事先进行短路计算，以此作为合理选择电气接线、选用有足够热稳定度和动稳定度的电气设备及载流导体、确定限制短路电流的措施、合理配置各种继电保护并整定其参数等的重要依据。因此故障计算对于电力系统的设计和安全运行具有十分重要的意义。 2 电力系统故障分析计算 本文以无穷大功率电源供电发生三相短路分析。即在此电路中假设电源电压幅 值和频 率均 为恒 定。 图 2.1 无限大功率电源供电的三相电路突 然 短路 假设无穷大功率电源供电系统如图2.2 所示 ，0.02s 时刻 变压 器 低 压 分母 线 II 发生三相短路故障，仿真其短路电流周期分量幅值和冲击电流的大小。线路参数为50LkM，10.4xkM，10.17rkM; 变压器的额定容量20NSMVA•，短路电压sU   ，短路损耗135sPkW，空载损耗0.8oI  ，空载电流 0.8oI  ，变比110 11Tk ，负载5SMW，高低压绕组均为Y 形联接；并设供电点电压为110kV。 fTS 图2.2 无穷大功率电源供电系统 计算： 变压器T 采用“Three-phrase-transformer（Tw o Windings）”模型。根据给定的数据： 变压器的电阻为： 33222101011020000TNNsP URS  变压器的电抗为: 3322100101010.5 110100 20000TNNsXUUS 则变压器的漏感： 30.20263.532 3.14 50(2)LHHxf  变压器的...
