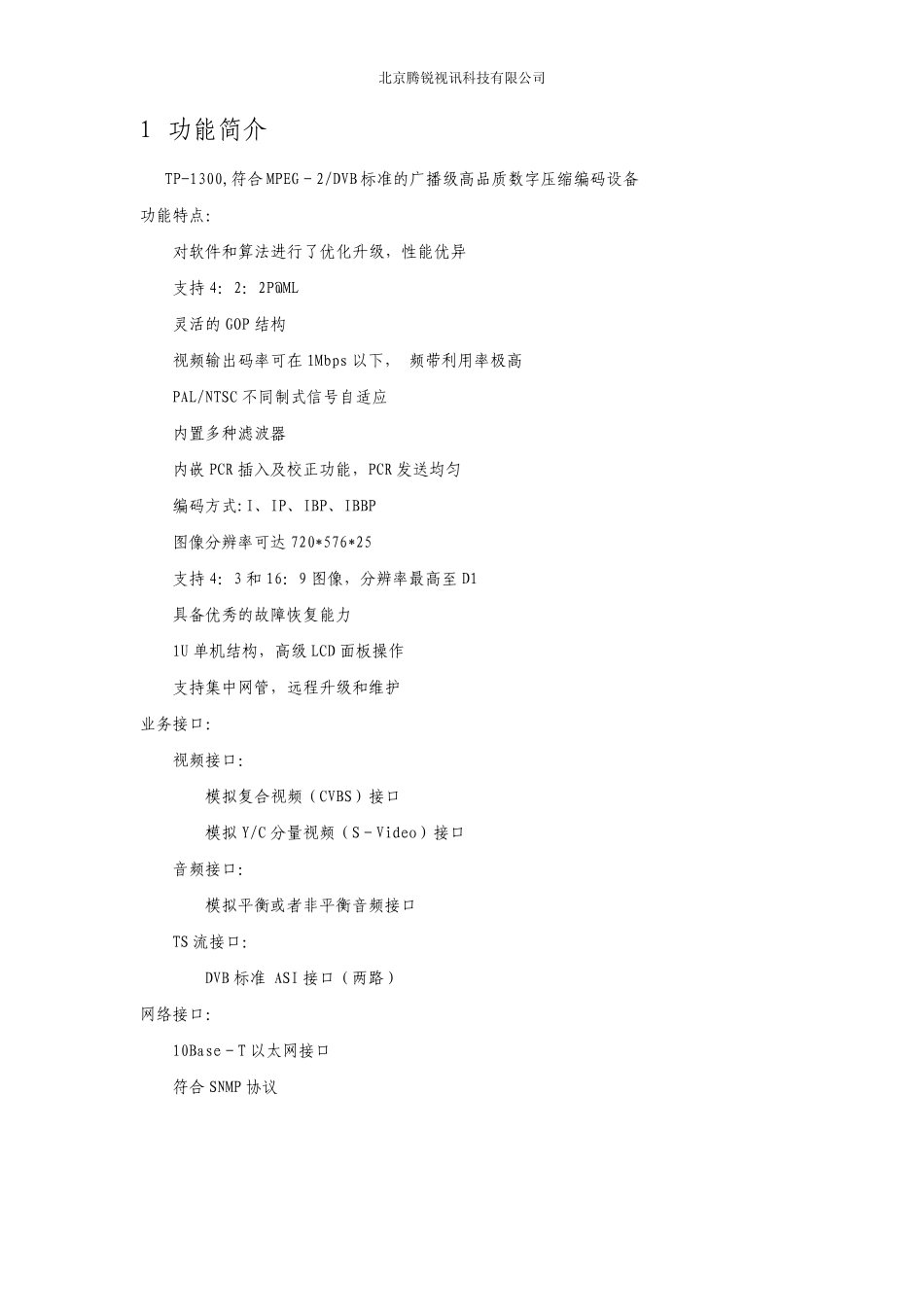

北京腾锐视讯科技有限公司 数字电视编码器使用手册 目录 1 功能简介 2 本机说明 3 系统连接 4 按键功能 5 操作 5.1 面板操作 5.1.1 Video Port Input (视频端口输入) 5.1.2 Bit Rate (传输速率) 5.1.3 Advanced Setting (高级设置) 5.1.3.1 Video Setting (视频设置) 5.1.3.2 Audio Setting (音频设置) 5.1.3.3 TS PID Setting (TS流PID 设置) 5.1.3.4 Default Setting (默认设置) 5.1.3.5 LAN Setting (网络设置) 5.1.4 Bit Rate Mode(传输码率模式) 5.1.5 GOP Structure(GOP 结构) 5.2 网管通讯 (Communication) 6 指示灯说明 安全须知 附表 出厂设置(Default Parameter) 北京腾锐视讯科技有限公司 1 功能简介 TP-1300,符合MPEG－2/DVB 标准的广播级高品质数字压缩编码设备 功能特点： 对软件和算法进行了优化升级，性能优异 支持4：2：2P@ML 灵活的GOP 结构 视频输出码率可在1Mbps 以下， 频带利用率极高 PAL/NTSC 不同制式信号自适应 内置多种滤波器 内嵌PCR 插入及校正功能，PCR 发送均匀 编码方式:I、IP、IBP、IBBP 图像分辨率可达 720*576*25 支持4：3 和16：9 图像，分辨率最高至 D1 具备优秀的故障恢复能力 1U 单机结构，高级LCD 面板操作 支持集中网管，远程升级和维护 业务接口： 视频接口： 模拟复合视频（CVBS）接口 模拟 Y/C 分量视频（S－Video）接口 音频接口： 模拟平衡或者非平衡音频接口 TS 流接口： DVB 标准 ASI 接口（两路） 网络接口： 10Base－T 以太网接口 符合SNMP 协议 北京腾锐视讯科技有限公司 2 本机说明 腾锐视讯TP－1300 系列编码器是按照MPEG－2/DVB 标准设计的广播级高品质数字压缩编码设备。它采用最新的技术成果，通过缓冲控制和比特率的有效优化，获得高质量的压缩视频，TP－1300 在VBR 和CBR 操作模式的低比特率下具有优良的图像质量。TP－1300 采用自己的特色技术，即多重并行的技术手段，用来确保在多编码器运行的环境中的最佳编码和复用机制。TP－1300 采用高级的预处理、压缩复杂度估计的多重并行技术，通过DVB 标准的ASI 接口与其他设备相互连通. 3 系统连接 此设备为标准MPEG－2 编码器。后面板接口从左至右依次为，标准ASI 输出（两路）、编码模拟音、视频输入端口、编码S－Video 输入端口、RS－232 端口、编码监控音、视频输出端口和以太网端口。 4 ...
