施工图审查要点20171222(暖通空调)VIP专享

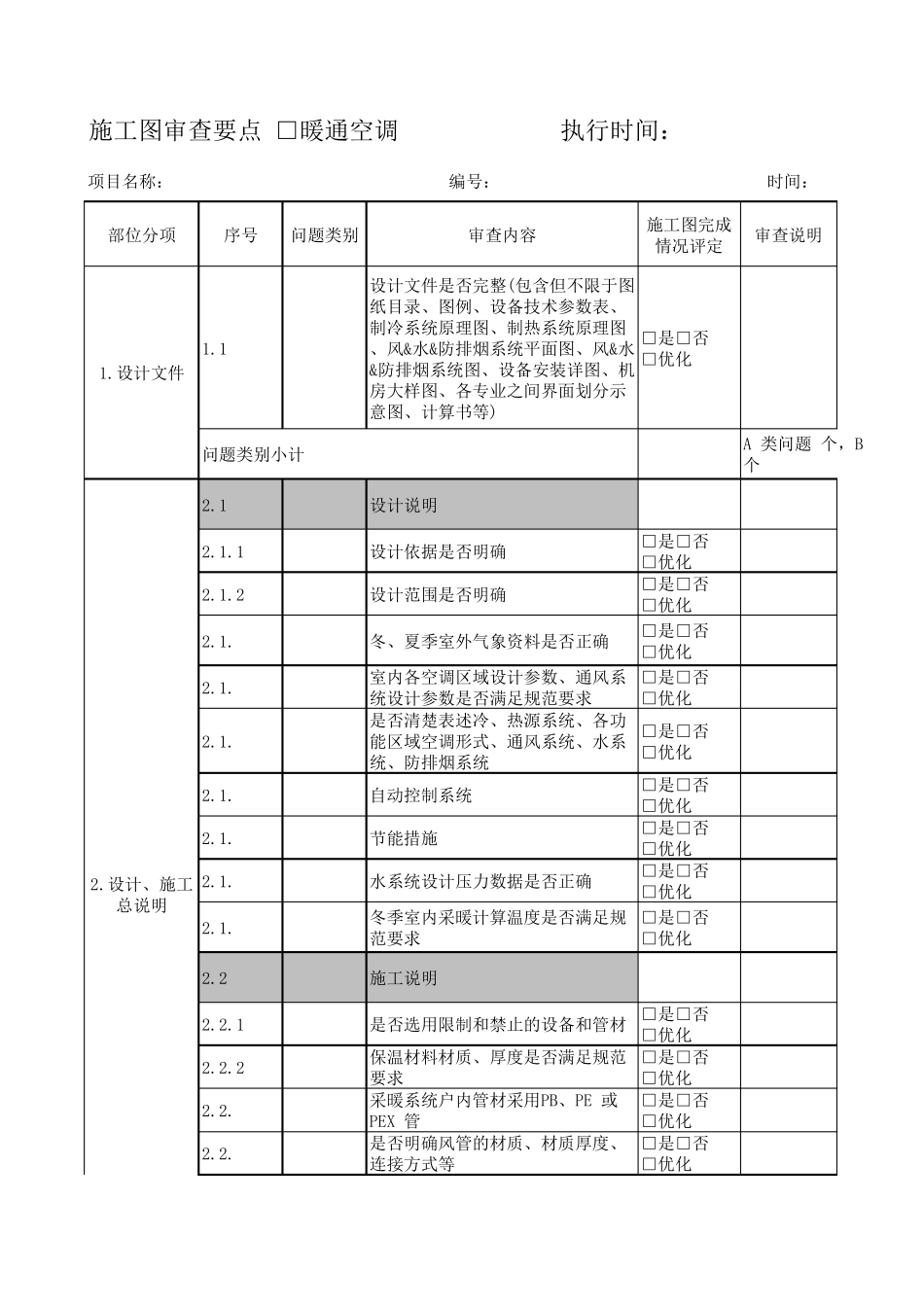

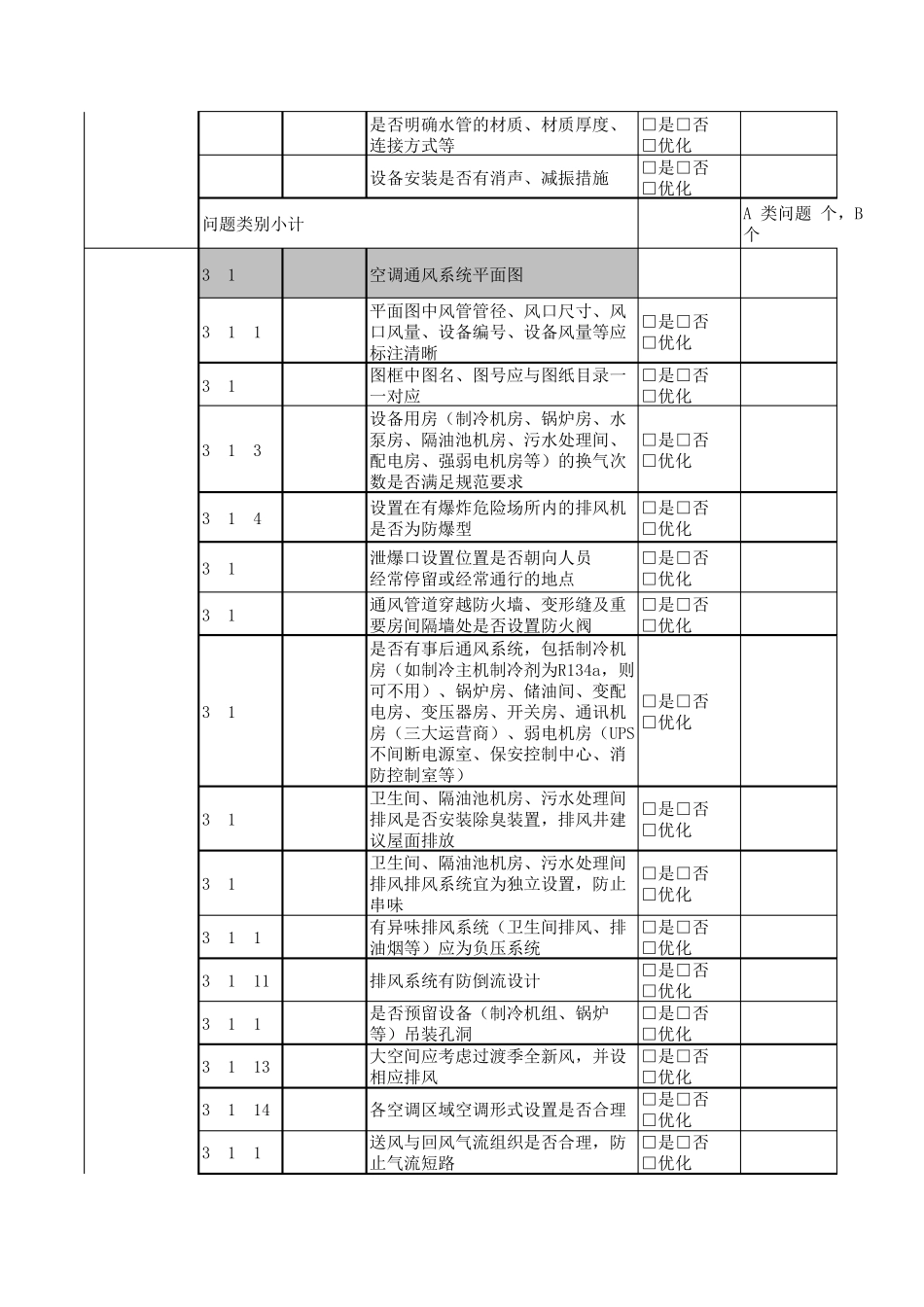

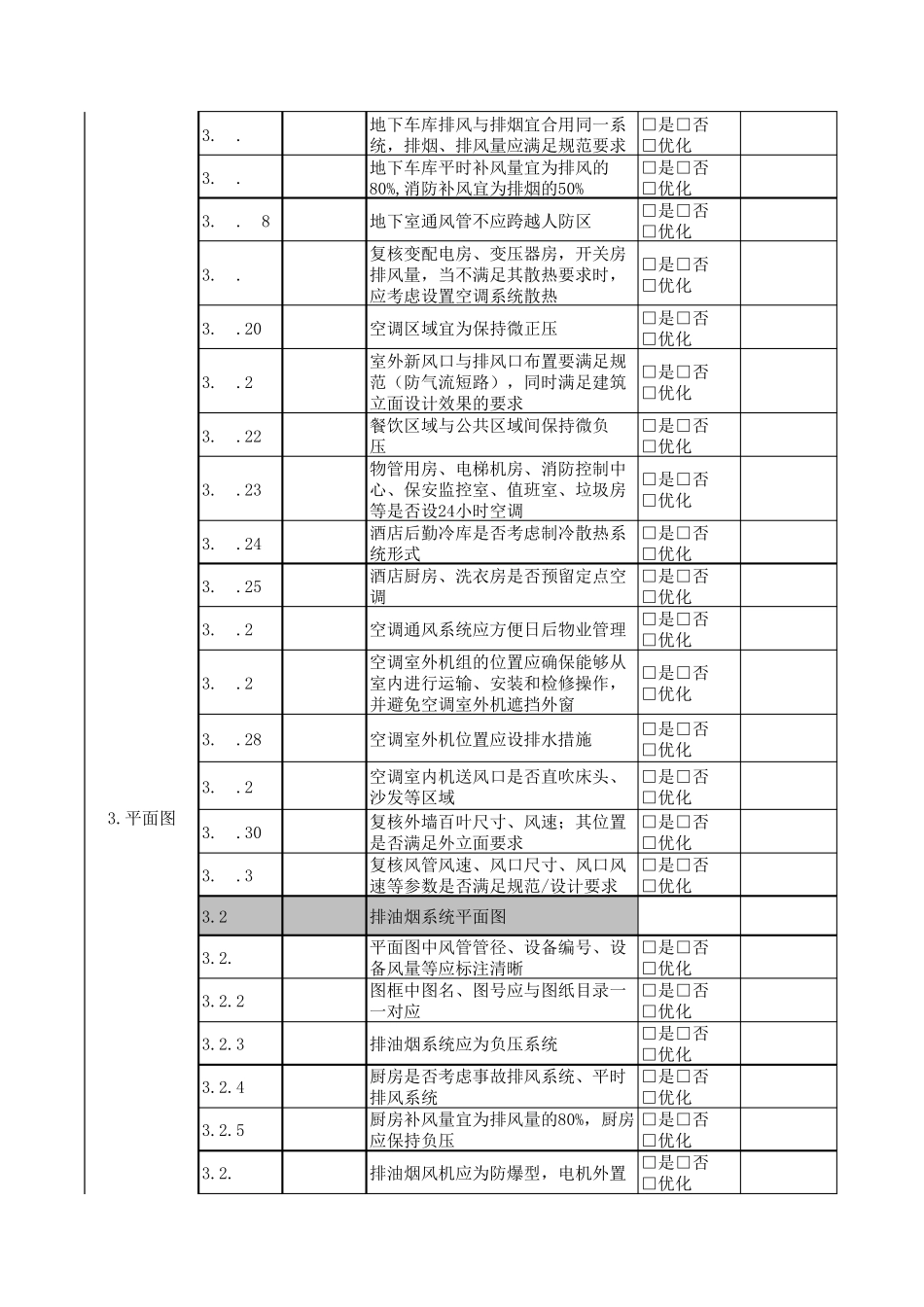

部位分项序号问题类别审查内容施工图完成情况评定审查说明1.1设计文件是否完整(包含但不限于图纸目录、图例、设备技术参数表、制冷系统原理图、制热系统原理图、风&水&防排烟系统平面图、风&水&防排烟系统图、设备安装详图、机房大样图、各专业之间界面划分示意图、计算书等)□是□否□优化2.1设计说明2.1.1设计依据是否明确□是□否□优化2.1.2设计范围是否明确□是□否□优化2.1.3冬、夏季室外气象资料是否正确□是□否□优化2.1.4室内各空调区域设计参数、通风系统设计参数是否满足规范要求□是□否□优化2.1.5是否清楚表述冷、热源系统、各功能区域空调形式、通风系统、水系统、防排烟系统□是□否□优化2.1.6自动控制系统□是□否□优化2.1.7节能措施□是□否□优化2.1.8水系统设计压力数据是否正确□是□否□优化2.1.9冬季室内采暖计算温度是否满足规范要求□是□否□优化2.2施工说明2.2.1是否选用限制和禁止的设备和管材□是□否□优化2.2.2保温材料材质、厚度是否满足规范要求□是□否□优化2.2.3采暖系统户内管材采用PB、PE 或PEX 管□是□否□优化2.2.4是否明确风管的材质、材质厚度、连接方式等□是□否□优化施工图审查要点 □暖通空调 执行时间：项目名称： 编号： 时间：问题类别小计A 类问题 个，B个1.设计文件2.设计、施工总说明2.2.5是否明确水管的材质、材质厚度、连接方式等□是□否□优化2.2.6设备安装是否有消声、减振措施□是□否□优化3.1空调通风系统平面图3.1.1平面图中风管管径、风口尺寸、风口风量、设备编号、设备风量等应标注清晰□是□否□优化3.1.2图框中图名、图号应与图纸目录一一对应□是□否□优化3.1.3设备用房（制冷机房、锅炉房、水泵房、隔油池机房、污水处理间、配电房、强弱电机房等）的换气次数是否满足规范要求□是□否□优化3.1.4设置在有爆炸危险场所内的排风机是否为防爆型□是□否□优化3.1.5泄爆口设置位置是否朝向人员经常停留或经常通行的地点□是□否□优化3.1.6通风管道穿越防火墙、变形缝及重要房间隔墙处是否设置防火阀□是□否□优化3.1.7是否有事后通风系统，包括制冷机房（如制冷主机制冷剂为R134a，则可不用）、锅炉房、储油间、变配电房、变压器房、开关房、通讯机房（三大运营商）、弱电机房（UPS不间断电源室、保安控制中心、消防控制室等）□是□否□优化3.1.8卫生间、隔油池机房、污水处理间排风是否安装除 臭 装置，排风井 建议 屋 面排放□是□否□优化3.1.9卫生间...
