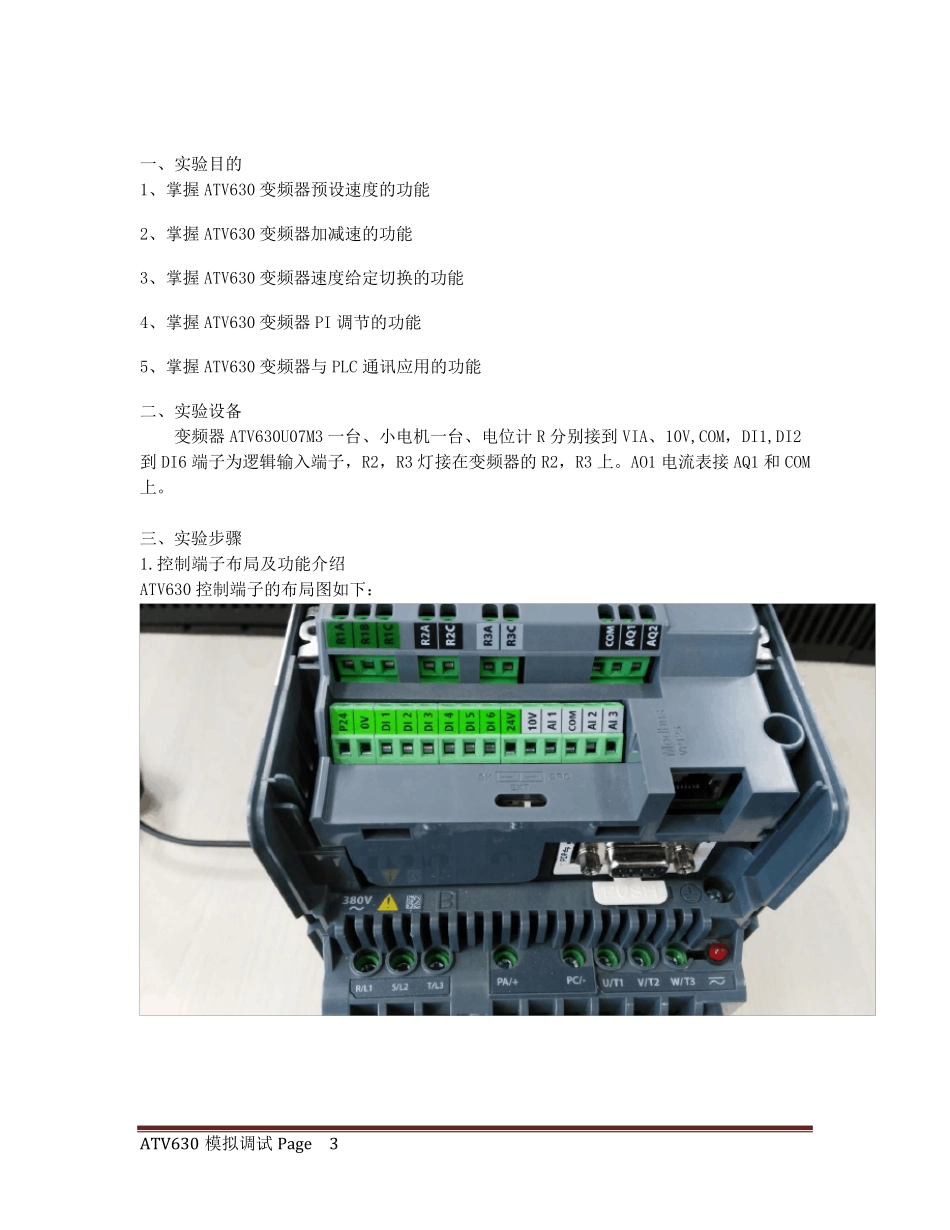

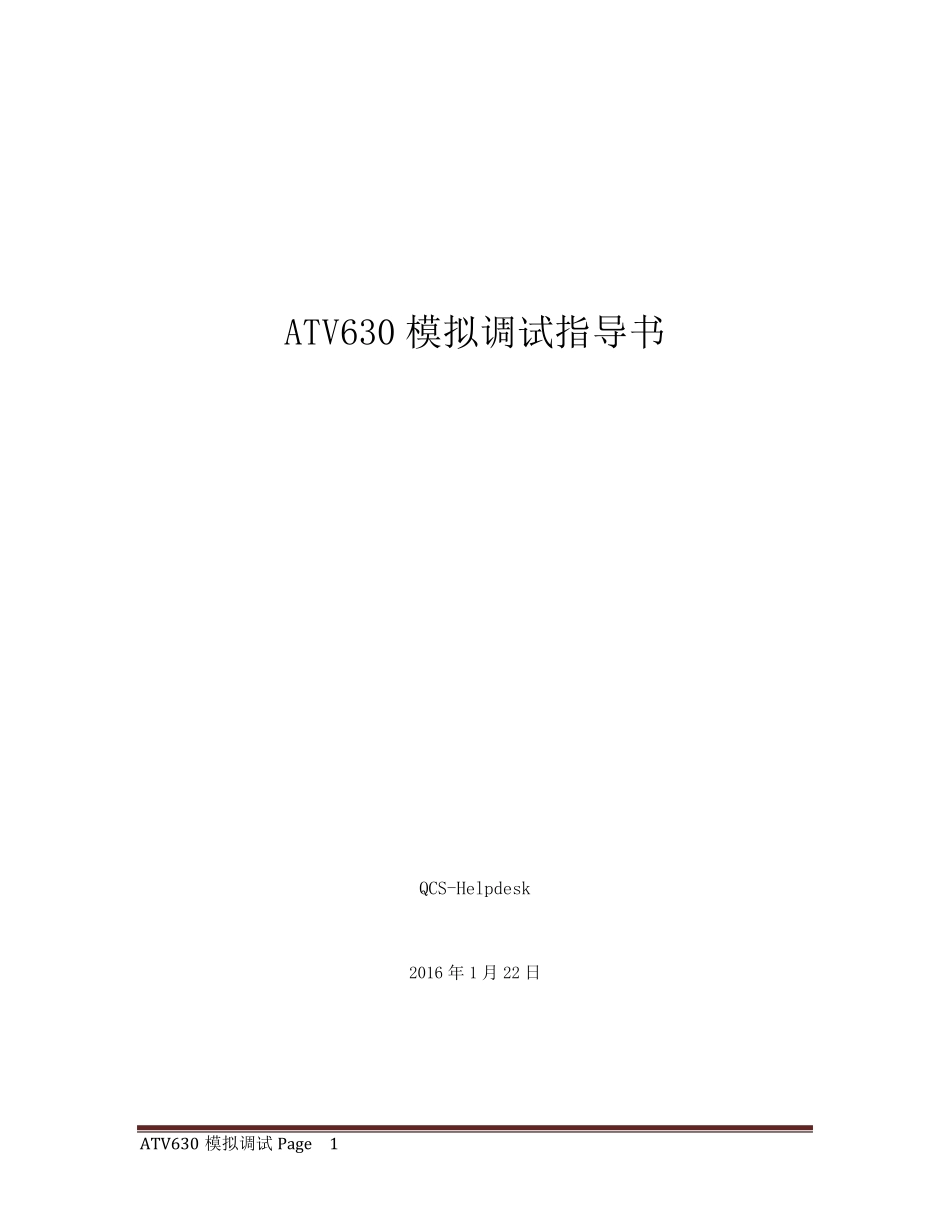

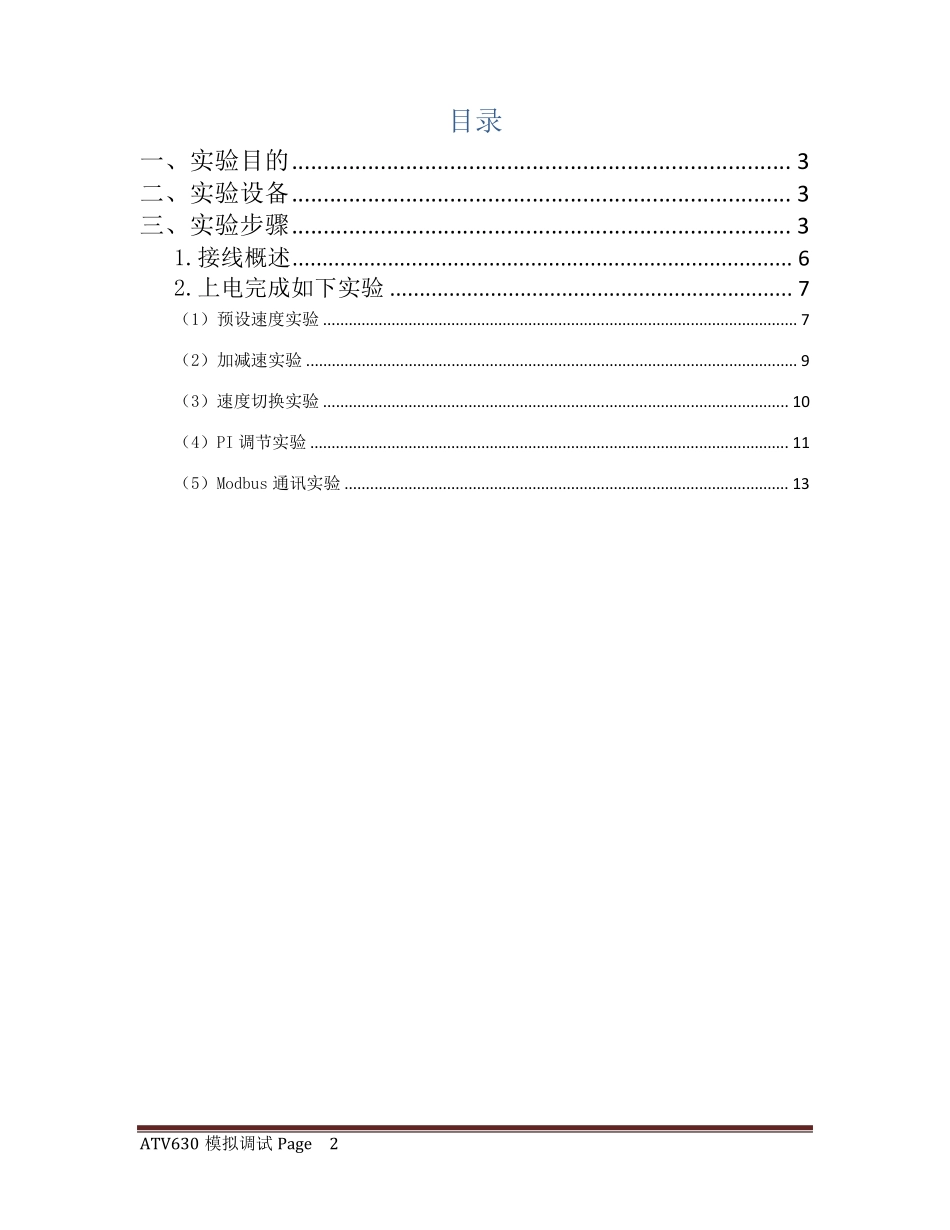

ATV630 模拟调试Page 1 ATV630 模拟调试指导书 QCS-Helpdesk 2016 年 1 月 22 日 ATV630 模拟调试Page 2 目录 一、实验目的 ............................................................................... 3 二、实验设备 ............................................................................... 3 三、实验步骤 ............................................................................... 3 1.接线概述 .................................................................................... 6 2.上电完成如下实验 .................................................................... 7 (1)预设速度实验 ............................................................................................................... 7 (2)加减速实验 ................................................................................................................... 9 (3)速度切换实验 ............................................................................................................. 10 (4)PI 调节实验 ................................................................................................................ 11 (5)Modbus 通讯实验 ........................................................................................................ 13 ATV630 模拟调试Page 3 一、实验目的 1、掌握 ATV630 变频器预设速度的功能 2、掌握 ATV630 变频器加减速的功能 3、掌握 ATV630 变频器速度给定切换的功能 4、掌握 ATV630 变频器 PI 调节的功能 5、掌握 ATV630 变频器与 PLC 通讯应用的功能 二、实验设备 变频器 ATV630U07M3 一台、小电机一台、电位计 R 分别接到 VIA、10V,COM,DI1,DI2到 DI6 端子为逻辑输入端子,R2,R3 灯接在变频器的 R2,R3 上。AO1 电流表接 AQ1 和 COM上。 三、实验步骤 1.控制端子布局及功能介绍 ATV630 控制端子的布局图如下: ATV630 模拟调试Page 4 ATV630 控制端子的功能表如下: ATV630 模拟调试 Page 5 ATV630 模拟调试Page 6 ATV630 的接线图: ATV630 模拟调试Page 7 2.实验操作 (1)预设速度实验 1.能够正转,并有...
