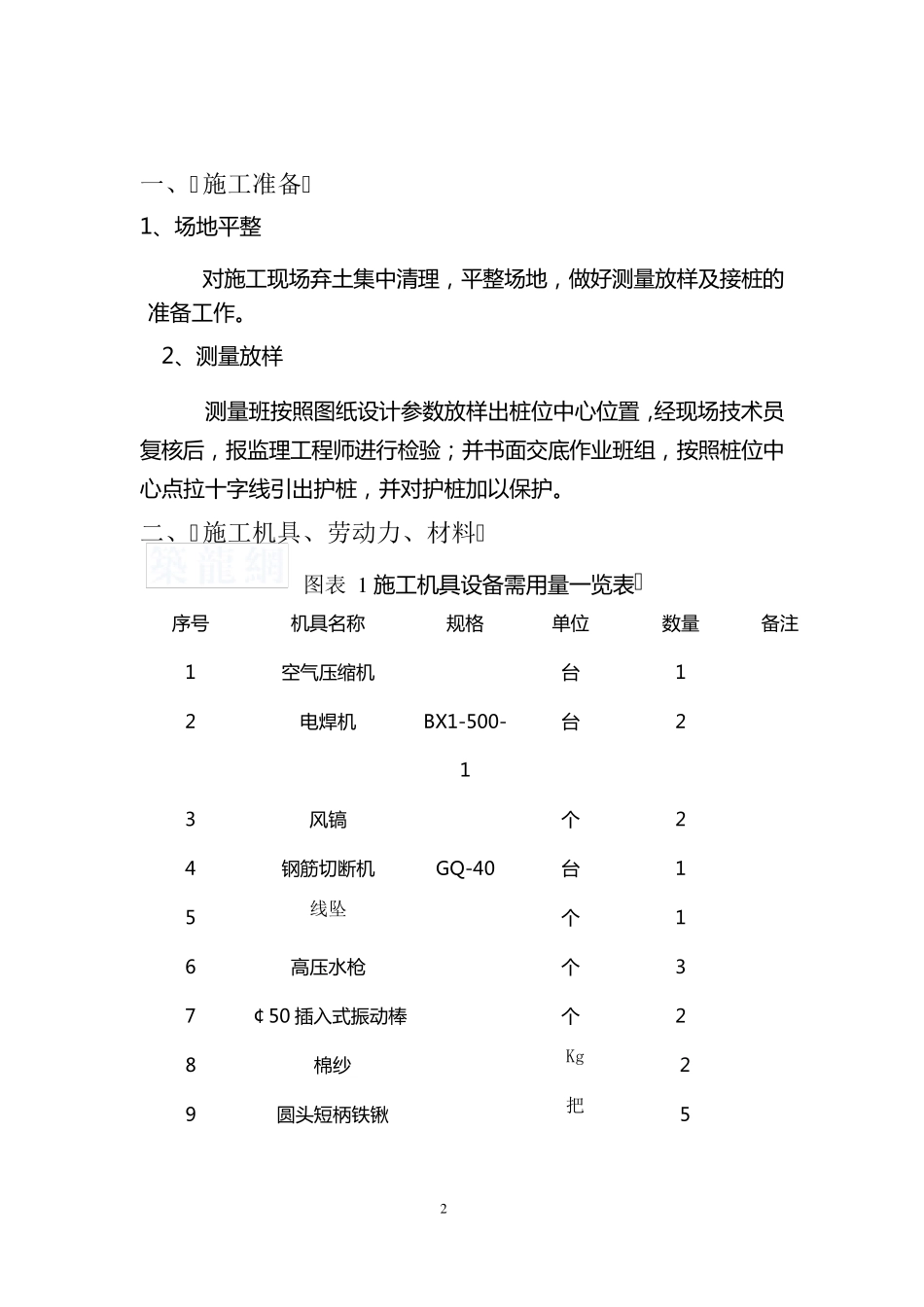

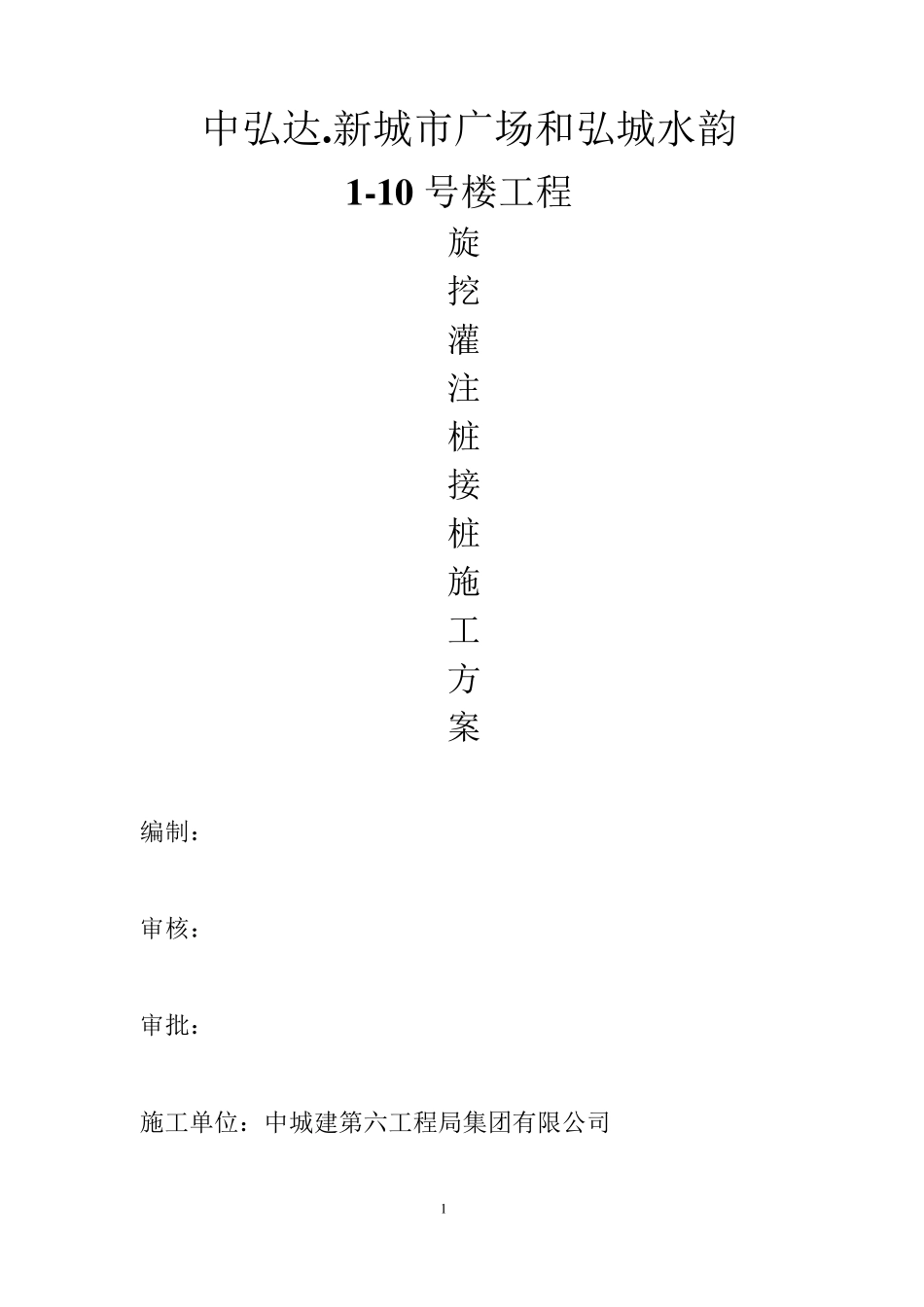

1 中弘达.新城市广场和弘城水韵 1 -1 0 号楼工程 旋 挖 灌 注 桩 接 桩 施 工 方 案 编制: 审核: 审批: 施工单位:中城建第六工程局集团有限公司 2 一、 施工准备 1、场地平整 对施工现场弃土集中清理,平整场地,做好测量放样及接桩的准备工作。 2、测量放样 测量班按照图纸设计参数放样出桩位中心位置,经现场技术员复核后,报监理工程师进行检验;并书面交底作业班组,按照桩位中心点拉十字线引出护桩,并对护桩加以保护。 二、 施工机具、劳动力、材料 图表 1 施工机具设备需用量一览表 序号 机具名称 规格 单位 数量 备注 1 空气压缩机 台 1 2 电焊机 BX1-500-1 台 2 3 风镐 个 2 4 钢筋切断机 GQ-40 台 1 5 线坠 个 1 6 高压水枪 个 3 7 ¢50 插入式振动棒 个 2 8 棉纱 Kg 2 9 圆头短柄铁锹 把 5 3 图表 2劳 动 力 需 用 计 划 序 号 工 种 人 数 备 注 1 普 工 5 2 钢 筋 工 5 3 混 凝 土 工 5 4 电 、 焊 工 2 5 机 械 操 作 工 3 6 管 理 人 员 2 三、施工工艺流程 凿 除 桩 头 混 凝 土 →基底混 凝 土 处理 →钢 筋 的制作 与绑扎→模板的制作 与支护→监理 验收合格→灌注 混 凝 土 →混 凝 土 的养护 四、 施工作业 1、凿除桩头混凝土 人 工 开挖土 方至原桩 基标高后,用 风镐凿 除 桩 头 混 凝 土 ,将桩 头浮浆、 松散层全部凿 除 ,直至暴露出密实的新鲜混 凝 土 面,确保混 凝土 表面无夹碴,无松散混 凝 土 ,将孔内混 凝 土 块清理 彻底。 2、桩头处理 将钢 筋 表面附着混 凝 土 清净,清扫混 凝 土 面小块混 凝 土 及砂粒,以高压风枪吹干净,并用 棉纱将表面积水和细小石粉清净。为保证桩身质量,使现浇混 凝 土 与原混 凝 土 更好的连接,在砼施工 前先抹一层同标号 砂浆。 4、钢筋的制作与绑扎 原桩 基浇筑砼钢 筋 必须校直,表面清理 干净,为了保证桩 头 质 4 量,主筋须采用绑扎或者单面焊连接(15d),环绕钢筋笼主筋增加箍筋,每 200m 增加一道(全部加密),逐步向上环绕至施工桩顶高程处。 5、模板 伸入承台部分的桩身模板采用 M10 水泥砂浆砌筑 240m m 厚砖模,在凿完桩头下 10m m 处开始用红砖按不小于桩径尺寸砌筑圆模,每砌 30mm 高度回填一次,使用机具夯实。 ...
