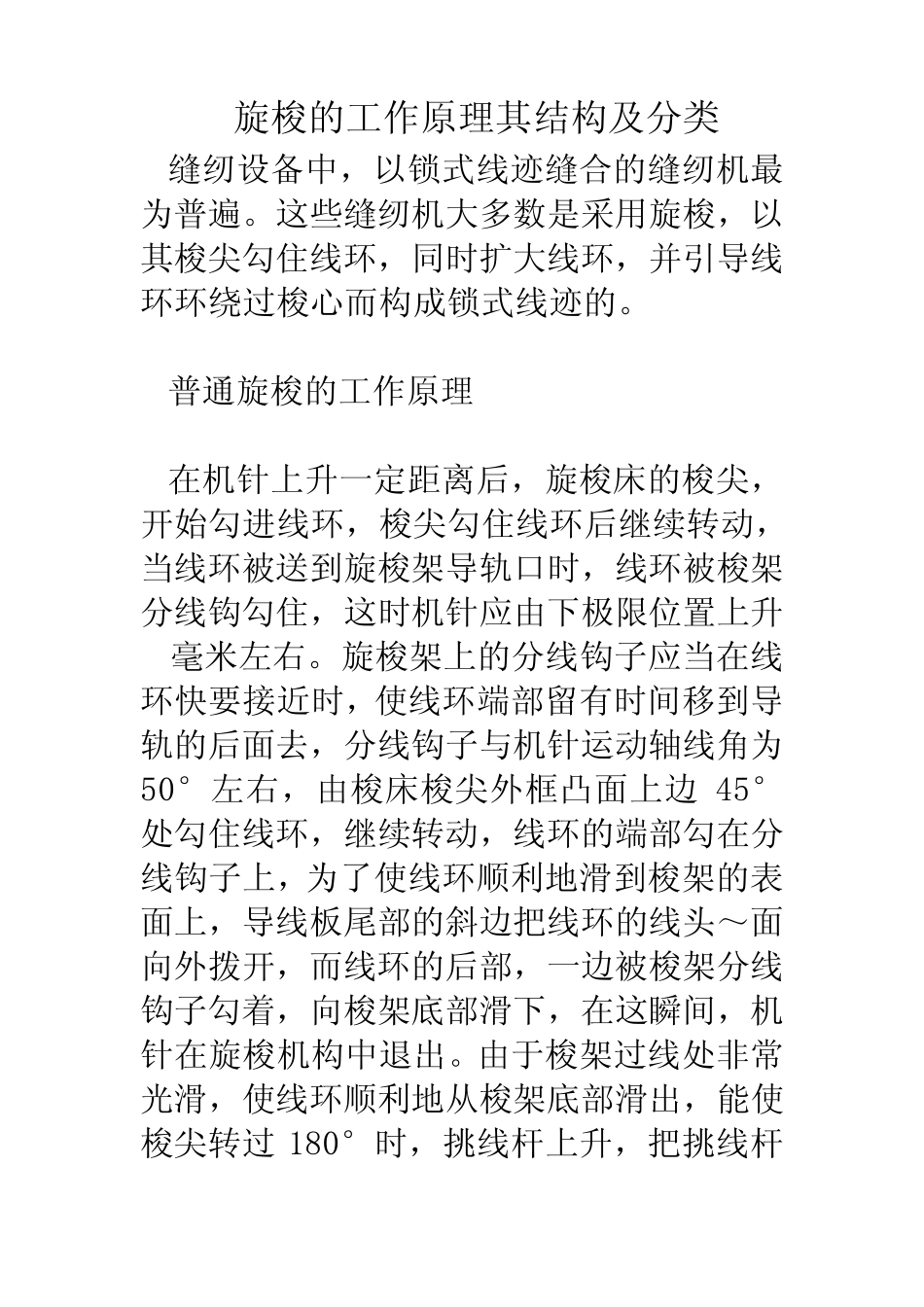

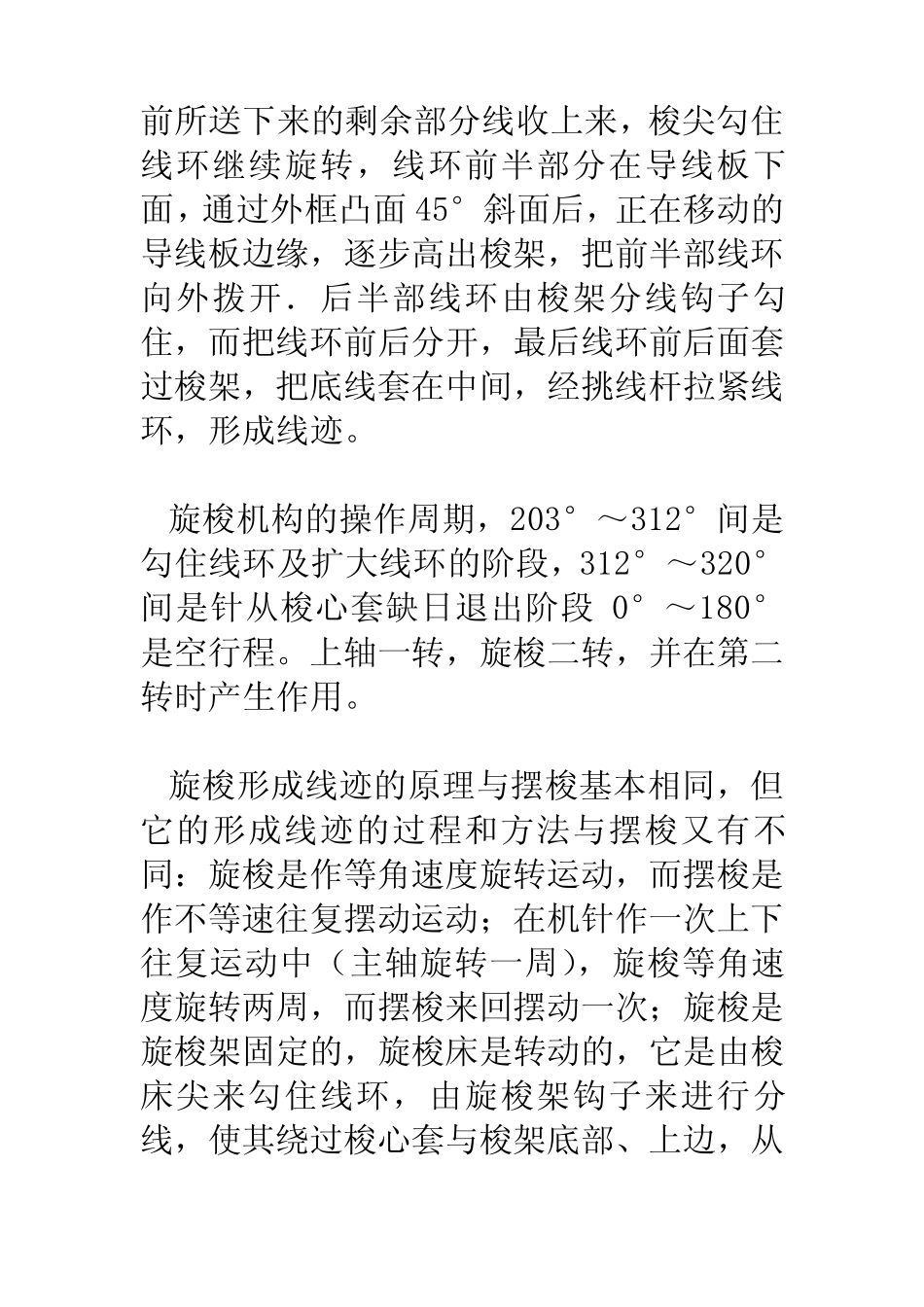

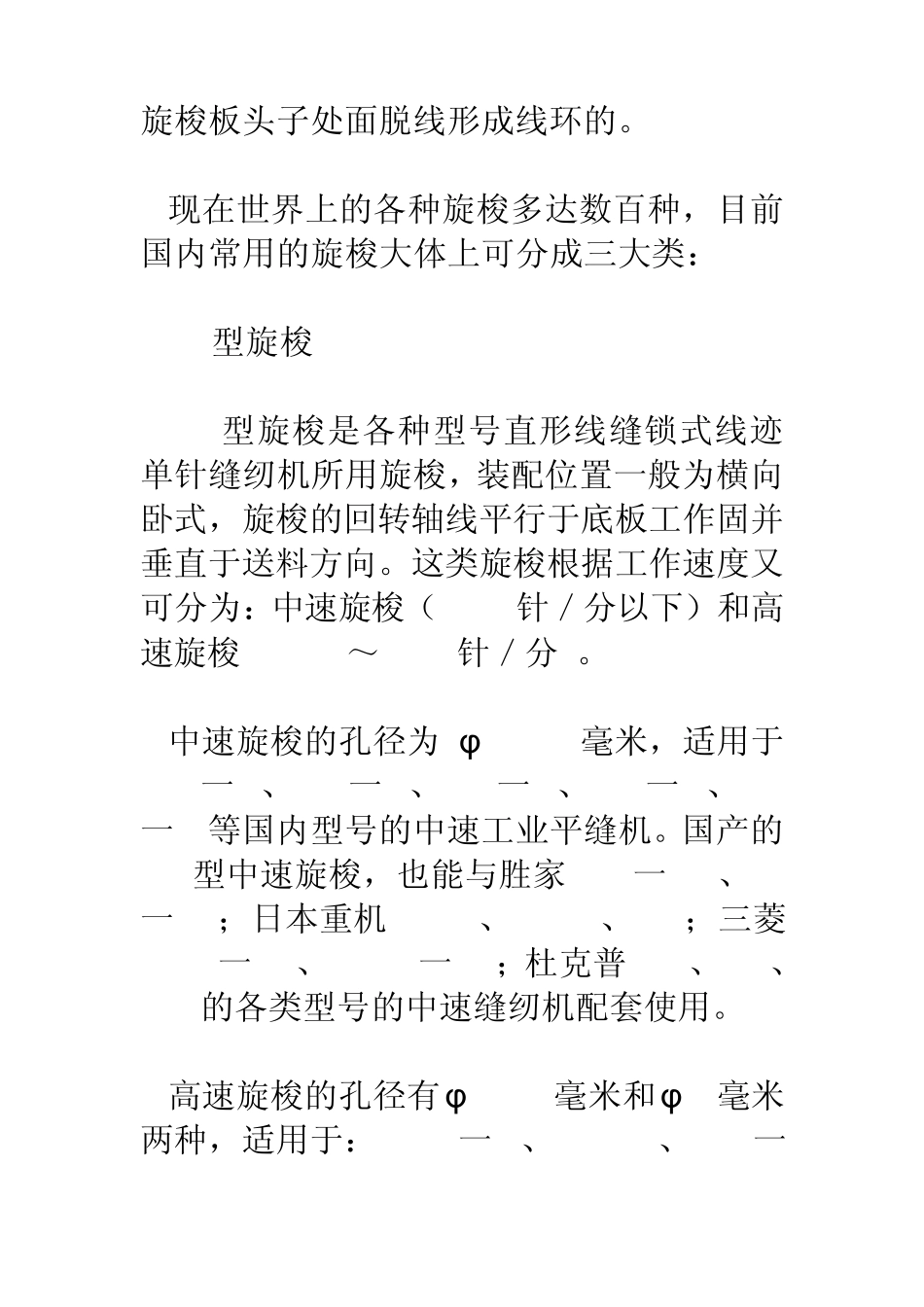

旋梭的工作原理其结构及分类 缝纫设备中,以锁式线迹缝合的缝纫机最为普遍。这些缝纫机大多数是采用旋梭,以其梭尖勾住线环,同时扩大线环,并引导线环环绕过梭心而构成锁式线迹的。 普通旋梭的工作原理 在机针上升一定距离后,旋梭床的梭尖,开始勾进线环,梭尖勾住线环后继续转动,当线环被送到旋梭架导轨口时,线环被梭架分线钩勾住,这时机针应由下极限位置上升2毫米左右。旋梭架上的分线钩子应当在线环快要接近时,使线环端部留有时间移到导轨的后面去,分线钩子与机针运动轴线角为50°左右,由梭床梭尖外框凸面上边 45° 处勾住线环,继续转动,线环的端部勾在分线钩子上,为了使线环顺利地滑到梭架的表面上,导线板尾部的斜边把线环的线头~面向外拨开,而线环的后部,一边被梭架分线钩子勾着,向梭架底部滑下,在这瞬间,机针在旋梭机构中退出。由于梭架过线处非常光滑,使线环顺利地从梭架底部滑出,能使梭尖转过180°时,挑线杆上升,把挑线杆前所送下来的剩余部分线收上来,梭尖勾住线环继续旋转,线环前半部分在导线板下面,通过外框凸面45°斜面后,正在移动的导线板边缘,逐步高出梭架,把前半部线环向外拨开.后半部线环由梭架分线钩子勾住,而把线环前后分开,最后线环前后面套过梭架,把底线套在中间,经挑线杆拉紧线环,形成线迹。 旋梭机构的操作周期,203°~312°间是勾住线环及扩大线环的阶段,312°~320°间是针从梭心套缺日退出阶段 0°~180°是空行程。上轴一转,旋梭二转,并在第二转时产生作用。 旋梭形成线迹的原理与摆梭基本相同,但它的形成线迹的过程和方法与摆梭又有不同:旋梭是作等角速度旋转运动,而摆梭是作不等速往复摆动运动;在机针作一次上下往复运动中(主轴旋转一周),旋梭等角速度旋转两周,而摆梭来回摆动一次;旋梭是旋梭架固定的,旋梭床是转动的,它是由梭床尖来勾住线环,由旋梭架钩子来进行分线,使其绕过梭心套与梭架底部、上边,从旋梭板头子处面脱线形成线环的。 现在世界上的各种旋梭多达数百种,目前国内常用的旋梭大体上可分成三大类: 96型旋梭 96型旋梭是各种型号直形线缝锁式线迹单针缝纫机所用旋梭,装配位置一般为横向卧式,旋梭的回转轴线平行于底板工作固并垂直于送料方向。这类旋梭根据工作速度又可分为:中速旋梭(3000针/分以下)和高速旋梭( 4500~5500针/分)。 中速旋梭的孔径为φ 7.24 毫米,适用于GC1一l、GC1一2、GC1一3、GC2一2、GC5一1等国内型号的...
