旋转编码器的原理

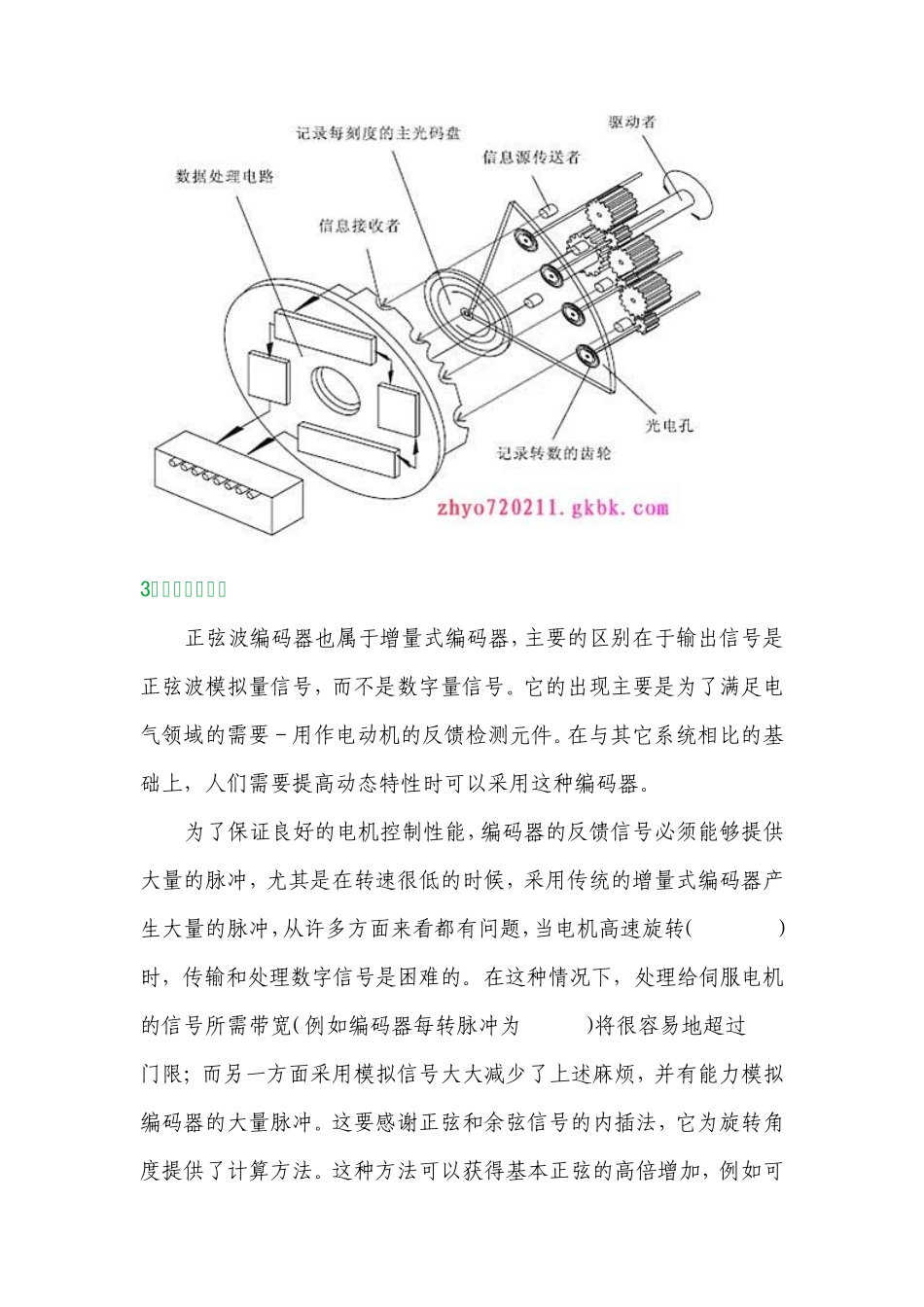

旋转编码器 一、旋转编码器的原理和特点： 旋转编码器是集光机电技术于一体的速度位移传感器。当旋转编码器轴带动光栅盘旋转时，经发光元件发出的光被光栅盘狭缝切割成断续光线，并被接收元件接收产生初始信号。该信号经后继电路处理后，输出脉冲或代码信号。其特点是体积小，重量轻，品种多，功能全，频响高，分辨能力高，力矩小，耗能低，性能稳定，可靠使用寿命长等特点。 1、增量式编码器 增量式编码器轴旋转时，有相应的相位输出。其旋转方向的判别和脉冲数量的增减，需借助后部的判向电路和计数器来实现。其计数起点可任意设定，并可实现多圈的无限累加和测量。还可以把每转发出一个脉冲的Z信号，作为参考机械零位。当脉冲已固定，而需要提高分辨率时，可利用带 90度相位差 A，B的两路信号，对原脉冲数进行倍频。 2、绝对值编码器 绝对值编码器轴旋转器时，有与位置一一对应的代码（二进制，BCD码等）输出，从代码大小的变更即可判别正反方向和位移所处的位置，而无需判向电路。它有一个绝对零位代码，当停电或关机后再开机重新测量时，仍可准确地读出停电或关机位置地代码，并准确地找到零位代码。一般情况下绝对值编码器的测量范围为 0～360度，但特殊型号也可实现多圈测量。 3、正弦波编码器 正弦波编码器也属于增量式编码器，主要的区别在于输出信号是正弦波模拟量信号，而不是数字量信号。它的出现主要是为了满足电气领域的需要－用作电动机的反馈检测元件。在与其它系统相比的基础上，人们需要提高动态特性时可以采用这种编码器。 为了保证良好的电机控制性能，编码器的反馈信号必须能够提供大量的脉冲，尤其是在转速很低的时候，采用传统的增量式编码器产生大量的脉冲，从许多方面来看都有问题，当电机高速旋转（6000rpm）时，传输和处理数字信号是困难的。在这种情况下，处理给伺服电机的信号所需带宽（例如编码器每转脉冲为 10000）将很容易地超过 MHz门限；而另一方面采用模拟信号大大减少了上述麻烦，并有能力模拟编码器的大量脉冲。这要感谢正弦和余弦信号的内插法，它为旋转角度提供了计算方法。这种方法可以获得基本正弦的高倍增加，例如可从每转1024个正弦波编码器中，获得每转超过1000，000个脉冲。接受此信号所需的带宽只要稍许大于100KHz即已足够。内插倍频需由二次系统完成。 二、输出信号 1、信号序列 一般编码器输出信号除 A、B两相（A、B两通道的信号序列相位差为 90度）外，每转一圈还输出一个零...
