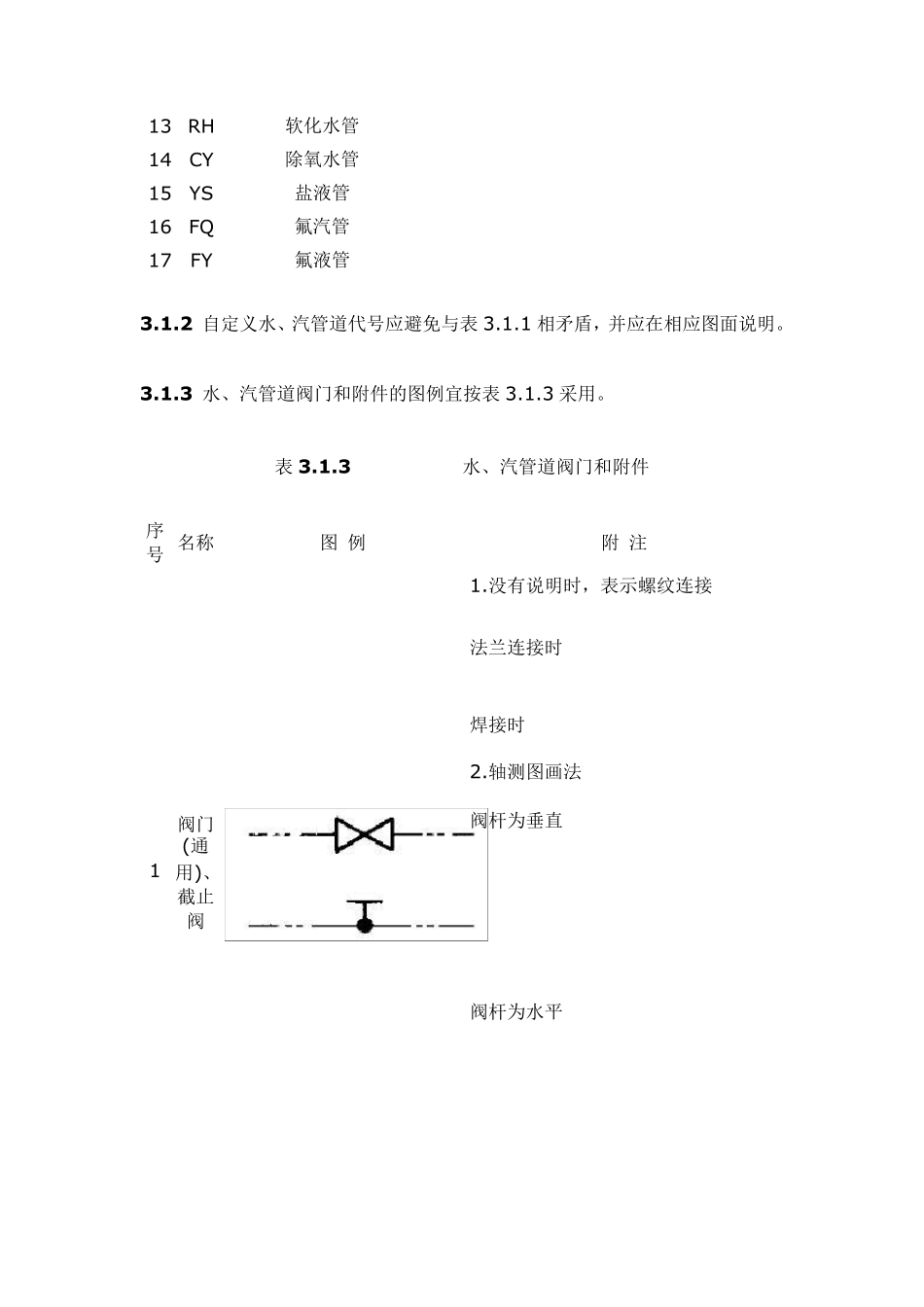

暖通空调制图标准 GB/T 50114-2001 3 常用图例 3 常用图例 3.1 水、汽管道 3.1.1 水、汽管道代号宜按表 3.1.1 选用。 表 3.1.1 水、汽管道代号 序号 代号 管道名称 备 注 1 R (供暖、生活、工艺用) 热水管 1.用粗实线、粗虚线区分供水、回水时，可省略代号 2.可附加阿拉伯数字 1、2 区分供水、回水 3.可附加阿拉伯数字 1、2、3……表示一个代号、不同参数的多种管道 2 Z 蒸汽管 需要区分饱和、过热、自用蒸汽时，可在代号前分别附加 B、G、Z 3 N 凝结水管 4 P 膨胀水管、排污管、 排气管、旁通管 需要区分时，可在代号后附加一位小写拼音 字母，即 Pz、Pw、Pq、Pt 5 G 补给水管 6 X 泄水管 7 XH 循环管、信号管 循环管为粗实线，信号管为细虚线。不致引起误解时，循环管也可为“X” 8 Y 溢排管 9 L 空调冷水管 10 LR 空调冷/热水管 11 LQ 空调冷却水管 12 n 空调冷凝水管 13 RH 软化水管 14 CY 除氧水管 15 YS 盐液管 16 FQ 氟汽管 17 FY 氟液管 3.1.2 自定义水、汽管道代号应避免与表 3.1.1 相矛盾，并应在相应图面说明。 3.1.3 水、汽管道阀门和附件的图例宜按表 3.1.3 采用。 表 3.1.3 水、汽管道阀门和附件 序号 名称 图 例 附 注 1 阀门(通用)、截止阀 1.没有说明时，表示螺纹连接 法兰连接时 焊接时 2.轴测图画法 阀杆为垂直 阀杆为水平 2 闸阀 3 手动调节阀 4 球阀、转心阀 5 蝶阀 6 角阀 7 平衡阀 8 三通阀 9 四通阀 10 节流阀 11 膨胀阀 也称“隔膜阀” 12 旋塞 13 快放阀 也称快速排污阀 14 止回阀 左图为通用，右图为升降式止回阀，流向同左。其余同阀门类推 15 减压阀 左图小三角为高压端，右图右侧为高压端。其余同阀门类推 16 安全阀 左图为通用，中为弹簧安全阀，右为重锤安全阀 续表3.1.3 序号 名称 图 例 附 注 17 疏水阀 在不致引起误解时，也可用 表示 也称“疏水器” 18 浮球阀 19 集气罐、排气装置 左图为平面图 20 自动排气阀 21 除污器(过滤器) 左为立式除污器，中为卧式除污器，右为Y 型过滤器 22 节流孔板、减压孔板 在不致引起误解时，也可用表示 23 补偿器 也称“伸缩器” 24 矩形补偿器 25 套管补偿器 26 波纹管 补偿器 续表 3.1.3 序号 名称 图 例 附 注 27 弧 形 补偿器 28 球形 补偿器 29 变径管 异径...
