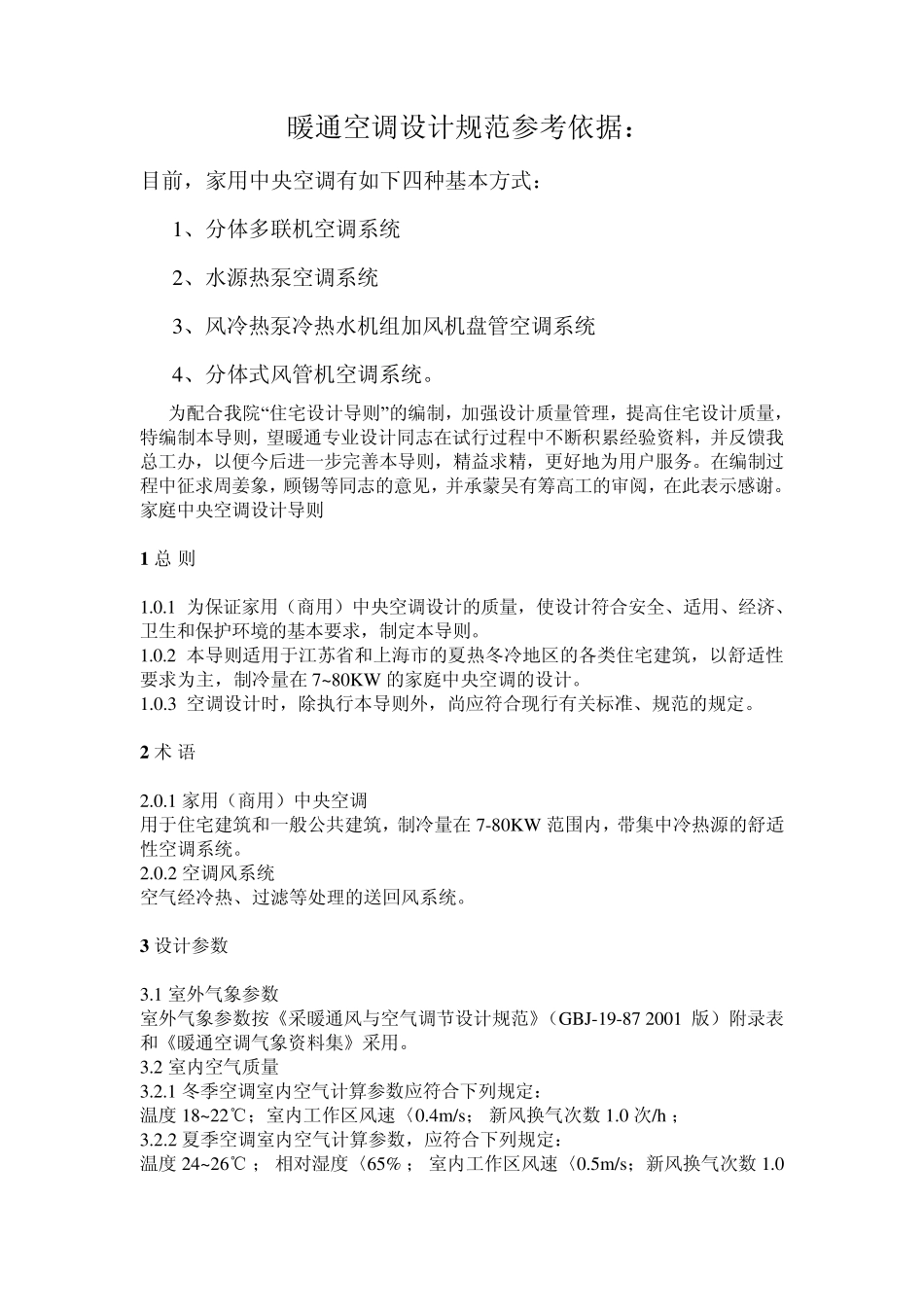

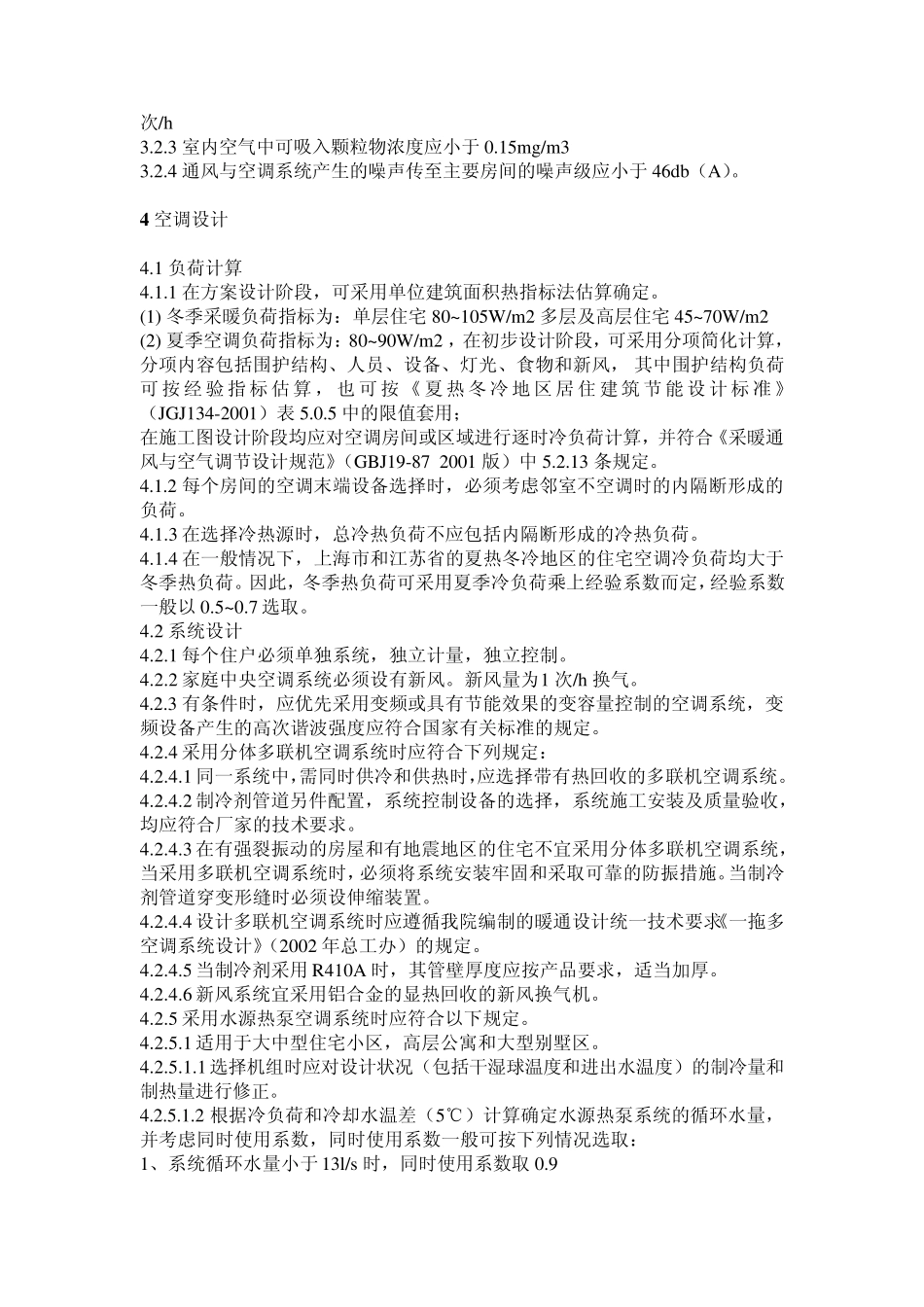

暖通空调设计规范参考依据: 目前,家用中央空调有如下四种基本方式: 1、分体多联机空调系统 2、水源热泵空调系统 3、风冷热泵冷热水机组加风机盘管空调系统 4、分体式风管机空调系统。 为配合我院“住宅设计导则”的编制,加强设计质量管理,提高住宅设计质量,特编制本导则,望暖通专业设计同志在试行过程中不断积累经验资料,并反馈我总工办,以便今后进一步完善本导则,精益求精,更好地为用户服务。在编制过程中征求周姜象,顾锡等同志的意见,并承蒙吴有筹高工的审阅,在此表示感谢。 家庭中央空调设计导则 1 总 则 1.0.1 为保证家用(商用)中央空调设计的质量,使设计符合安全、适用、经济、卫生和保护环境的基本要求,制定本导则。 1.0.2 本导则适用于江苏省和上海市的夏热冬冷地区的各类住宅建筑,以舒适性要求为主,制冷量在 7~ 80KW 的家庭中央空调的设计。 1.0.3 空调设计时,除执行本导则外,尚应符合现行有关标准、规范的规定。 2 术 语 2.0.1 家用(商用)中央空调 用于住宅建筑和一般公共建筑,制冷量在 7-80KW 范围内,带集中冷热源的舒适性空调系统。 2.0.2 空调风系统 空气经冷热、过滤等处理的送回风系统。 3 设计参数 3.1 室外气象参数 室外气象参数按《采暖通风与空气调节设计规范》(GBJ-19-87 2001 版)附录表和《暖通空调气象资料集》采用。 3.2 室内空气质量 3.2.1 冬季空调室内空气计算参数应符合下列规定: 温度18~22℃;室内工作区风速〈0.4m/s; 新风换气次数1.0 次/h ; 3.2.2 夏季空调室内空气计算参数,应符合下列规定: 温度 24~ 26℃ ; 相对湿度〈65% ; 室内工作区风速〈0.5m/s;新风换气次数1.0次/h 3.2.3 室内空气中可吸入颗粒物浓度应小于 0.15mg/m3 3.2.4 通风与空调系统产生的噪声传至主要房间的噪声级应小于 46db(A)。 4 空调设计 4.1 负荷计算 4.1.1 在方案设计阶段,可采用单位建筑面积热指标法估算确定。 (1) 冬季采暖负荷指标为:单层住宅 80~ 105W/m2 多层及高层住宅 45~ 70W/m2 (2) 夏季空调负荷指标为:80~ 90W/m2 ,在初步设计阶段,可采用分项简化计算,分项内容包括围护结构、人员、设备、灯光、食物和新风, 其中围护结构负荷可 按 经 验 指 标 估 算 , 也 可 按 《 夏 热 冬 冷 地 区 居 住 建 筑 节 能 设 计 标 准 》(JGJ134-2001)表 5.0.5 中的限值套用; 在施...
