最小流量循环阀

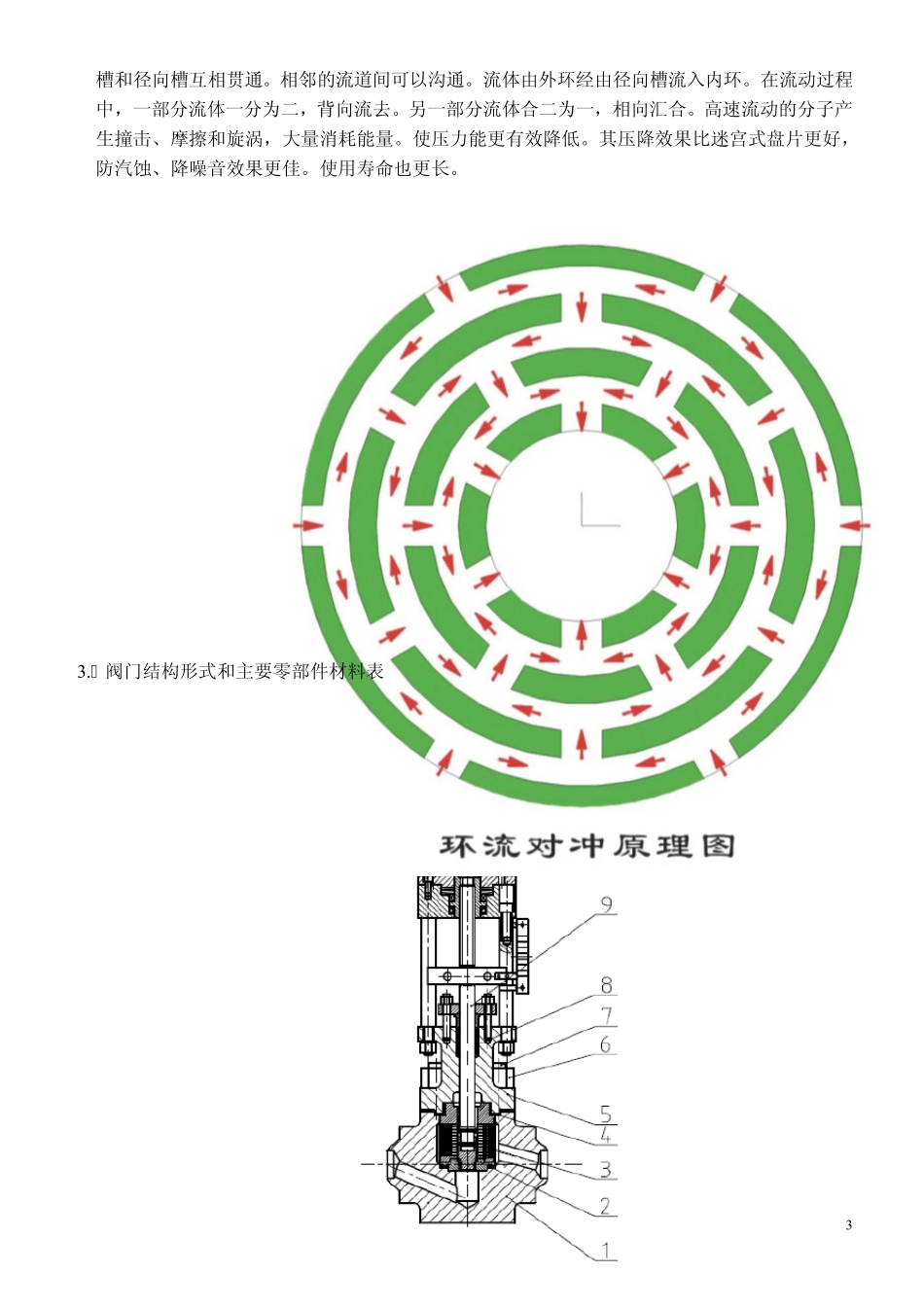

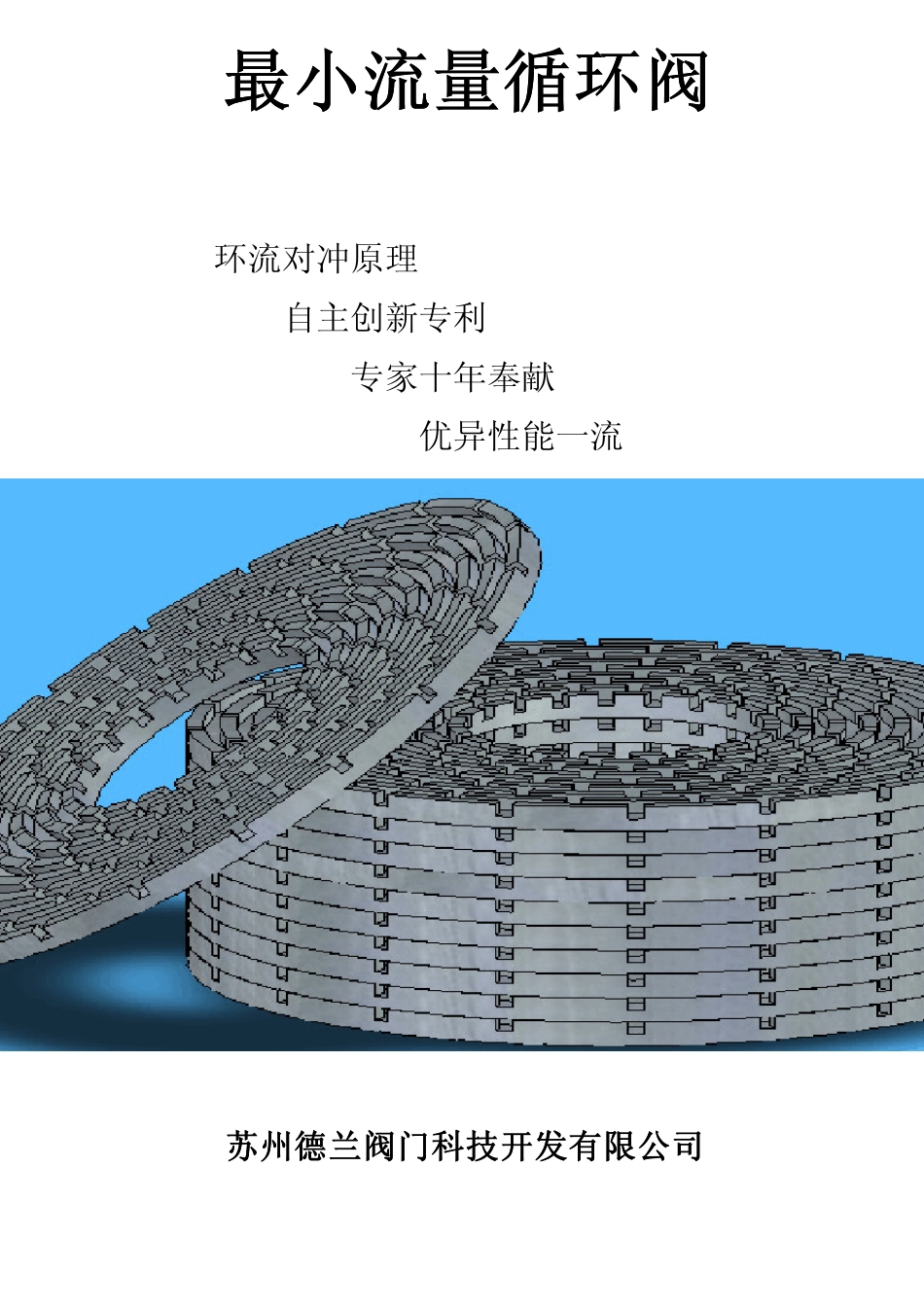

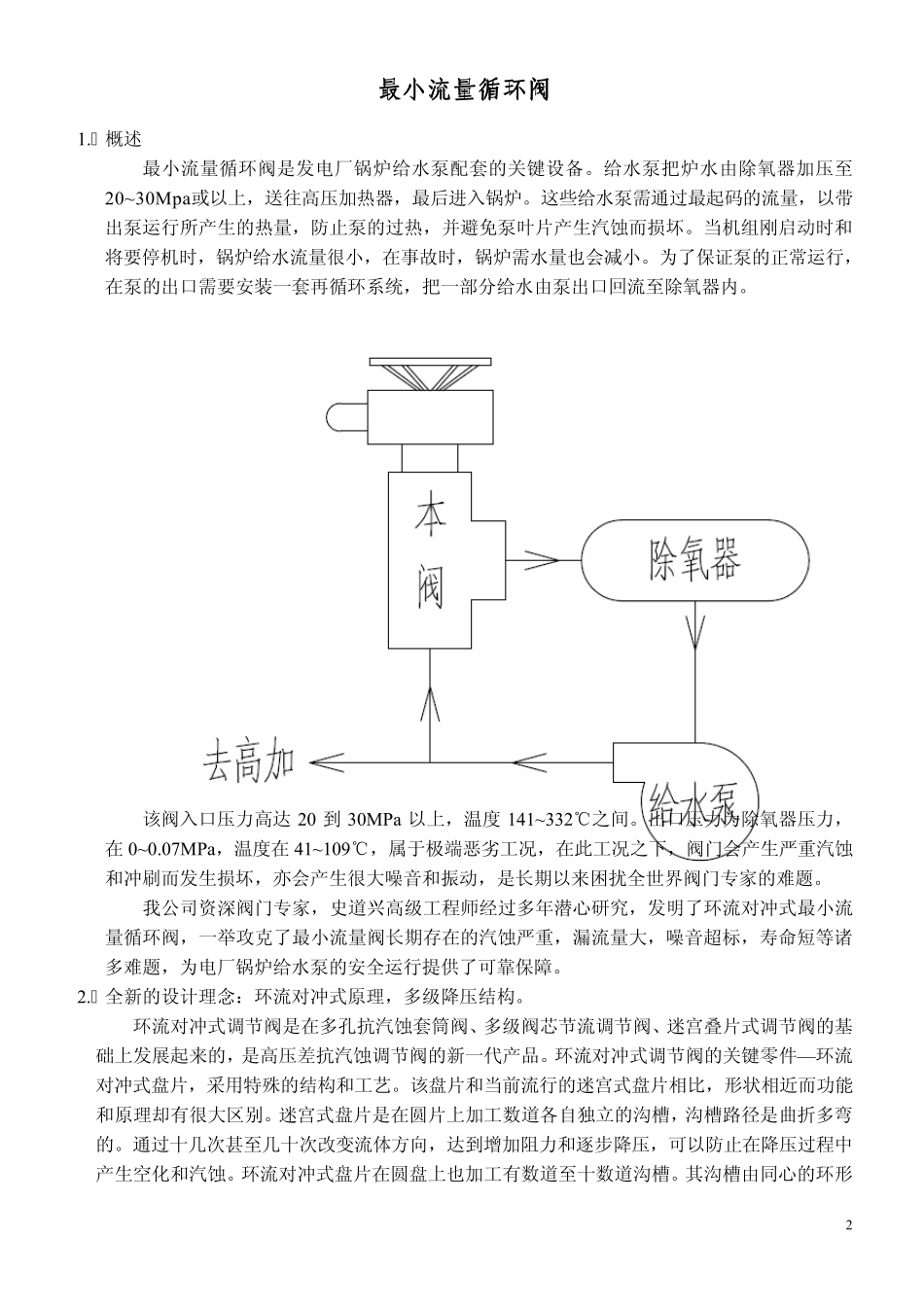

最 小 流 量 循 环 阀最 小 流 量 循 环 阀 环流对冲原理 自主创新专利 专家十年奉献 优异性能一流 苏州德兰阀门科技开发有限公司苏州德兰阀门科技开发有限公司 2 最小流量循环阀最小流量循环阀 1. 概述 最小流量循环阀是发电厂锅炉给水泵配套的关键设备。给水泵把炉水由除氧器加压至20~30Mpa或以上，送往高压加热器，最后进入锅炉。这些给水泵需通过最起码的流量，以带出泵运行所产生的热量，防止泵的过热，并避免泵叶片产生汽蚀而损坏。当机组刚启动时和将要停机时，锅炉给水流量很小，在事故时，锅炉需水量也会减小。为了保证泵的正常运行，在泵的出口需要安装一套再循环系统，把一部分给水由泵出口回流至除氧器内。 该阀入口压力高达 20 到 30MPa 以上，温度 141~332℃之间。出口压力为除氧器压力，在 0~0.07MPa，温度在 41~109℃，属于极端恶劣工况，在此工况之下，阀门会产生严重汽蚀和冲刷而发生损坏，亦会产生很大噪音和振动，是长期以来困扰全世界阀门专家的难题。 我公司资深阀门专家，史道兴高级工程师经过多年潜心研究，发明了环流对冲式最小流量循环阀，一举攻克了最小流量阀长期存在的汽蚀严重，漏流量大，噪音超标，寿命短等诸多难题，为电厂锅炉给水泵的安全运行提供了可靠保障。 2. 全新的设计理念：环流对冲式原理，多级降压结构。 环流对冲式调节阀是在多孔抗汽蚀套筒阀、多级阀芯节流调节阀、迷宫叠片式调节阀的基础上发展起来的，是高压差抗汽蚀调节阀的新一代产品。环流对冲式调节阀的关键零件— 环流对冲式盘片，采用特殊的结构和工艺。该盘片和当前流行的迷宫式盘片相比，形状相近而功能和原理却有很大区别。迷宫式盘片是在圆片上加工数道各自独立的沟槽，沟槽路径是曲折多弯的。通过十几次甚至几十次改变流体方向，达到增加阻力和逐步降压，可以防止在降压过程中产生空化和汽蚀。环流对冲式盘片在圆盘上也加工有数道至十数道沟槽。其沟槽由同心的环形 3 槽和径向槽互相贯通。相邻的流道间可以沟通。流体由外环经由径向槽流入内环。在流动过程中，一部分流体一分为二，背向流去。另一部分流体合二为一，相向汇合。高速流动的分子产生撞击、摩擦和旋涡，大量消耗能量。使压力能更有效降低。其压降效果比迷宫式盘片更好，防汽蚀、降噪音效果更佳。使用寿命也更长。 3 . 阀门结构形式和主要零部件材料表 4 序号 名称 材料 1 阀体 25 2 阀座 1Cr13+Stellite 3 阀套组件 ...
