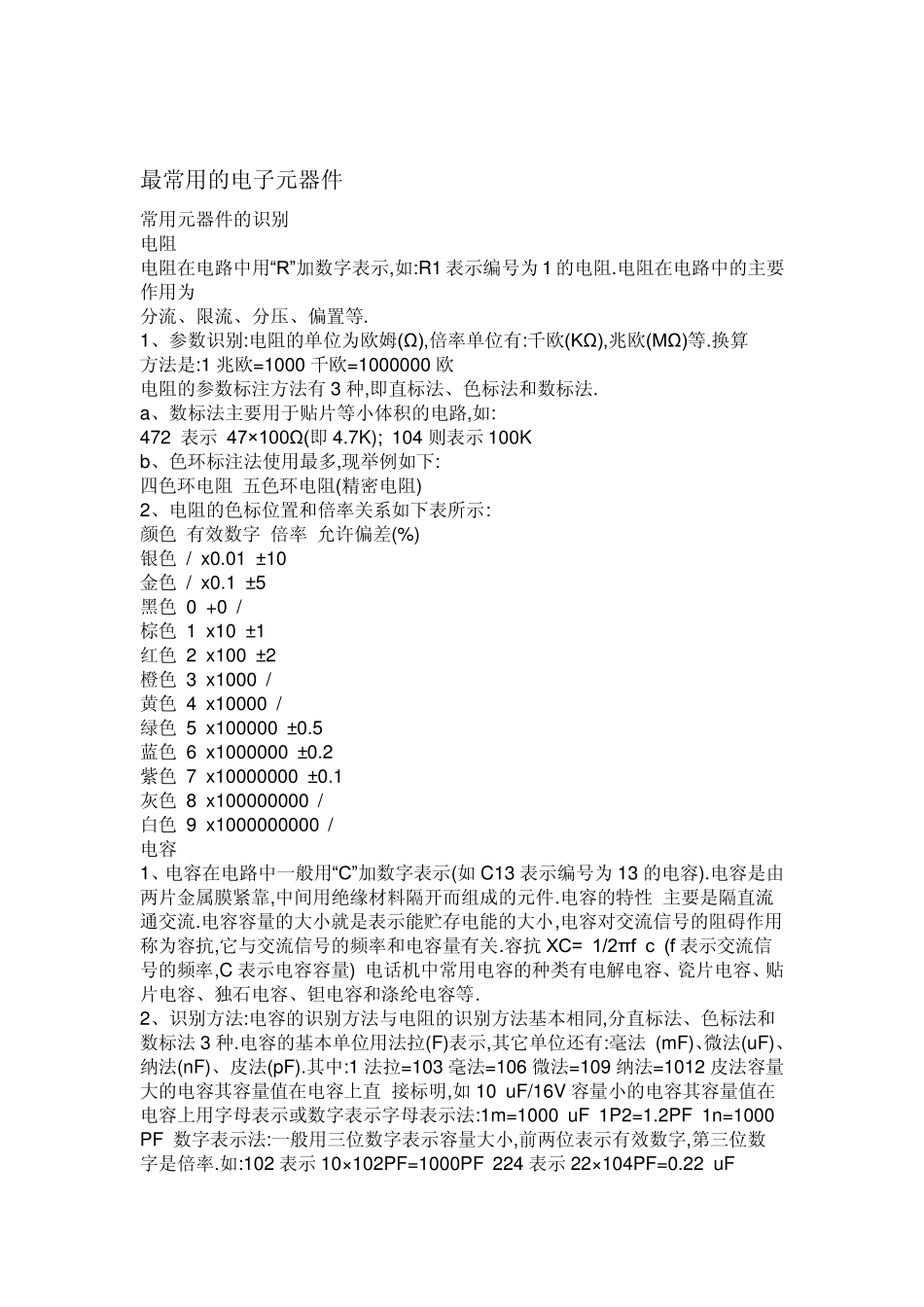

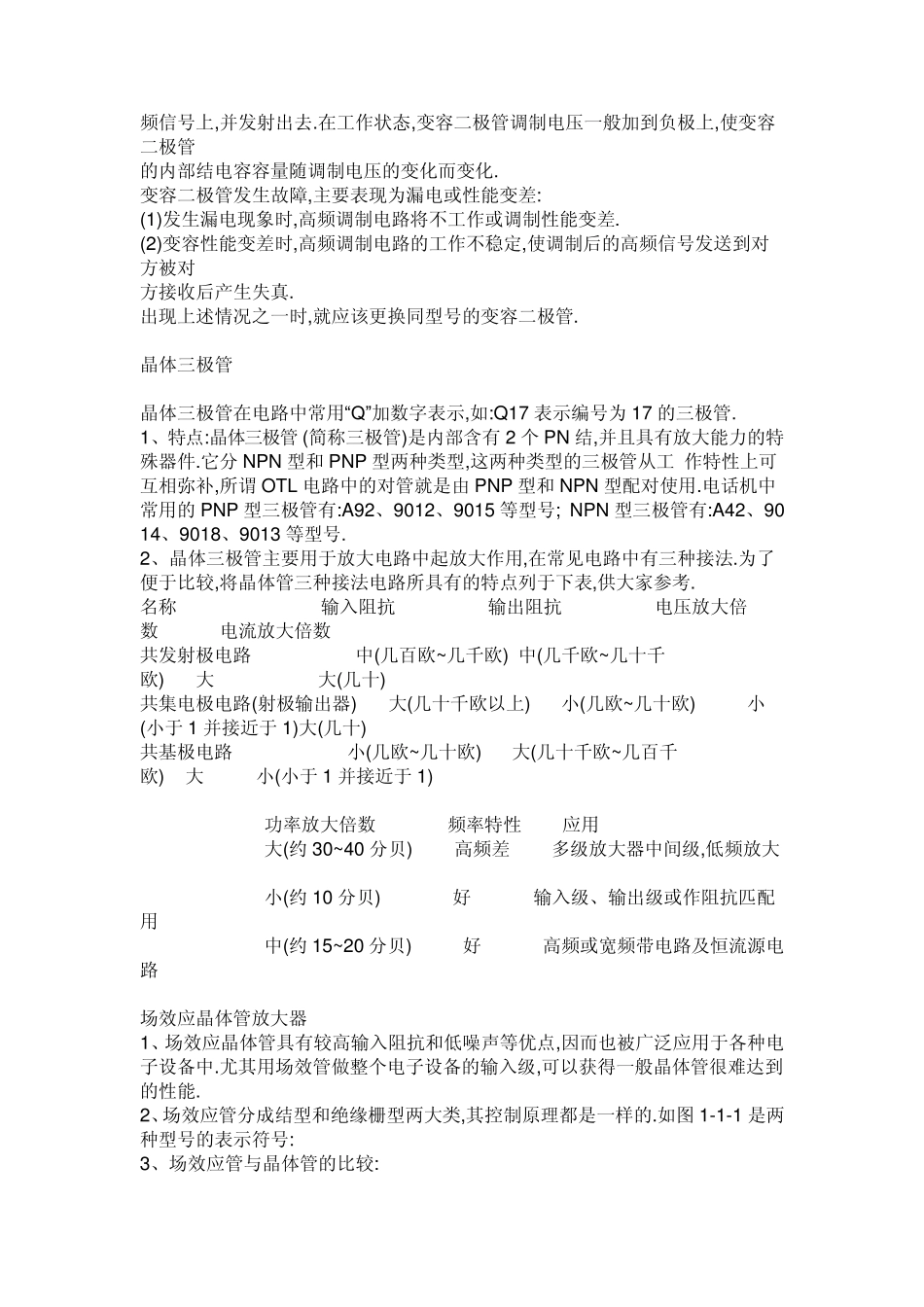

最常用的电子元器件 常用元器件的识别 电阻 电阻在电路中用“R” 加数字表示,如:R1 表示编号为1 的电阻.电阻在电路中的主要作用为 分流、限流、分压、偏置等. 1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等.换算 方法是:1 兆欧=1000 千欧=1000000 欧 电阻的参数标注方法有 3 种,即直标法、色标法和数标法. a、数标法主要用于贴片等小体积的电路,如: 472 表示 47×100Ω(即 4.7K); 104 则表示100K b、色环标注法使用最多,现举例如下: 四色环电阻 五色环电阻(精密电阻) 2、电阻的色标位置和倍率关系如下表所示: 颜色 有效数字 倍率 允许偏差(%) 银色 / x0.01 ±10 金色 / x0.1 ±5 黑色 0 +0 / 棕色 1 x10 ±1 红色 2 x100 ±2 橙色 3 x1000 / 黄色 4 x10000 / 绿色 5 x100000 ±0.5 蓝色 6 x1000000 ±0.2 紫色 7 x10000000 ±0.1 灰色 8 x100000000 / 白色 9 x1000000000 / 电容 1、电容在电路中一般用“C” 加数字表示(如C13 表示编号为13 的电容).电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件.电容的特性 主要是隔直流通交流.电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关.容抗 XC= 1/2πf c (f 表示交流信号的频率,C 表示电容容量) 电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等. 2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法 3 种.电容的基本单位用法拉(F)表示,其它单位还有:毫法 (mF)、微法(uF)、纳法(nF)、皮法(pF).其中:1 法拉=103 毫法=106 微法=109 纳法=1012 皮法容量大的电容其容量值在电容上直 接标明,如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率.如:102 表示10×102PF=1000PF 224 表示22×104PF=0.22 uF 3、电容容量误差 如:一瓷片电容为 104J 表示容量为 0. 1 uF、误差为±5%. 晶体二极管 晶体二极管在电路中常用“D”加数字表示,如: D5 表示编号为 5 的二极管. 1、 作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大...
