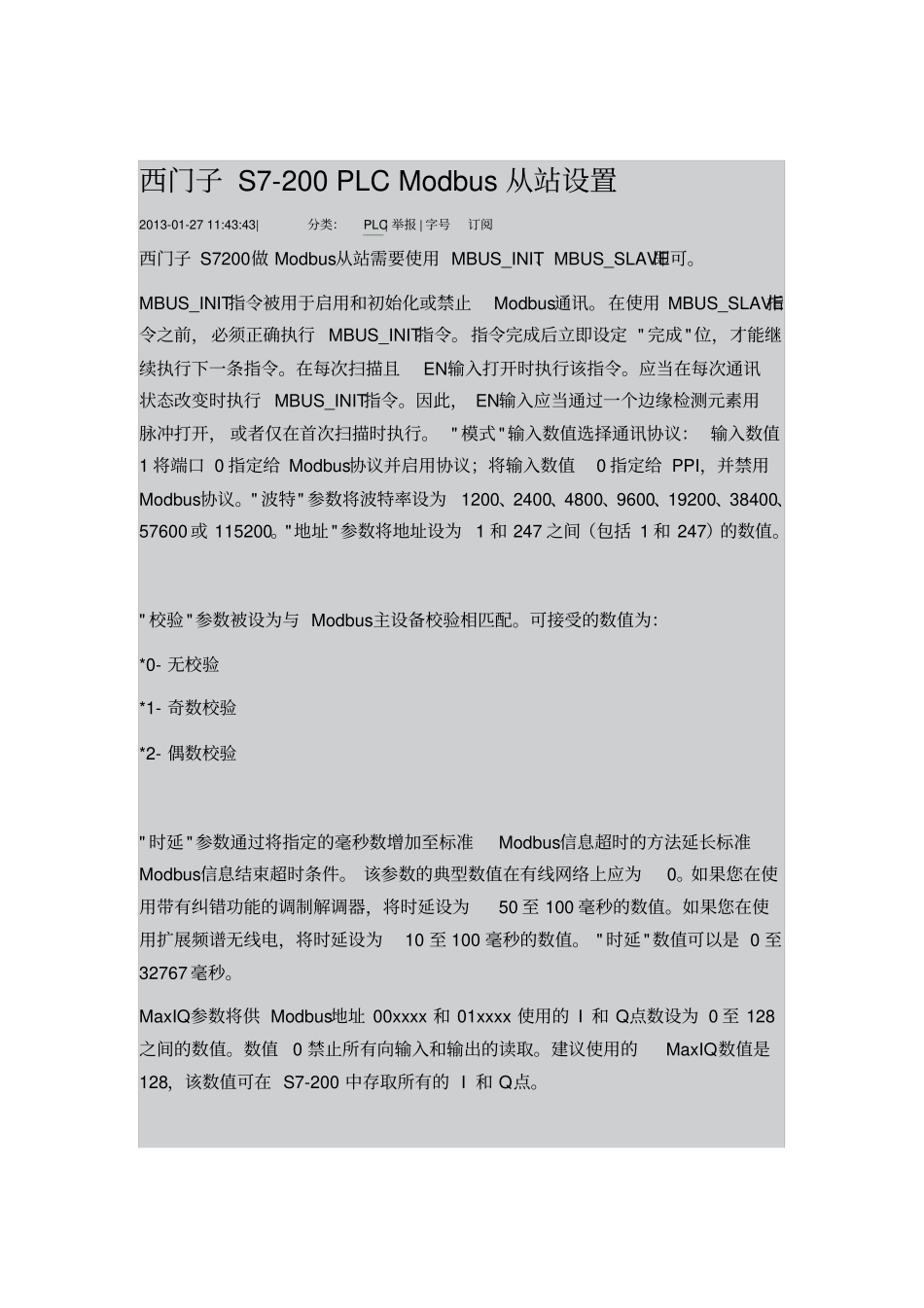

西门子 S7-200 PLC Modbus 从站设置2013-01-27 11:43:43| 分类：PLC| 举报 | 字号订阅西门子 S7200做 Modbus从站需要使用 MBUS_INIT、MBUS_SLAVE即可。MBUS_INIT指令被用于启用和初始化或禁止Modbus通讯。在使用 MBUS_SLAVE指令之前，必须正确执行 MBUS_INIT指令。指令完成后立即设定 " 完成 "位，才能继续执行下一条指令。在每次扫描且EN输入打开时执行该指令。应当在每次通讯状态改变时执行 MBUS_INIT指令。因此， EN输入应当通过一个边缘检测元素用脉冲打开， 或者仅在首次扫描时执行。 " 模式 "输入数值选择通讯协议： 输入数值1 将端口 0 指定给 Modbus协议并启用协议；将输入数值0 指定给 PPI，并禁用Modbus协议。" 波特" 参数将波特率设为1200、2400、4800、9600、19200、38400、57600 或 115200。"地址 "参数将地址设为 1 和 247 之间（包括 1 和 247）的数值。" 校验 "参数被设为与 Modbus主设备校验相匹配。可接受的数值为：*0- 无校验*1- 奇数校验*2- 偶数校验" 时延 "参数通过将指定的毫秒数增加至标准Modbus信息超时的方法延长标准Modbus信息结束超时条件。 该参数的典型数值在有线网络上应为0。如果您在使用带有纠错功能的调制解调器，将时延设为50 至 100 毫秒的数值。如果您在使用扩展频谱无线电，将时延设为10 至 100 毫秒的数值。 " 时延 "数值可以是 0 至32767 毫秒。MaxIQ参数将供 Modbus地址 00xxxx 和 01xxxx 使用的 I 和 Q点数设为 0 至 128之间的数值。数值0 禁止所有向输入和输出的读取。建议使用的MaxIQ数值是128，该数值可在 S7-200 中存取所有的 I 和 Q点。MaxAI参数将供 Modbus地址 03xxx 使用的字输入（ AI ）寄存器数目设为0 至 32之间的数值。 数值 0 禁止模拟输入的读数。 建议使用的 MaxAI数值如下， 这些数值可允许存取所有的S7-200 模拟输入：*0 用于 CPU 221*16 用于 CPU 222*32 用于 CPU 224、226 和 226XMMaxHold参数设定供 Modbus地址 04xxx 使用的 V内存中的字保持寄存器数目。例如，为了允许主设备存取2000 个字节的 V 内存，将 MaxHold设为 1000 个字的数值（保持寄存器）。HoldStart参数是 V内存中保持寄存器的起始地址。该数值一般被设为VB0，因此 HoldStart参数被设为 &VB0（VB0地址）。其他 V 内存地址可指定为保持寄存器的起始地址，以便在项目的其他地方使用VB0。Mod...
