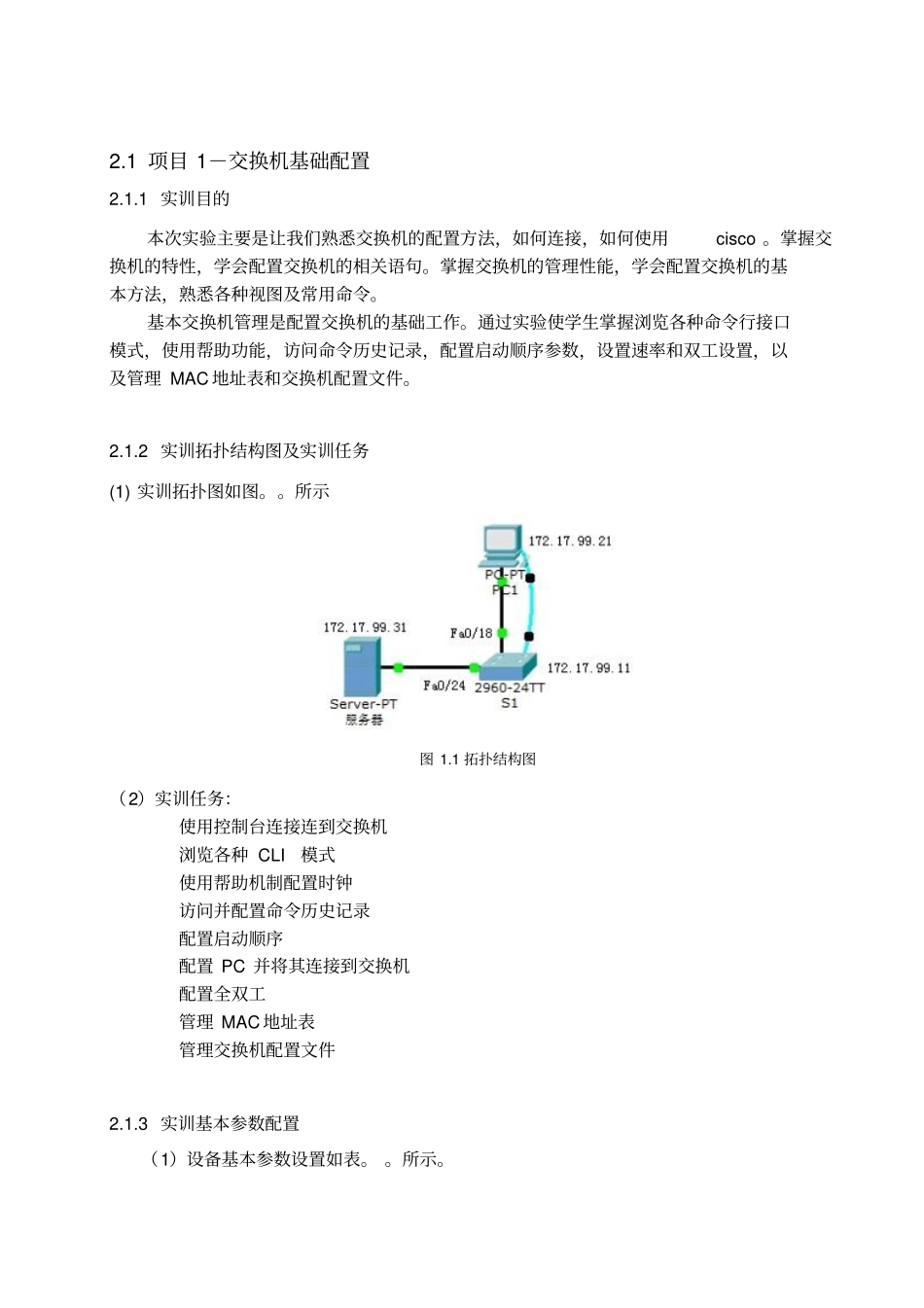

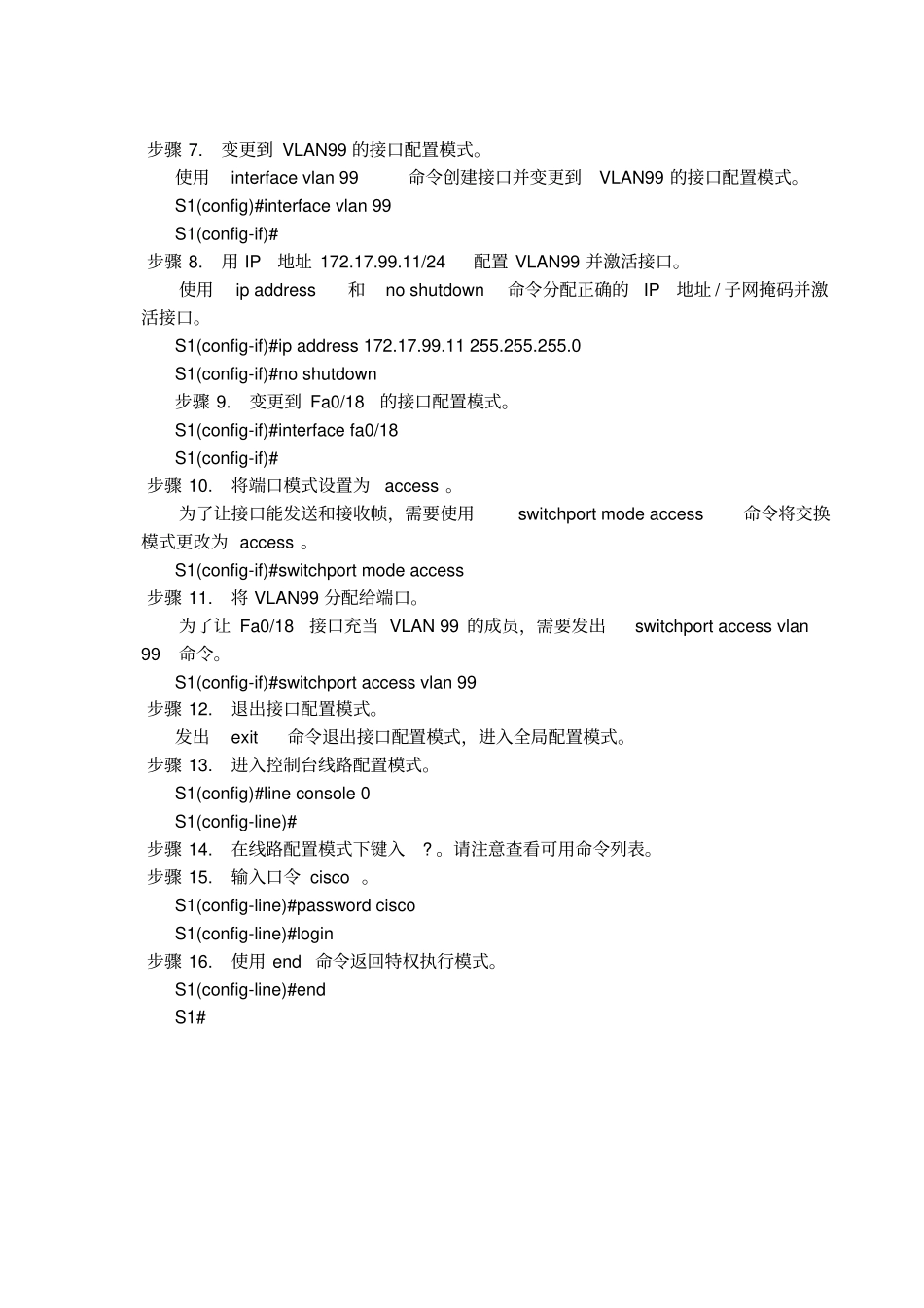

2.1 项目 1－交换机基础配置2.1.1 实训目的本次实验主要是让我们熟悉交换机的配置方法，如何连接，如何使用cisco 。掌握交换机的特性，学会配置交换机的相关语句。掌握交换机的管理性能，学会配置交换机的基本方法，熟悉各种视图及常用命令。基本交换机管理是配置交换机的基础工作。通过实验使学生掌握浏览各种命令行接口模式，使用帮助功能，访问命令历史记录，配置启动顺序参数，设置速率和双工设置，以及管理 MAC 地址表和交换机配置文件。2.1.2 实训拓扑结构图及实训任务(1) 实训拓扑图如图。。所示图 1.1 拓扑结构图（2）实训任务：使用控制台连接连到交换机浏览各种 CLI 模式使用帮助机制配置时钟访问并配置命令历史记录配置启动顺序配置 PC 并将其连接到交换机配置全双工管理 MAC 地址表管理交换机配置文件2.1.3 实训基本参数配置（1）设备基本参数设置如表。 。所示。表。。。 设备基本参数设备接口IP 地址子网掩码S1VLAN99172.17.99.11255.255.255.0PC1网卡172.17.99.21255.255.255.0服务器网卡172.17.99.31255.255.255.02.1.4 实训操作步骤（1）任务 1 ：连接到交换机步骤 1. 连接 S1 与 PC1。使用控制台电缆将 PC1 上的 RS 232 接口与交换机 S1 上的控制台接口相连。单击PC1，然后单击Desktop（桌面）选项卡，选择该选项卡中的Terminal（终端）。保留终端配置的下列默认设置不变，然后单击OK（确定）：Bits Per Second（每秒位数） = 9600 Data Bits （数据位） = 8 Parity （奇偶校验） = None（无）Stop Bits（停止位） = 1 Flow Control（流量控制） = None（无）现在已建立到 S1 的控制台连接。按Enter 进入交换机提示符。（2）任务 2 ：浏览各种 CLI 模式步骤 1. 在用户执行模式下键入 ? 。请注意查看可用命令列表。在用户执行模式下，可用命令仅限于基本监控命令。步骤 2. 使用 enable 命令进入特权执行模式。Switch>enable Switch# 提示符从 > 变为 # 。步骤 3. 在特权执行模式下键入 ? 。请注意查看可用命令列表。与用户执行模式相比，现在有更多可用的命令。除了基本监控命令外，现在还可以使用配置命令和管理命令。步骤 4. 变更到全局配置模式。Switch#configure terminal Switch(config)# 步骤 5. 在全局配置模式下键入 ? 。请注意查看可用命令列表。步骤 6. 将 S1 配置为主机名。Switch(config)#hostname S1 S1(config)#...
