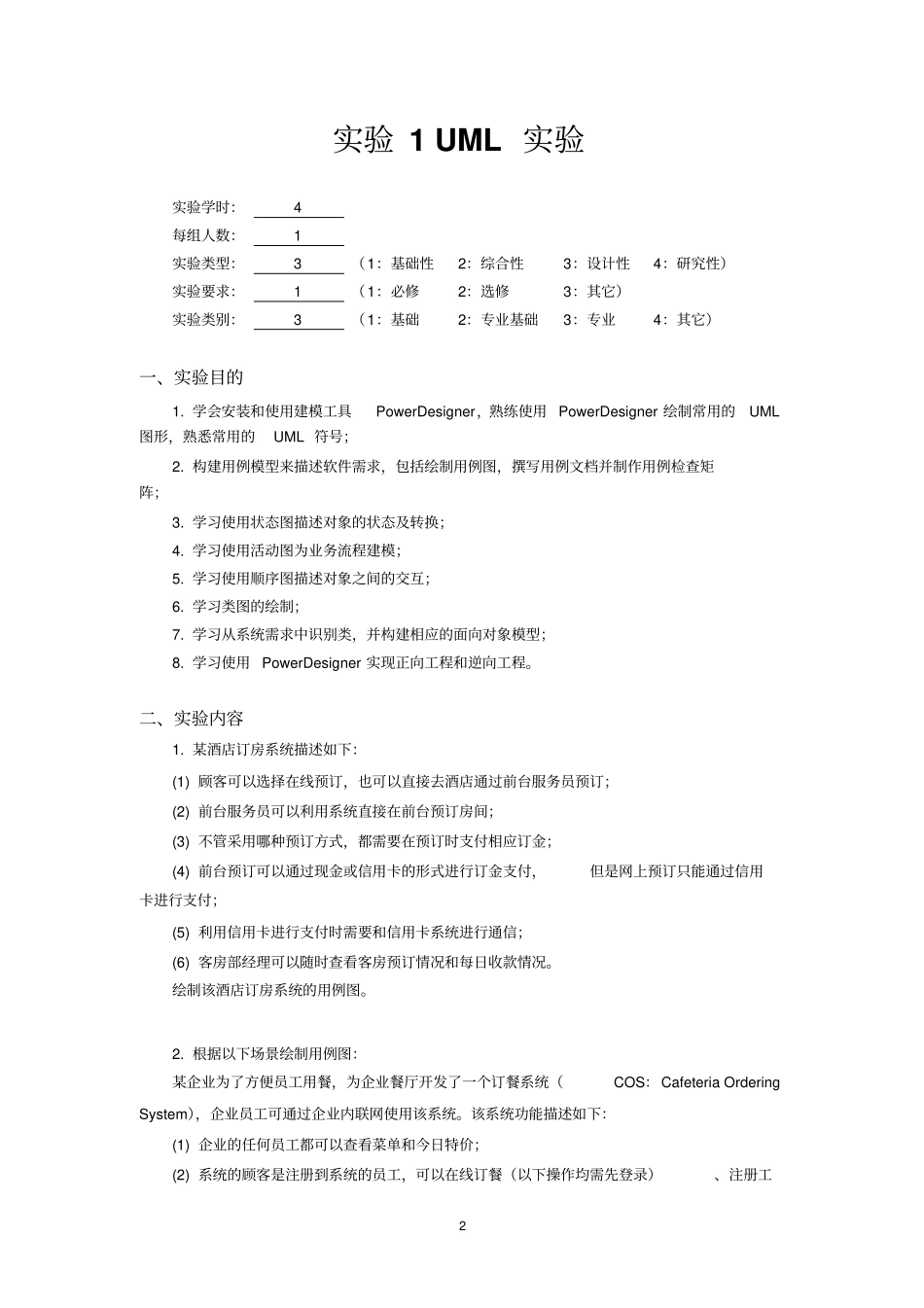

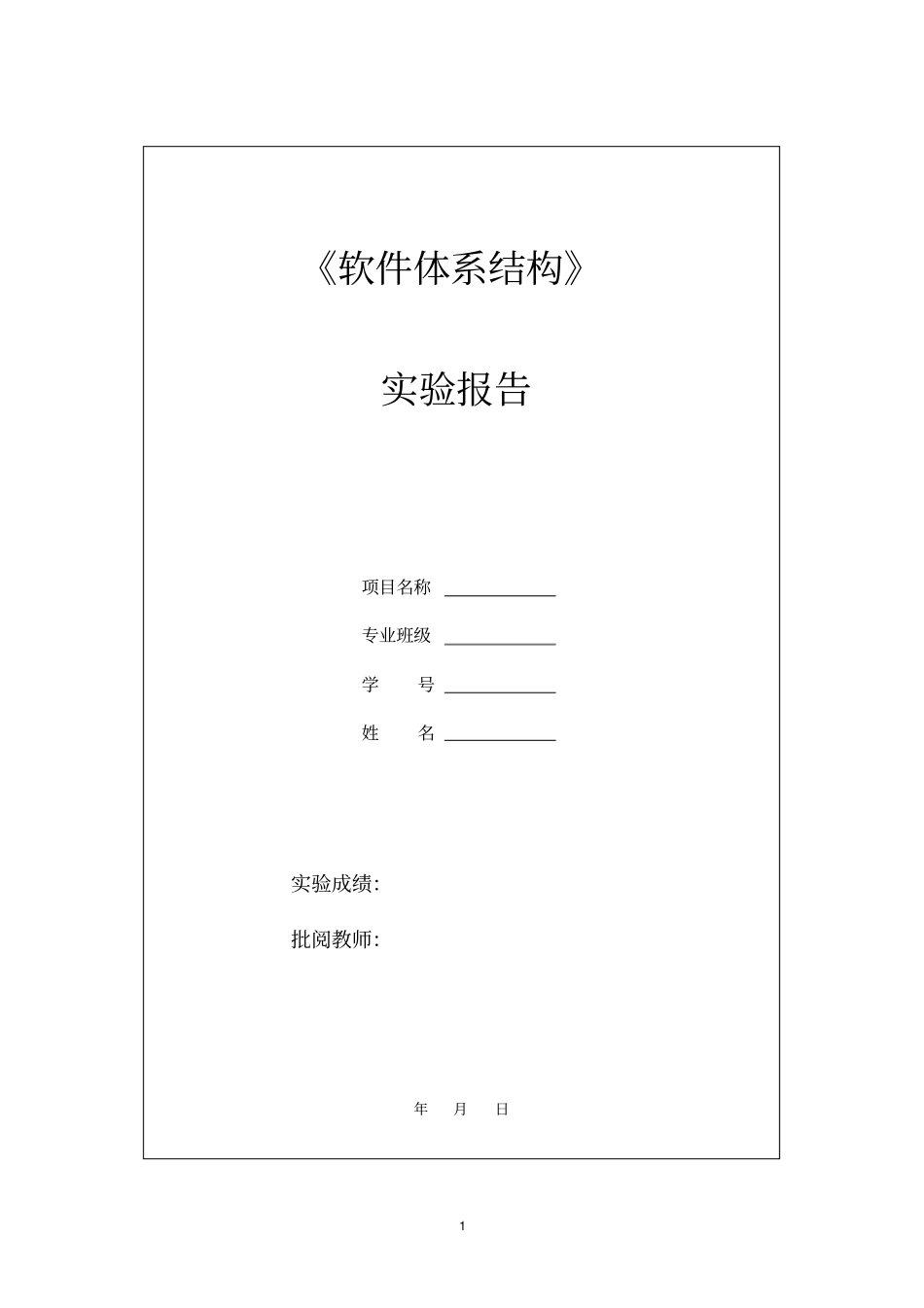

1 《软件体系结构》实验报告项目名称专业班级学号姓名实验成绩：批阅教师：年月日2 实验 1 UML 实验实验学时：4 每组人数：1 实验类型：3 （1：基础性2：综合性3：设计性4：研究性）实验要求：1 （1：必修2：选修3：其它）实验类别：3 （1：基础2：专业基础3：专业4：其它）一、实验目的1. 学会安装和使用建模工具PowerDesigner，熟练使用 PowerDesigner 绘制常用的UML图形，熟悉常用的UML 符号；2. 构建用例模型来描述软件需求，包括绘制用例图，撰写用例文档并制作用例检查矩阵；3. 学习使用状态图描述对象的状态及转换；4. 学习使用活动图为业务流程建模；5. 学习使用顺序图描述对象之间的交互；6. 学习类图的绘制；7. 学习从系统需求中识别类，并构建相应的面向对象模型；8. 学习使用 PowerDesigner 实现正向工程和逆向工程。二、实验内容1. 某酒店订房系统描述如下：(1) 顾客可以选择在线预订，也可以直接去酒店通过前台服务员预订；(2) 前台服务员可以利用系统直接在前台预订房间；(3) 不管采用哪种预订方式，都需要在预订时支付相应订金；(4) 前台预订可以通过现金或信用卡的形式进行订金支付，但是网上预订只能通过信用卡进行支付；(5) 利用信用卡进行支付时需要和信用卡系统进行通信；(6) 客房部经理可以随时查看客房预订情况和每日收款情况。绘制该酒店订房系统的用例图。2. 根据以下场景绘制用例图：某企业为了方便员工用餐，为企业餐厅开发了一个订餐系统（COS：Cafeteria Ordering System），企业员工可通过企业内联网使用该系统。该系统功能描述如下：(1) 企业的任何员工都可以查看菜单和今日特价；(2) 系统的顾客是注册到系统的员工，可以在线订餐（以下操作均需先登录）、注册工3 资支付、修改订餐信息和删除订餐信息，在注册工资支付时需要通过工资系统进行身份验证；(3) 餐厅员工是特殊的顾客，可以进行备餐（系统记录备餐信息）、生成付费请求和请求送餐，其中对于注册使用工资支付的顾客生成付费请求并发送给工资系统；(4) 菜单管理员是餐厅员工的一种，可以管理菜单；(5) 送餐员也是餐厅员工的一种，可以打印送餐说明、记录送餐信息（如送餐时间）以及记录收费（对于没有注册工资支付的顾客，由送餐员收取现金后记录）。3. 根据以下场景绘制用例图：某公司需开发一个反馈处理系统作为其CRM 的一部分。系统基本功能描述如下：(1) 客户可通过系统发布反馈信息；(2) 公司客户关系 (...
