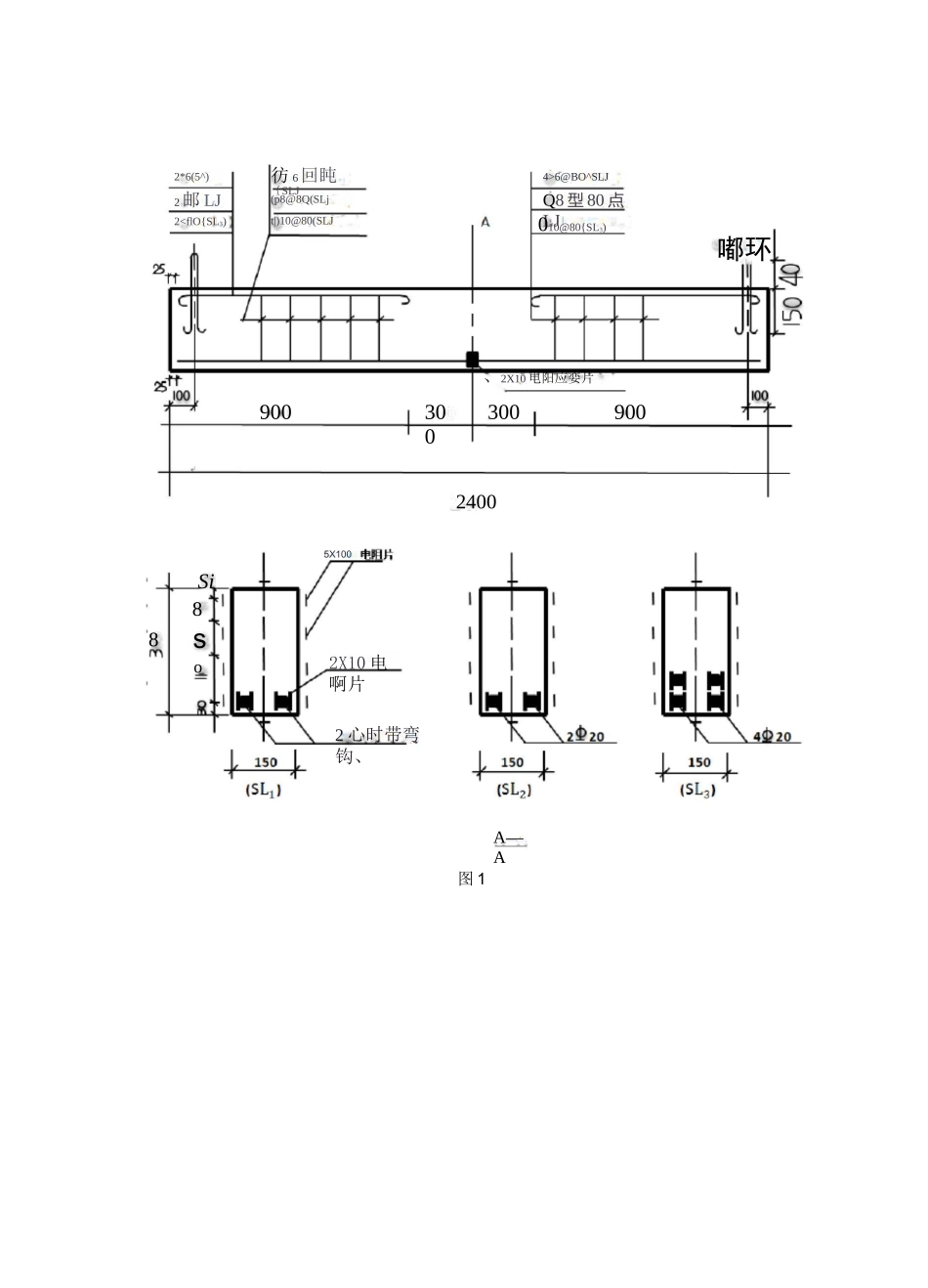

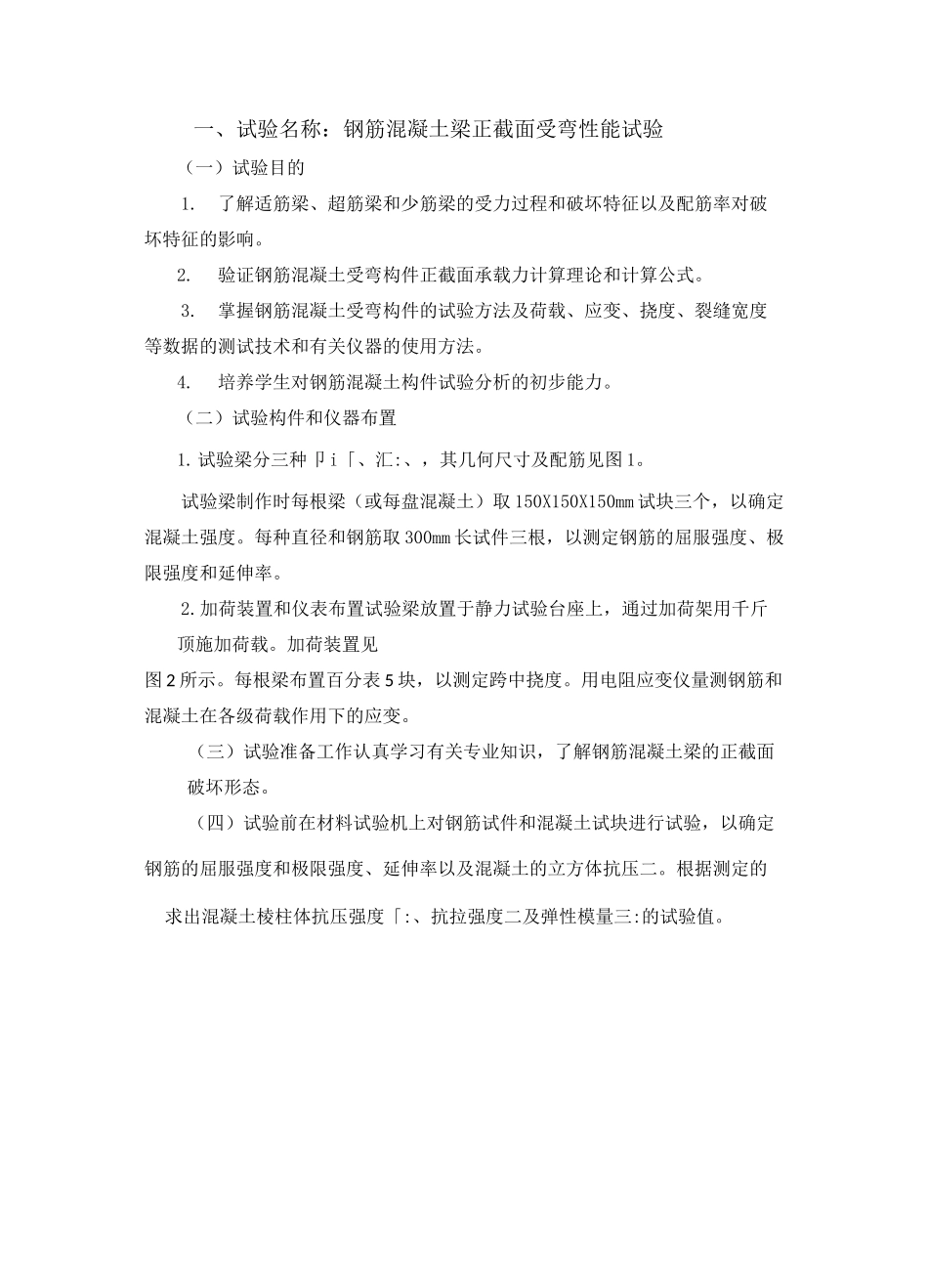

郑州大学现代远程教育综合性实践环节》试验指导赵军楚留声编一、试验名称：钢筋混凝土梁正截面受弯性能试验（一）试验目的1.了解适筋梁、超筋梁和少筋梁的受力过程和破坏特征以及配筋率对破坏特征的影响。2.验证钢筋混凝土受弯构件正截面承载力计算理论和计算公式。3.掌握钢筋混凝土受弯构件的试验方法及荷载、应变、挠度、裂缝宽度等数据的测试技术和有关仪器的使用方法。4.培养学生对钢筋混凝土构件试验分析的初步能力。（二）试验构件和仪器布置1.试验梁分三种卩 i「、汇:、，其几何尺寸及配筋见图 1。试验梁制作时每根梁（或每盘混凝土）取 150X150X150mm 试块三个，以确定混凝土强度。每种直径和钢筋取 300mm 长试件三根，以测定钢筋的屈服强度、极限强度和延伸率。2.加荷装置和仪表布置试验梁放置于静力试验台座上，通过加荷架用千斤顶施加荷载。加荷装置见图 2 所示。每根梁布置百分表 5 块，以测定跨中挠度。用电阻应变仪量测钢筋和混凝土在各级荷载作用下的应变。（三）试验准备工作认真学习有关专业知识，了解钢筋混凝土梁的正截面破坏形态。（四）试验前在材料试验机上对钢筋试件和混凝土试块进行试验，以确定钢筋的屈服强度和极限强度、延伸率以及混凝土的立方体抗压二。根据测定的求出混凝土棱柱体抗压强度「:、抗拉强度二及弹性模量三:的试验值。300900嘟环、2X10 电阳应娈片24002*6(5^)彷 6回盹｛SLJ2邮 LJ(p8@8Q(SLj26@BO^SLJQ8 型 80 点LJ010@80{SL3)900300Si8so85X1002X10 电啊片2 心时带弯钩、A—A图 1图 2(五)估算开裂荷载二，图 3 为试验梁加荷时的计算简图。纯弯段 CD 的弯矩为n333-1，--图 3开裂弯矩二:.按下式计算Mcr=0.292(1+2.5a1)ftbh2式中 b、h 分别为试验梁的宽度和高度。二匚二。口为钢筋的截面积。三二乙为钢筋的弹性模量，取值 Mpa,三：为砼弹性模量。则开裂荷载为（六）估算破坏荷载二1. 计算-:::；::-h-：：：：：：、-p=caf/fmax1cyp.=0.45f/fminty本试验单排钢筋 a=35mm。2.计算破坏弯矩二若：W：：：：：：：表示试验梁为少筋梁若--：：：：：：＜_-表示试验梁为适筋梁则 x=fA/(afb)ys1cM=afbx(h-0.5x)u1c0若；＞：：□-：：表示试验梁为超筋梁则由 afbx=oA1css解出 x 按下式计算破坏弯矩:Mu=°sAs(h0-0.5X)3.计算破坏荷载二（七）试验步骤 1．量测实际尺寸，熟悉仪表操作。加荷载前，仔细量测试验梁的长、宽、高、电阻应变片位置以及支座和加荷...
