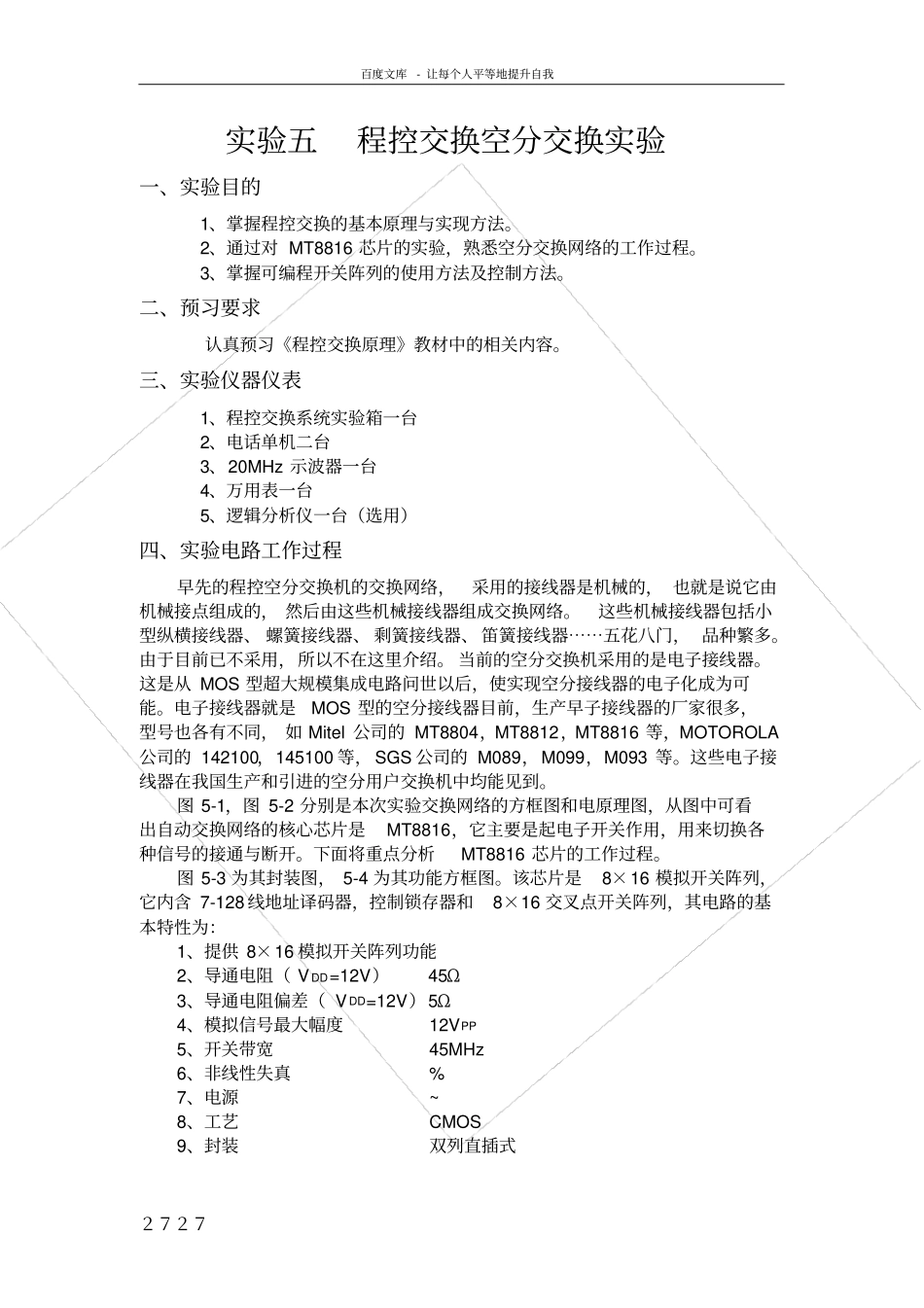

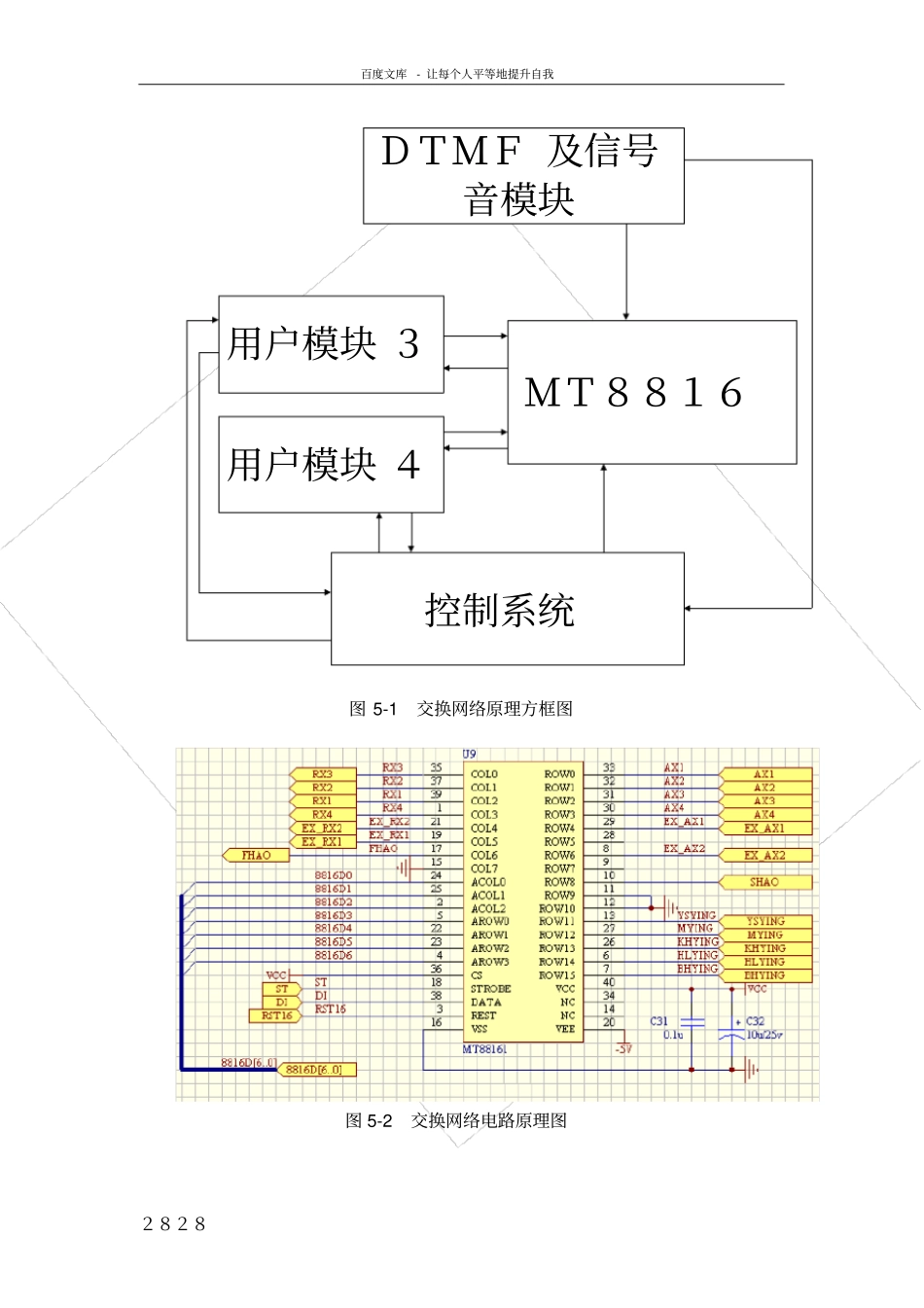

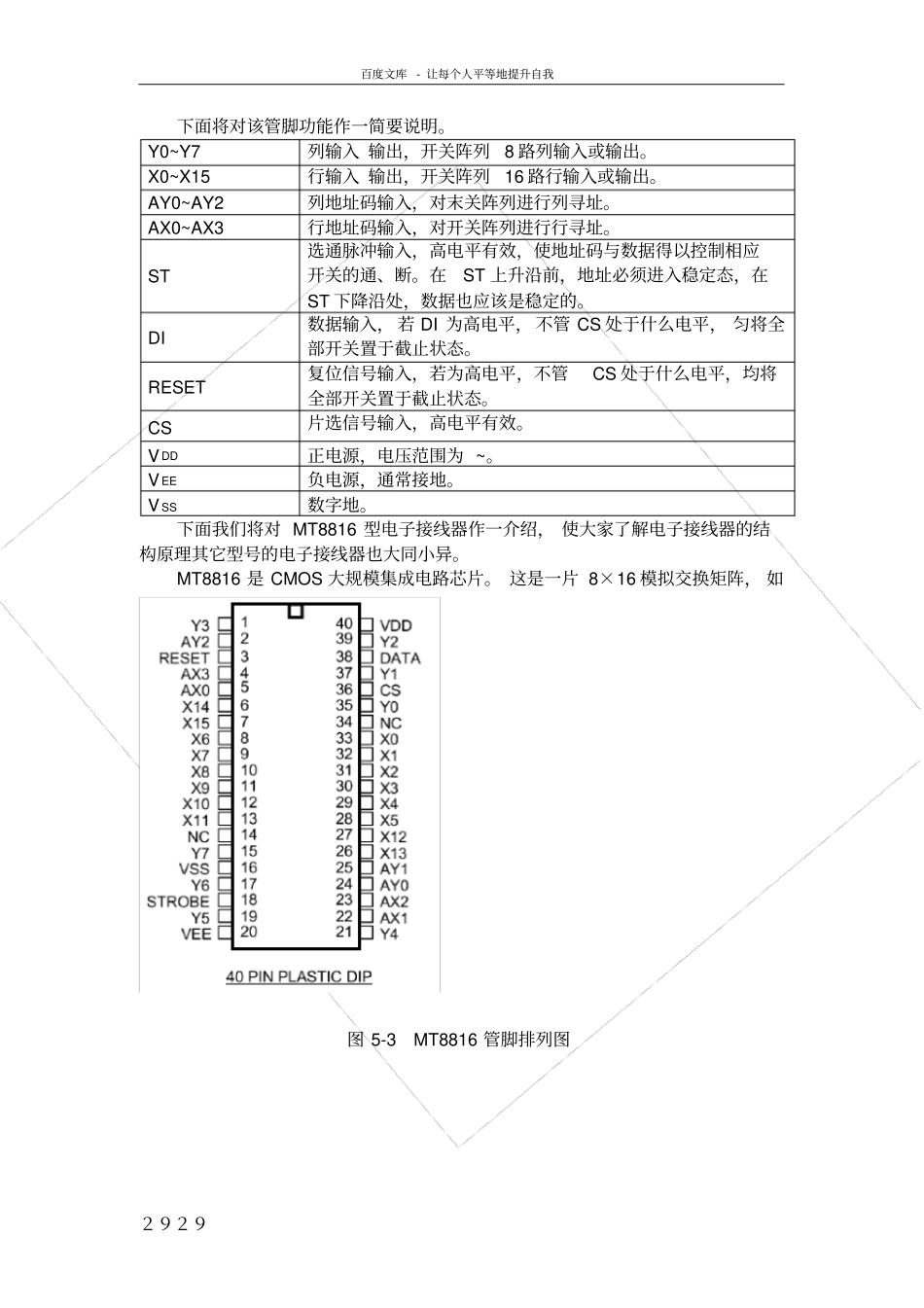

百度文库- 让每个人平等地提升自我２７２７实验五程控交换空分交换实验一、实验目的1、掌握程控交换的基本原理与实现方法。2、通过对 MT8816 芯片的实验，熟悉空分交换网络的工作过程。3、掌握可编程开关阵列的使用方法及控制方法。二、预习要求认真预习《程控交换原理》教材中的相关内容。三、实验仪器仪表1、程控交换系统实验箱一台2、电话单机二台3、20MHz 示波器一台4、万用表一台5、逻辑分析仪一台（选用）四、实验电路工作过程早先的程控空分交换机的交换网络，采用的接线器是机械的， 也就是说它由机械接点组成的， 然后由这些机械接线器组成交换网络。这些机械接线器包括小型纵横接线器、 螺簧接线器、 剩簧接线器、 笛簧接线器⋯⋯五花八门， 品种繁多。由于目前已不采用，所以不在这里介绍。 当前的空分交换机采用的是电子接线器。这是从 MOS 型超大规模集成电路问世以后，使实现空分接线器的电子化成为可能。电子接线器就是MOS 型的空分接线器目前，生产早子接线器的厂家很多，型号也各有不同， 如 Mitel 公司的 MT8804，MT8812，MT8816 等，MOTOROLA公司的 142100，145100 等， SGS 公司的 M089，M099，M093 等。这些电子接线器在我国生产和引进的空分用户交换机中均能见到。图 5-1，图 5-2 分别是本次实验交换网络的方框图和电原理图，从图中可看出自动交换网络的核心芯片是MT8816，它主要是起电子开关作用，用来切换各种信号的接通与断开。下面将重点分析MT8816 芯片的工作过程。图 5-3 为其封装图， 5-4 为其功能方框图。该芯片是8×16 模拟开关阵列，它内含 7-128 线地址译码器，控制锁存器和8×16 交叉点开关阵列，其电路的基本特性为：1、提供 8×16 模拟开关阵列功能2、导通电阻（ V DD=12V）45Ω3、导通电阻偏差（ V DD=12V）5Ω4、模拟信号最大幅度12VPP5、开关带宽45MHz 6、非线性失真% 7、电源~ 8、工艺CMOS 9、封装双列直插式百度文库- 让每个人平等地提升自我２８２８３用户模块 ４用户模块 ＭＴ８８１６控制系统ＤＴＭＦ 及信号音模块图 5-1 交换网络原理方框图图 5-2 交换网络电路原理图百度文库- 让每个人平等地提升自我２９２９下面将对该管脚功能作一简要说明。Y0~Y7 列输入 输出，开关阵列8 路列输入或输出。X0~X15 行输入 输出，开关阵列16 路行输入或输出。AY0~AY2 列地址码输入，对末关阵列进行列寻址。AX0~AX3 行地址码输入，对开关阵列进行...
