试验用多用电表测量电学中的物理量

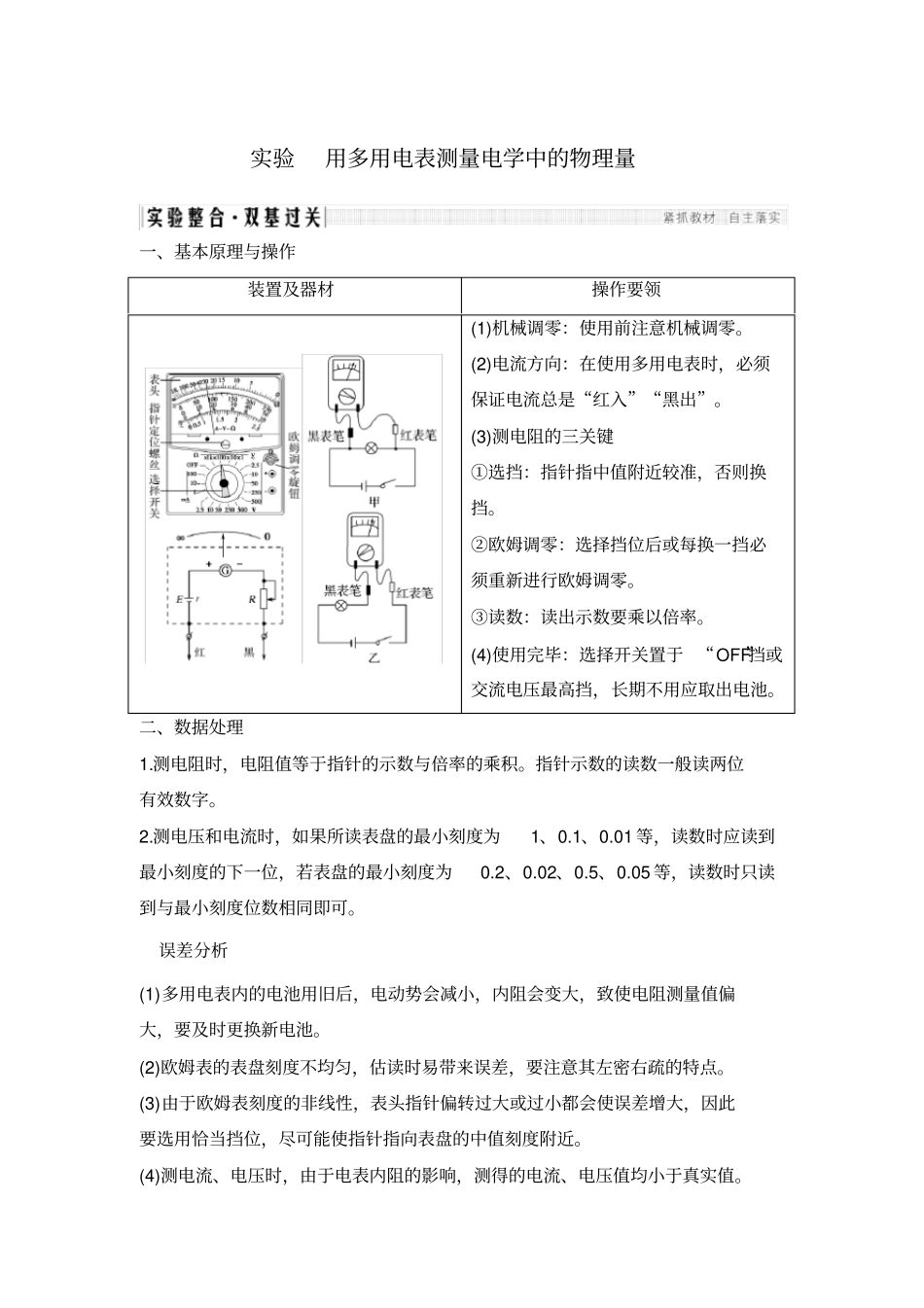

实验用多用电表测量电学中的物理量一、基本原理与操作装置及器材操作要领(1)机械调零：使用前注意机械调零。(2)电流方向：在使用多用电表时，必须保证电流总是“红入”“黑出”。(3)测电阻的三关键①选挡：指针指中值附近较准，否则换挡。②欧姆调零：选择挡位后或每换一挡必须重新进行欧姆调零。③读数：读出示数要乘以倍率。(4)使用完毕：选择开关置于 “OFF”挡或交流电压最高挡，长期不用应取出电池。二、数据处理1.测电阻时，电阻值等于指针的示数与倍率的乘积。指针示数的读数一般读两位有效数字。2.测电压和电流时，如果所读表盘的最小刻度为1、0.1、0.01 等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05 等，读数时只读到与最小刻度位数相同即可。误差分析(1)多用电表内的电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换新电池。(2)欧姆表的表盘刻度不均匀，估读时易带来误差，要注意其左密右疏的特点。(3)由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，尽可能使指针指向表盘的中值刻度附近。(4)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。(5)读数时的观测易造成偶然误差，视线要垂直表盘正对指针读数。教材原型实验【例 1】 如图 1 甲为多用电表的示意图， 现用它测量一个阻值约为20 Ω的电阻，测量步骤如下：图 1 (1)调节________ ，使电表指针停在 ________ (选填“电阻”或“电流”)的 “0”刻线。(2)将选择开关旋转到“Ω”挡的 ______ ( 选填“× 1”“× 10”“× 100”或“× 1 k”)位置。(3)将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接， 调节 ________ ，使电表指针对准 ________ (选填“电阻”或“电流”)的“0”刻线。(4)将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为 ________ Ω。(5)测量完毕，将选择开关旋转到“OFF”位置。解析使用多用电表欧姆挡，先机械调零。中值电阻为15 Ω，测量 20 Ω的电阻时，要使用 “× 1”的倍率，然后进行欧姆调零；由刻度盘和倍率可知，测量电阻的阻值为 19 Ω。答案(1)指针定位螺丝电流(2)×1(3)欧姆调零旋钮电阻(4)19 在不知道待测电阻的估计值时，应先从小倍率开始， 熟记 “小倍率小角度偏， 大倍率大角度偏 ”(因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧...
