试验高电压试验指导书

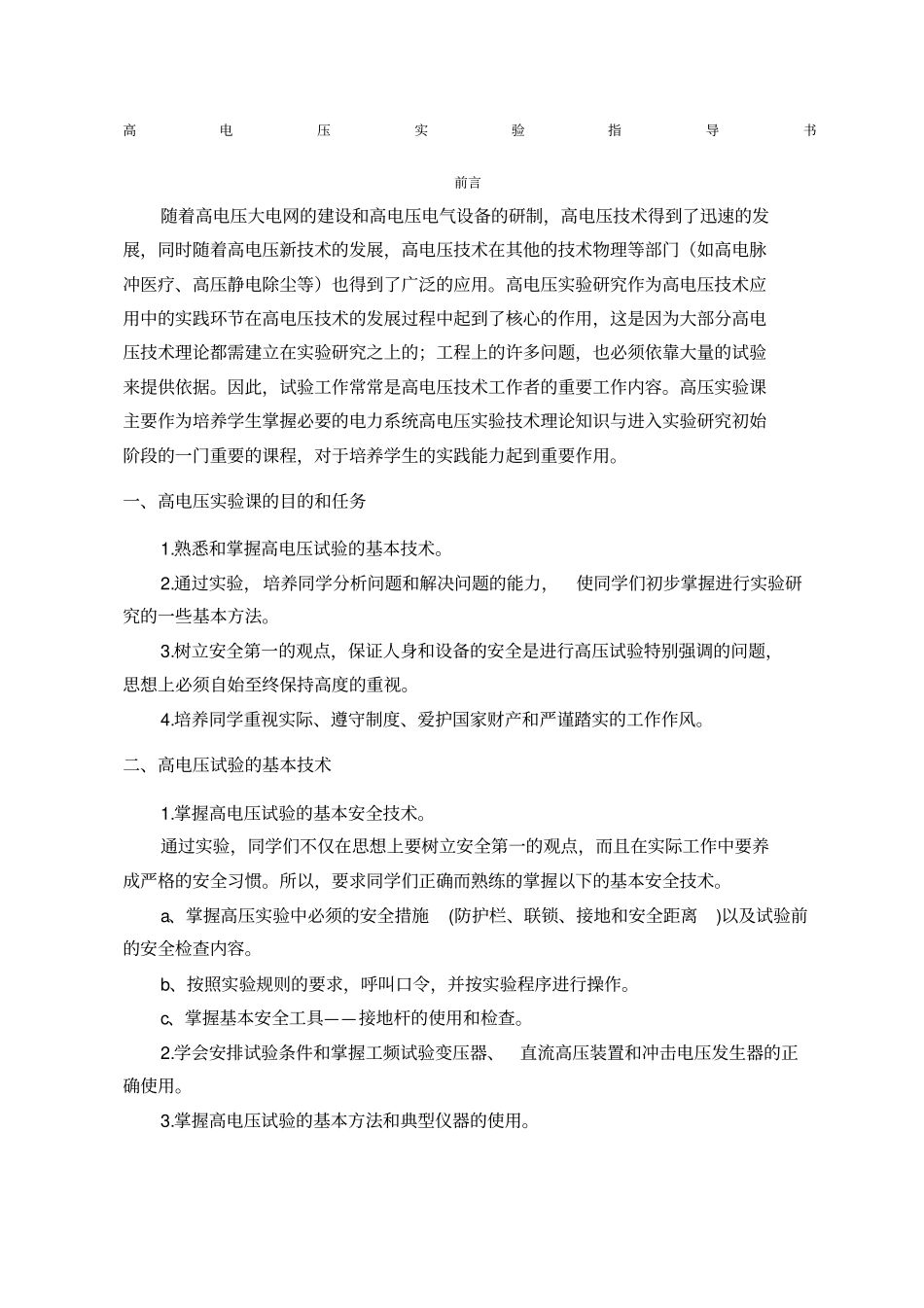

高电压实验指导书前言随着高电压大电网的建设和高电压电气设备的研制，高电压技术得到了迅速的发展，同时随着高电压新技术的发展，高电压技术在其他的技术物理等部门（如高电脉冲医疗、高压静电除尘等）也得到了广泛的应用。高电压实验研究作为高电压技术应用中的实践环节在高电压技术的发展过程中起到了核心的作用，这是因为大部分高电压技术理论都需建立在实验研究之上的；工程上的许多问题，也必须依靠大量的试验来提供依据。因此，试验工作常常是高电压技术工作者的重要工作内容。高压实验课主要作为培养学生掌握必要的电力系统高电压实验技术理论知识与进入实验研究初始阶段的一门重要的课程，对于培养学生的实践能力起到重要作用。一、高电压实验课的目的和任务1.熟悉和掌握高电压试验的基本技术。2.通过实验，培养同学分析问题和解决问题的能力，使同学们初步掌握进行实验研究的一些基本方法。3.树立安全第一的观点，保证人身和设备的安全是进行高压试验特别强调的问题，思想上必须自始至终保持高度的重视。4.培养同学重视实际、遵守制度、爱护国家财产和严谨踏实的工作作风。二、高电压试验的基本技术1.掌握高电压试验的基本安全技术。通过实验，同学们不仅在思想上要树立安全第一的观点，而且在实际工作中要养成严格的安全习惯。所以，要求同学们正确而熟练的掌握以下的基本安全技术。a、掌握高压实验中必须的安全措施(防护栏、联锁、接地和安全距离)以及试验前的安全检查内容。b、按照实验规则的要求，呼叫口令，并按实验程序进行操作。c、掌握基本安全工具——接地杆的使用和检查。2.学会安排试验条件和掌握工频试验变压器、直流高压装置和冲击电压发生器的正确使用。3.掌握高电压试验的基本方法和典型仪器的使用。a、掌握主要电力设备 (套管、避雷器、 电力变压器、 线路绝缘子、 电缆、电容器等 )绝缘的基本检查和试验方法，包括绝缘电阻、泄漏电流、介质损耗因数、局部放电等的测量。以及击穿试验、耐压试验等。b、掌握测量球隙、静电电压表、多种分压器、局部放电仪、高压示波器、以及数字量的测量和使用方法。表 1 电压——安全距离表电压值 (KV) 距离 (cm) 交流或直流冲击100 以下30 30 100—— 200 60 60 500 180 180 1000 350 300 三、实验过程注意事项1.做高压实验必须严肃、认真、精力集中。高压操作者，手不要离开跳闸按扭，注意监视电表及现场，不得擅离职守。实验时，不得谈笑或进行其它工作。若...
