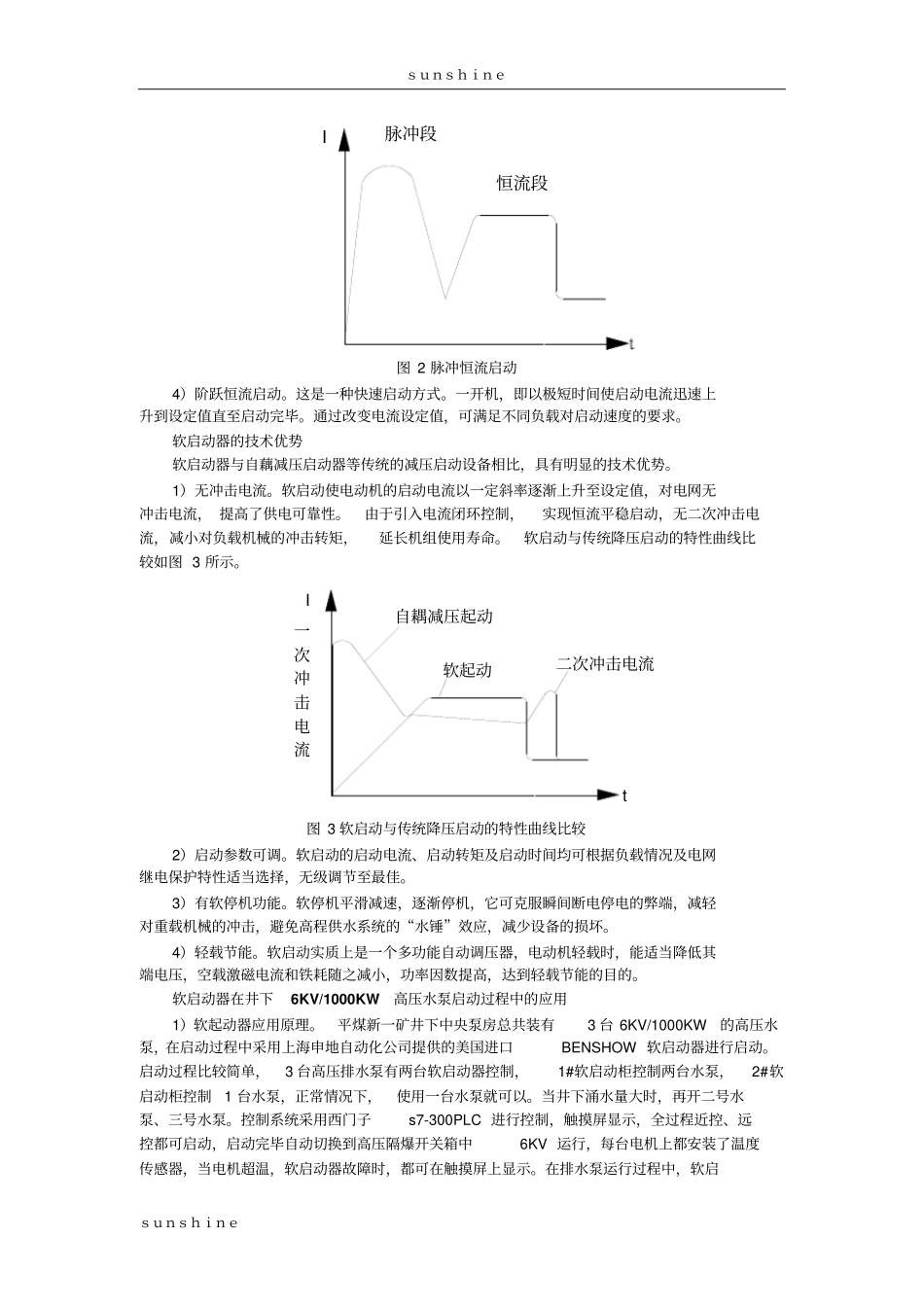

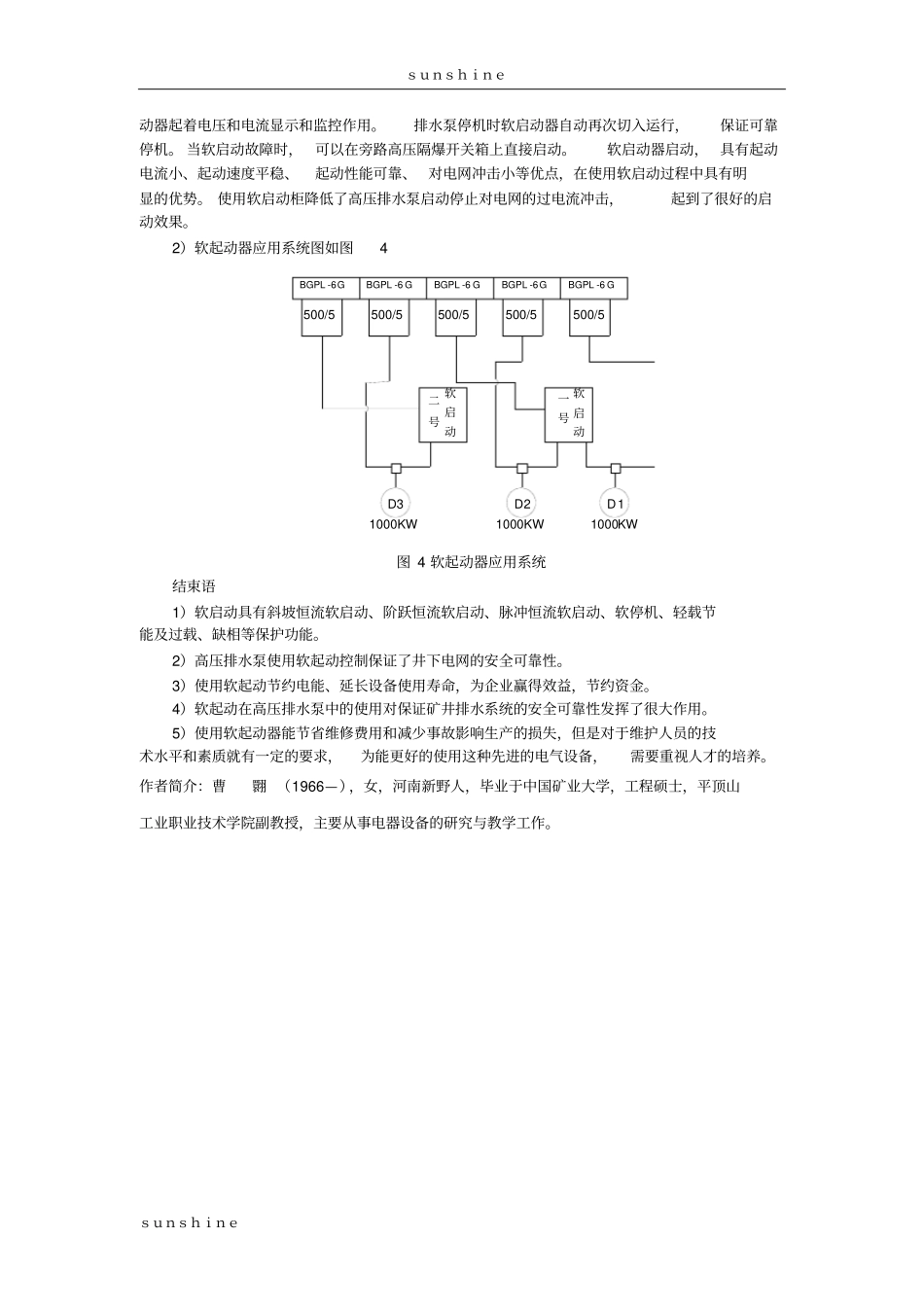

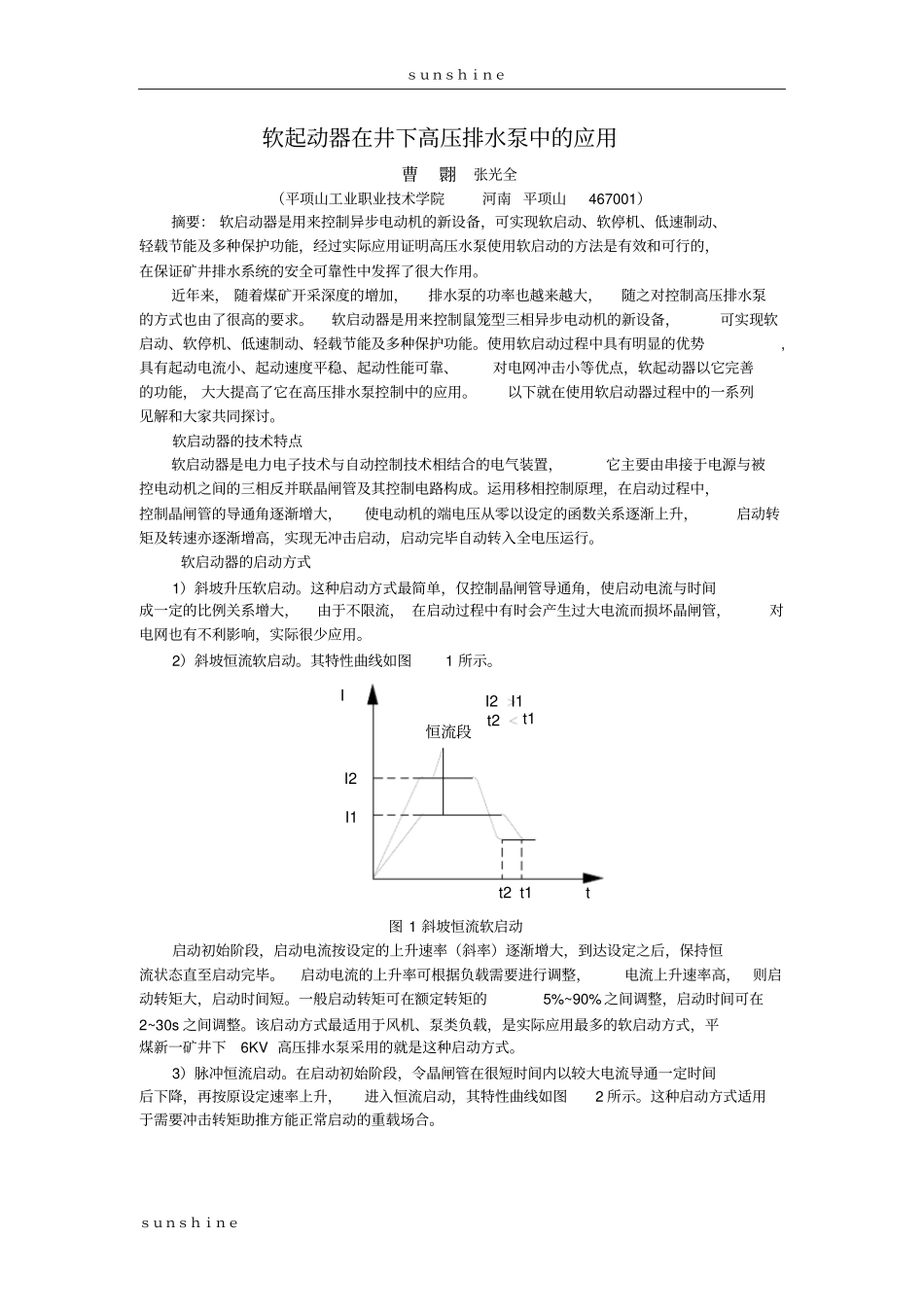

ｓｕｎｓｈｉｎｅｓｕｎｓｈｉｎｅ软起动器在井下高压排水泵中的应用曹翾张光全（平项山工业职业技术学院河南 平项山467001）摘要： 软启动器是用来控制异步电动机的新设备，可实现软启动、软停机、低速制动、轻载节能及多种保护功能，经过实际应用证明高压水泵使用软启动的方法是有效和可行的，在保证矿井排水系统的安全可靠性中发挥了很大作用。近年来， 随着煤矿开采深度的增加，排水泵的功率也越来越大，随之对控制高压排水泵的方式也由了很高的要求。软启动器是用来控制鼠笼型三相异步电动机的新设备，可实现软启动、软停机、低速制动、轻载节能及多种保护功能。使用软启动过程中具有明显的优势,具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，软起动器以它完善的功能， 大大提高了它在高压排水泵控制中的应用。以下就在使用软启动器过程中的一系列见解和大家共同探讨。软启动器的技术特点软启动器是电力电子技术与自动控制技术相结合的电气装置，它主要由串接于电源与被控电动机之间的三相反并联晶闸管及其控制电路构成。运用移相控制原理，在启动过程中，控制晶闸管的导通角逐渐增大，使电动机的端电压从零以设定的函数关系逐渐上升，启动转矩及转速亦逐渐增高，实现无冲击启动，启动完毕自动转入全电压运行。软启动器的启动方式1）斜坡升压软启动。这种启动方式最简单，仅控制晶闸管导通角，使启动电流与时间成一定的比例关系增大，由于不限流， 在启动过程中有时会产生过大电流而损坏晶闸管，对电网也有不利影响，实际很少应用。2）斜坡恒流软启动。其特性曲线如图1 所示。tt1t2II2 I1t2t1恒流段I1I2图 1 斜坡恒流软启动启动初始阶段，启动电流按设定的上升速率（斜率）逐渐增大，到达设定之后，保持恒流状态直至启动完毕。启动电流的上升率可根据负载需要进行调整，电流上升速率高，则启动转矩大，启动时间短。一般启动转矩可在额定转矩的5%~90% 之间调整，启动时间可在2~30s 之间调整。该启动方式最适用于风机、泵类负载，是实际应用最多的软启动方式，平煤新一矿井下6KV 高压排水泵采用的就是这种启动方式。3）脉冲恒流启动。在启动初始阶段，令晶闸管在很短时间内以较大电流导通一定时间后下降，再按原设定速率上升，进入恒流启动，其特性曲线如图2 所示。这种启动方式适用于需要冲击转矩助推方能正常启动的重载场合。ｓｕｎｓｈｉｎｅｓｕｎｓｈｉｎｅ恒流段脉冲段I图 2 脉冲恒流启动4）阶跃恒流...
