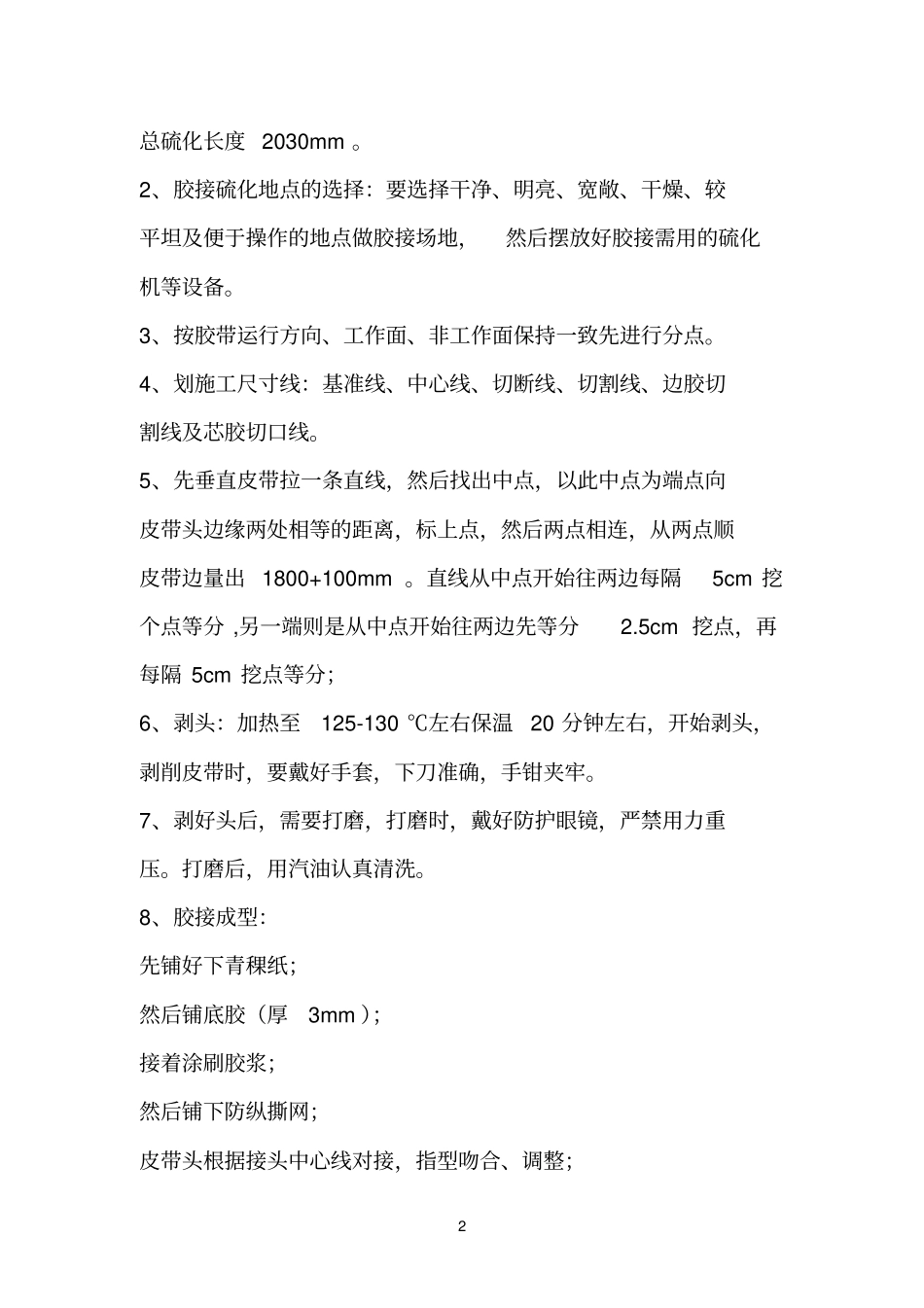

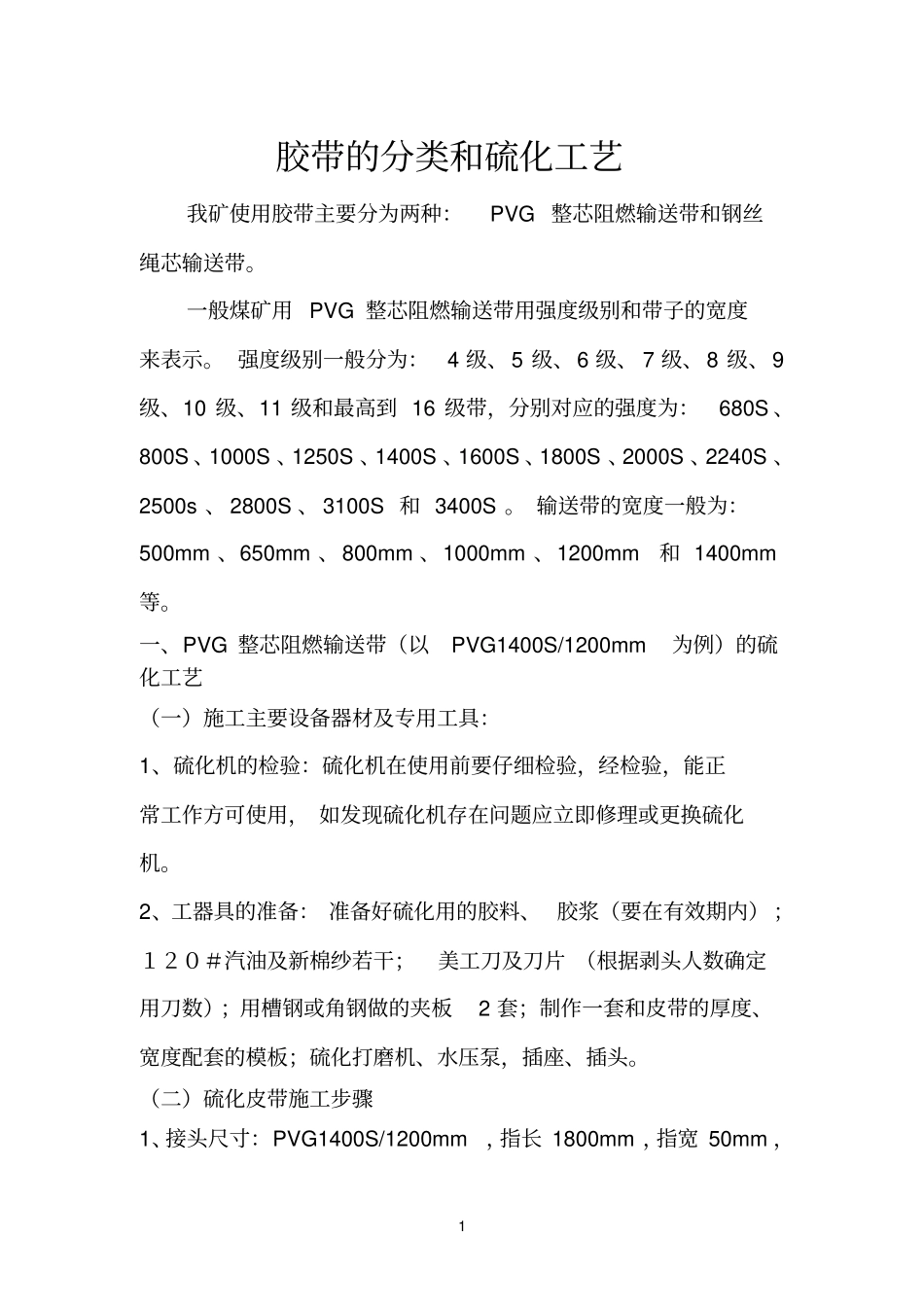

1 胶带的分类和硫化工艺我矿使用胶带主要分为两种：PVG 整芯阻燃输送带和钢丝绳芯输送带。一般煤矿用 PVG 整芯阻燃输送带用强度级别和带子的宽度来表示。 强度级别一般分为：4 级、5 级、6 级、 7 级、8 级、9级、10 级、11 级和最高到 16 级带，分别对应的强度为：680S 、800S 、1000S 、1250S 、1400S 、1600S 、1800S 、2000S 、2240S 、2500s 、 2800S 、 3100S 和 3400S 。 输送带的宽度一般为：500mm 、650mm 、800mm 、1000mm 、1200mm和 1400mm等。一、PVG 整芯阻燃输送带（以PVG1400S/1200mm为例）的硫化工艺（一）施工主要设备器材及专用工具：1、硫化机的检验：硫化机在使用前要仔细检验，经检验，能正常工作方可使用， 如发现硫化机存在问题应立即修理或更换硫化机。2、工器具的准备： 准备好硫化用的胶料、 胶浆（要在有效期内） ；１２０＃汽油及新棉纱若干；美工刀及刀片 （根据剥头人数确定用刀数）；用槽钢或角钢做的夹板2 套；制作一套和皮带的厚度、宽度配套的模板；硫化打磨机、水压泵，插座、插头。（二）硫化皮带施工步骤1、接头尺寸：PVG1400S/1200mm，指长 1800mm ，指宽 50mm ，2 总硫化长度 2030mm 。2、胶接硫化地点的选择：要选择干净、明亮、宽敞、干燥、较平坦及便于操作的地点做胶接场地，然后摆放好胶接需用的硫化机等设备。3、按胶带运行方向、工作面、非工作面保持一致先进行分点。4、划施工尺寸线：基准线、中心线、切断线、切割线、边胶切割线及芯胶切口线。5、先垂直皮带拉一条直线，然后找出中点，以此中点为端点向皮带头边缘两处相等的距离，标上点，然后两点相连，从两点顺皮带边量出 1800+100mm 。直线从中点开始往两边每隔5cm 挖个点等分 ,另一端则是从中点开始往两边先等分2.5cm 挖点，再每隔 5cm 挖点等分；6、剥头：加热至125-130 ℃左右保温20 分钟左右，开始剥头，剥削皮带时，要戴好手套，下刀准确，手钳夹牢。7、剥好头后，需要打磨，打磨时，戴好防护眼镜，严禁用力重压。打磨后，用汽油认真清洗。8、胶接成型：先铺好下青稞纸；然后铺底胶（厚3mm ）；接着涂刷胶浆；然后铺下防纵撕网；皮带头根据接头中心线对接，指型吻合、调整；3 调整胶带位置，使两端的中心线连接在一直线上；涂刷胶浆；铺上防纵撕网；再铺上胶（厚2mm ）；最后铺好上青稞纸；9、将胶层压实，可用木锤在表面顺次敲打，或用针刺孔，以排除胶层中的气体；10...
