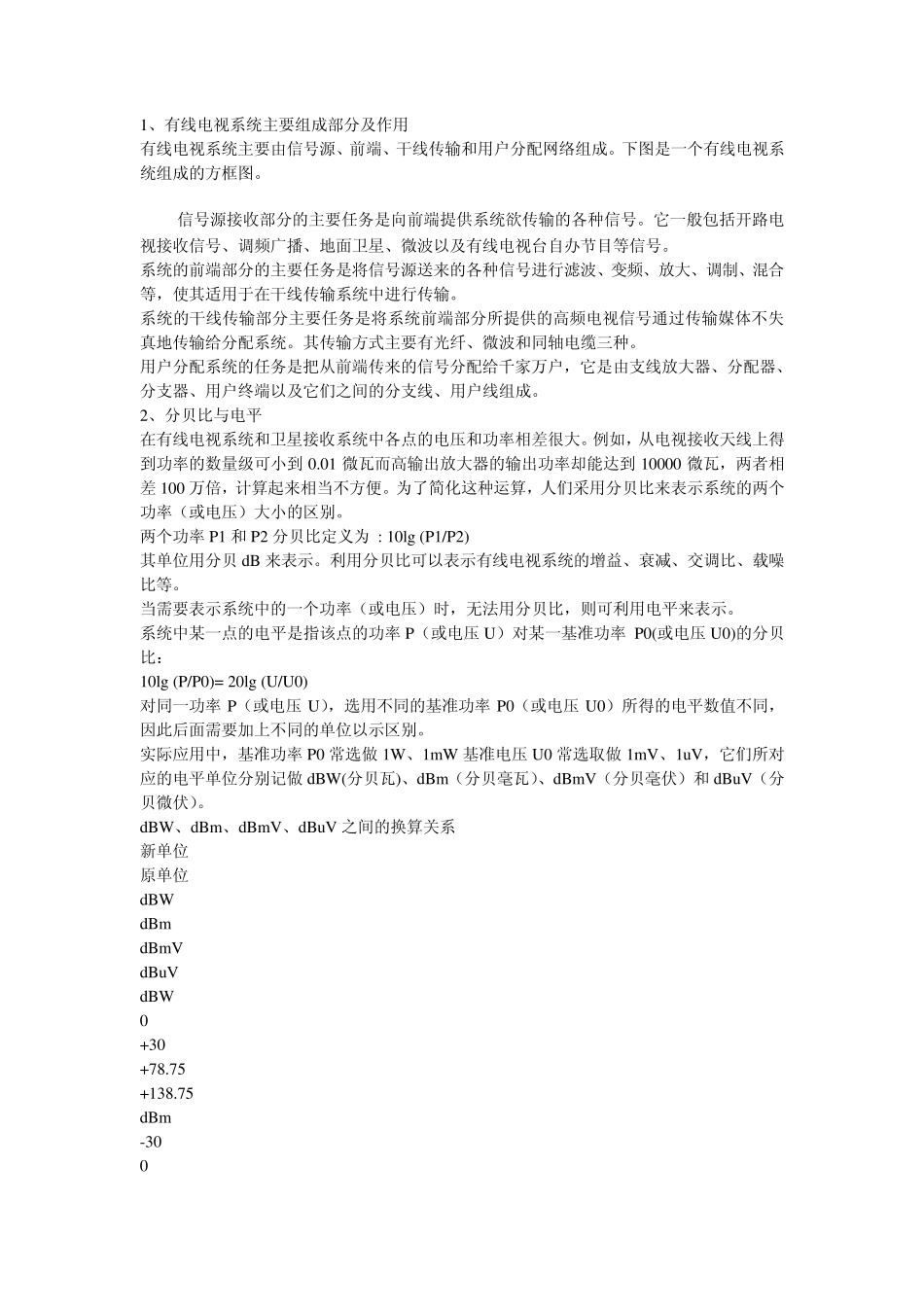

有线电视网络组成_第1页
1/10

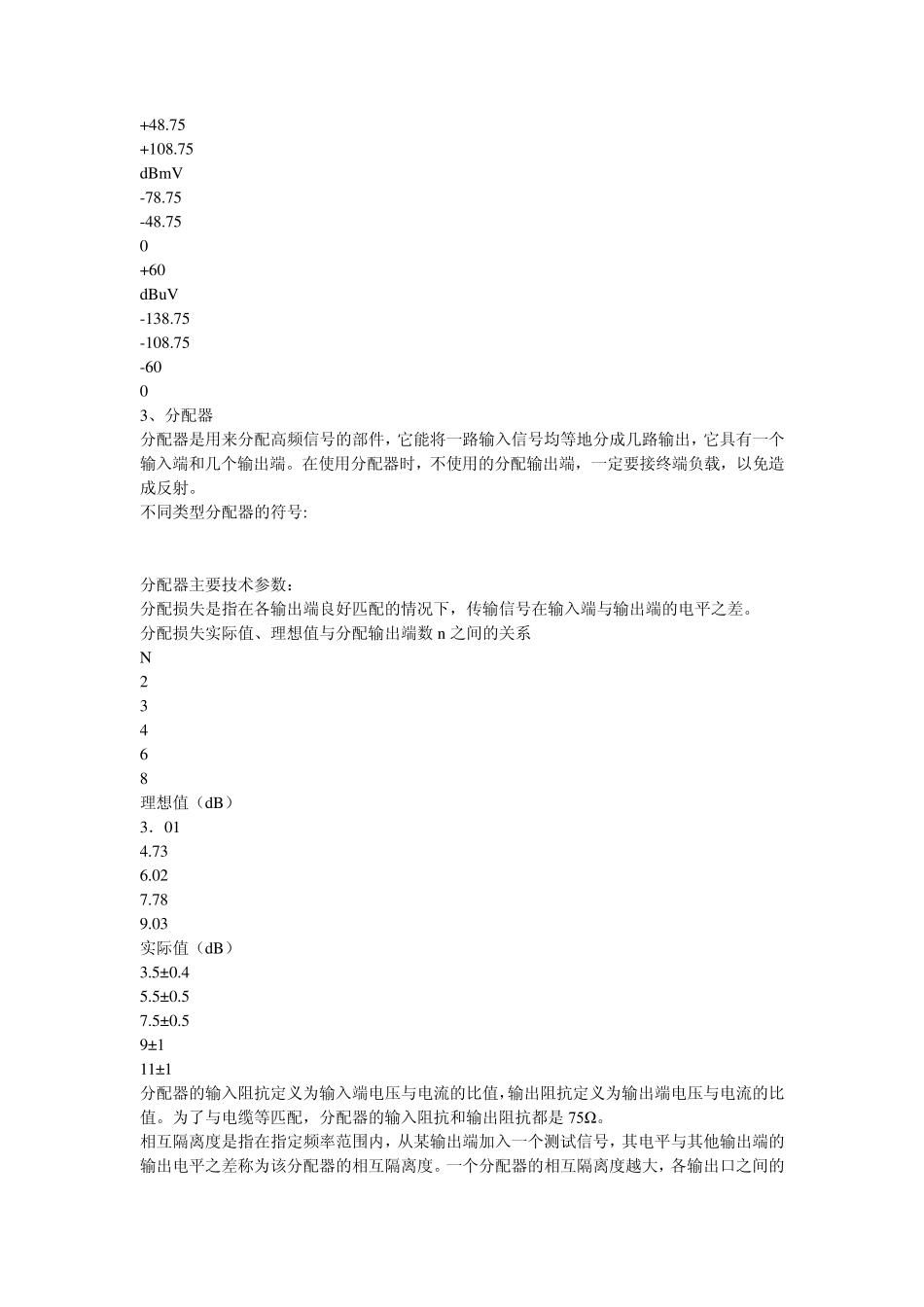

有线电视网络组成_第2页
2/10

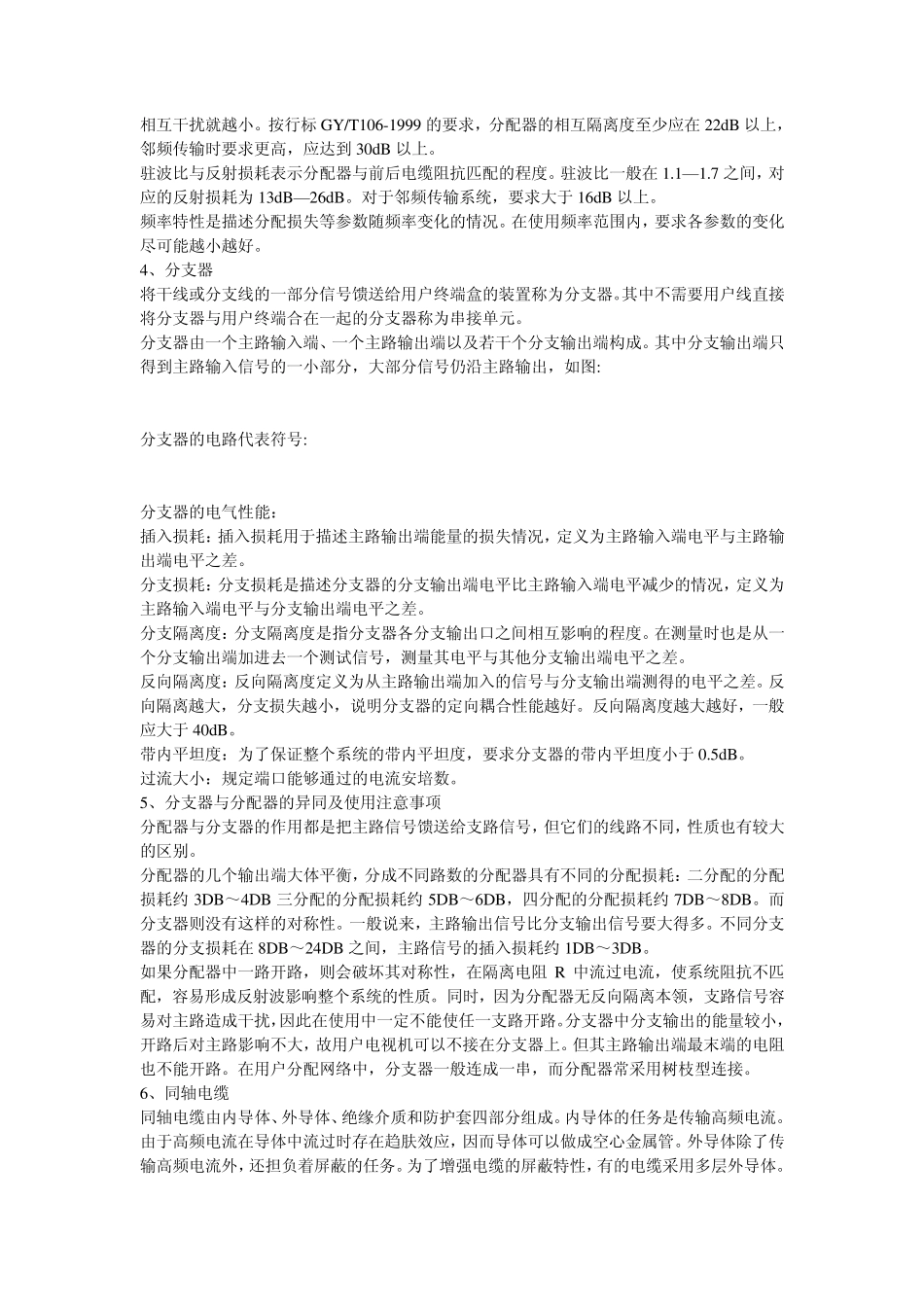

有线电视网络组成_第3页
3/10
1、有线电视系统主要组成部分及作用 有线电视系统主要由信号源、前端、干线传输和用户分配网络组成。下图是一个有线电视系统组成的方框图。 信号源接收部分的主要任务是向前端提供系统欲传输的各种信号。它一般包括开路电视接收信号、调频广播、地面卫星、微波以及有线电视台自办节目等信号。 系统的前端部分的主要任务是将信号源送来的各种信号进行滤波、变频、放大、调制、混合等,使其适用于在干线传输系统中进行传输。 系统的干线传输部分主要任务是将系统前端部分所提供的高频电视信号通过传输媒体不失真地传输给分配系统。其传输方式主要有光纤、微波和同轴电缆三种。 用户分配系统的任务是把从前端传来的信号分配给千家万户,它是由支线放大器、分配器、分支器、用户终端以及它们之间的分支线、用户线组成。 2、分贝比与电平 在有线电视系统和卫星接收系统中各点的电压和功率相差很大。例如,从电视接收天线上得到功率的数量级可小到 0.01 微瓦而高输出放大器的输出功率却能达到 10000 微瓦,两者相差 100 万倍,计算起来相当不方便。为了简化这种运算,人们采用分贝比来表示系统的两个功率(或电压)大小的区别。 两个功率 P1 和 P2 分贝比定义为 : 10lg (P1/P2) 其单位用分贝 dB 来表示。利用分贝比可以表示有线电视系统的增益、衰减、交调比、载噪比等。 当需要表示系统中的一个功率(或电压)时,无法用分贝比,则可利用电平来表示。 系统中某一点的电平是指该点的功率 P(或电压 U)对某一基准功率 P0(或电压 U0)的分贝比: 10lg (P/P0)= 20lg (U/U0) 对同一功率 P(或电压 U),选用不同的基准功率 P0(或电压 U0)所得的电平数值不同,因此后面需要加上不同的单位以示区别。 实际应用中,基准功率 P0 常选做 1W、1mW 基准电压 U0 常选取做 1mV、1uV,它们所对应的电平单位分别记做 dBW(分贝瓦)、dBm(分贝毫瓦)、dBmV(分贝毫伏)和 dBuV(分贝微伏)。 dBW、dBm、dBmV、dBuV 之间的换算关系 新单位 原单位 dBW dBm dBmV dBuV dBW 0 +30 +78.75 +138.75 dBm -30 0 +48.75 +108.75 dBmV -78.75 -48.75 0 +60 dBuV -138.75 -108.75 -60 0 3、分配器 分配器是用来分配高频信号的部件,它能将一路输入信号均等地分成几路输出,它具有一个输入端和几个输出端。在使用分配器时,不使用的分配输出端,一定要接终端负载,以免造成反射。 不同类型分配器的...
