有色标准炭素制品生产炉窑石墨化电阻炉热平衡测定与计算方法

有色标准炭素制品生产炉窑石墨化电阻炉热平衡测定与计算方法_第1页
1/10

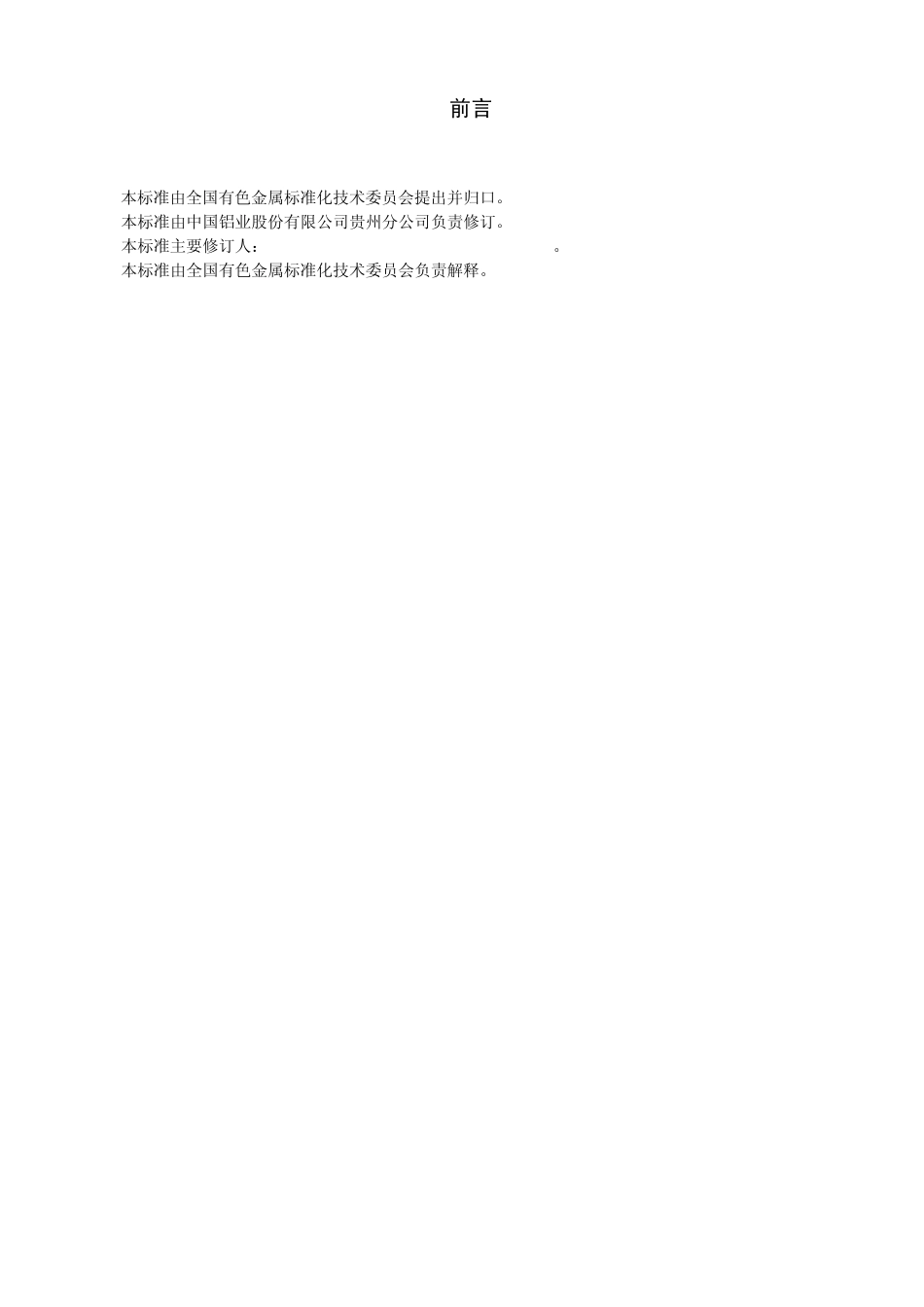

有色标准炭素制品生产炉窑石墨化电阻炉热平衡测定与计算方法_第2页
2/10
有色标准炭素制品生产炉窑石墨化电阻炉热平衡测定与计算方法_第3页
3/10
前 言 中 华 人 民 共 和 国 有 色 金 属 行 业 标 准 YS/T 124-XX-XXXX Y S 炭素制品生产炉窑 石墨化电阻炉热平衡测定与计算方法 Methods of determination and calculation of heat balance in metallurgical furnaces for production of carbon products 200X-XX-XX 发布 200X-XX-XX 实施 国家工业和信息化部 发 布 前言 本标准由全国有色金属标准化技术委员会提出并归口。 本标准由中国铝业股份有限公司贵州分公司负责修订。 本标准主要修订人: 。 本标准由全国有色金属标准化技术委员会负责解释。 3 目 次 1 适用范围┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1 2 测定体系与时间┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1 3 测定项目及方法┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1 4 热平衡计算┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅2 5 热效率计算┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅6 6 热平衡计算结果汇总表┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅7 YS/T124—XX—XXXX 3 石墨化电阻炉热平衡测定与计算方法 1 适用范围 本标准规定了石墨化电阻炉的热平衡测定与计算方法,通过测定与计算,考察电阻炉在正常运行条件下的用能状况和性能水平。 本杯准适用于各类直流石墨化电阻炉的热平衡测定与计算方法,对交流石墨化电阻炉也可参照执行。 2、测定体系与时间 2.1 测定体系 测定体系以整个石墨化电阻炉,包括供电部分的变压器和整流机组。 2.2 测定时间 测定时间以石墨化电阻炉送电开始至石墨电阻炉停电终止的整个送电过程的时间为测定周期。 3 测定项目及方法 3.1 供电设备测定 3.1.1 利用控制台、仪表盘上表记及现场表记指示。 3.1.2 测定变压器一次侧电压、电流、有功电量、无功电量、功率因素;二次侧的电压、电流。 3.1.3 测定整流机组的电流、电压、计算出系统的电阻及直接功率。 3.1.4 测定母线到石墨化电阻炉导电石墨块连接处的电压降,计算出各处的接触电阻值。测定时系统电流必须达到设备额定输出电流的 80%以上。 3.2 温度测定(见表 1) 表 1 石墨化电阻炉各测点温度测定 序号 测点位置 测 定 方 法 测 定 ...
