法兰螺栓公称直径

法兰螺栓公称直径_第1页
1/13

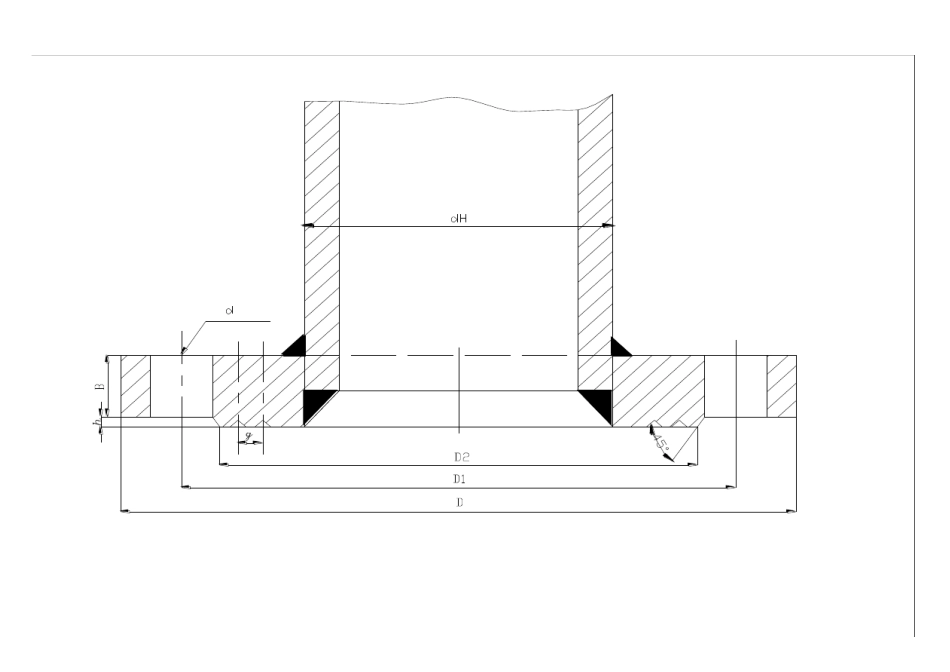

法兰螺栓公称直径_第2页
2/13
法兰螺栓公称直径_第3页
3/13

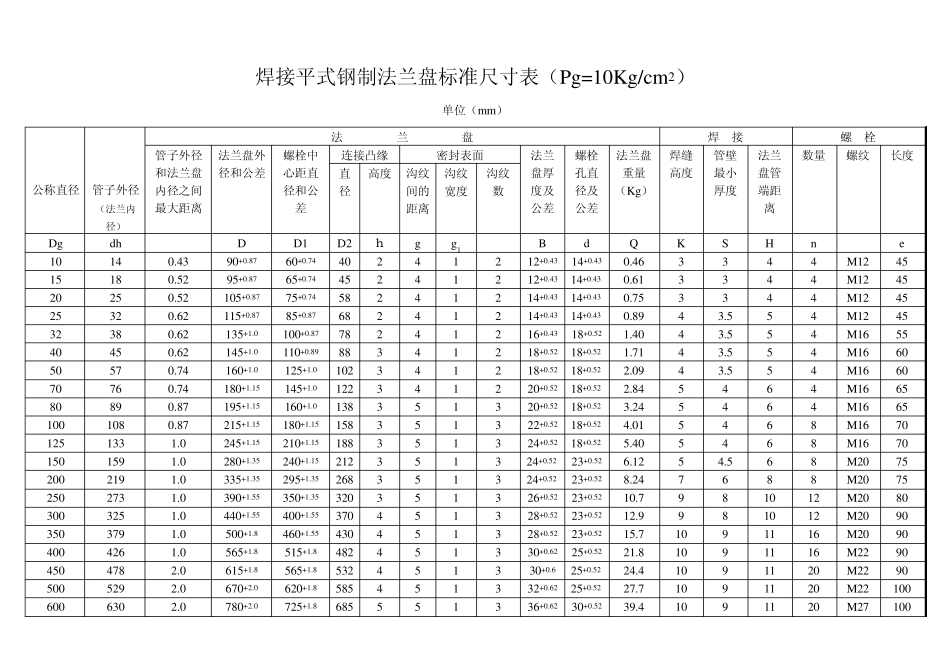

焊接平式钢制法兰盘标准尺寸表(Pg=10Kg/cm2) 单位(mm) 公称直径 管子外径 (法兰内径) 法 兰 盘 焊 接 螺 栓 管子外径和法兰盘内径之间最大距离 法兰盘外径和公差 螺栓中心距直径和公差 连接凸缘 密封表面 法兰盘厚度及公差 螺栓孔直径及公差 法兰盘重量(Kg) 焊缝高度 管壁最小厚度 法兰盘管端距离 数量 螺纹 长度 直径 高度 沟纹间的距离 沟纹宽度 沟纹数 Dg dh D D1 D2 h g g1 B d Q K S H n e 10 14 0.43 90+0.87 60+0.74 40 2 4 1 2 12+0.43 14+0.43 0.46 3 3 4 4 M12 45 15 18 0.52 95+0.87 65+0.74 45 2 4 1 2 12+0.43 14+0.43 0.61 3 3 4 4 M12 45 20 25 0.52 105+0.87 75+0.74 58 2 4 1 2 14+0.43 14+0.43 0.75 3 3 4 4 M12 45 25 32 0.62 115+0.87 85+0.87 68 2 4 1 2 14+0.43 14+0.43 0.89 4 3.5 5 4 M12 45 32 38 0.62 135+1.0 100+0.87 78 2 4 1 2 16+0.43 18+0.52 1.40 4 3.5 5 4 M16 55 40 45 0.62 145+1.0 110+0.89 88 3 4 1 2 18+0.52 18+0.52 1.71 4 3.5 5 4 M16 60 50 57 0.74 160+1.0 125+1.0 102 3 4 1 2 18+0.52 18+0.52 2.09 4 3.5 5 4 M16 60 70 76 0.74 180+1.15 145+1.0 122 3 4 1 2 20+0.52 18+0.52 2.84 5 4 6 4 M16 65 80 89 0.87 195+1.15 160+1.0 138 3 5 1 3 20+0.52 18+0.52 3.24 5 4 6 4 M16 65 100 108 0.87 215+1.15 180+1.15 158 3 5 1 3 22+0.52 18+0.52 4.01 5 4 6 8 M16 70 125 133 1.0 245+1.15 210+1.15 188 3 5 1 3 24+0.52 18+0.52 5.40 5 4 6 8 M16 70 150 159 1.0 280+1.35 240+1.15 212 3 5 1 3 24+0.52 23+0.52 6.12 5 4.5 6 8 M20 75 200 219 1.0 335+1.35 295+1.35 268 3 5 1 3 24+0.52 23+0.52 8.24 7 6 8 8 M20 75 250 273 1.0 390+1.55 350+1.35 320 3 5 1 3 26+0.52 23+0.52 10.7 9 8 10 12 M20 80 300 325 1.0 440+1.55 400+1.55 370 4 5 1 3 28+0.52 23+0.52 12.9 9 8 10 12 M20 90 350 379 1.0 500+1.8 460+1.55 430 4 5 1 3 28+0.52 23+0.52 15.7 10 9 11 16 M20 90 400 426 1.0 565+1.8 515+1.8 ...
