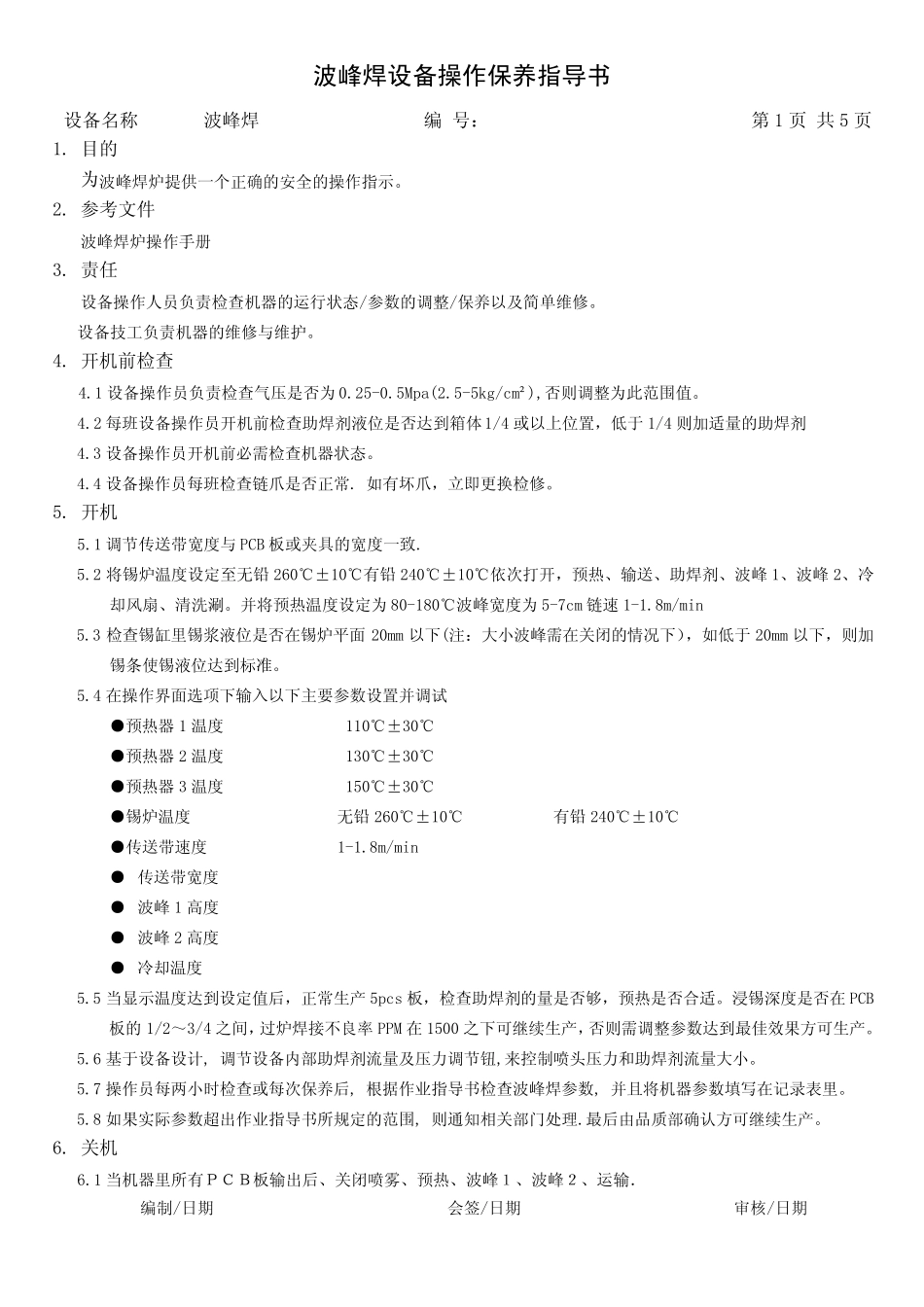

波峰焊设备操作保养指导书 设备名称 波峰焊 编 号: 第 1 页 共 5 页1. 目的 为波峰焊炉提供一个正确的安全的操作指示。 2. 参考文件 波峰焊炉操作手册 3. 责任 设备操作人员负责检查机器的运行状态/参数的调整/保养以及简单维修。 设备技工负责机器的维修与维护。 4. 开机前检查 4.1 设备操作员负责检查气压是否为 0.25-0.5Mpa(2.5-5kg/cm²),否则 调整为此 范 围 值 。 4.2 每 班 设备操作员开机前检查助 焊剂 液 位 是否达 到 箱 体 1/4 或 以上 位 置 , 低 于 1/4 则 加 适 量 的助 焊剂 4.3 设备操作员开机前必 需 检查机器状态。 4.4 设备操作员每 班 检查链 爪 是否正常 . 如 有 坏 爪 , 立 即 更 换 检修。 5. 开机 5.1 调节 传 送 带 宽 度 与 PCB 板 或 夹 具 的宽 度 一致 . 5.2 将 锡 炉温 度 设定 至 无 铅 260℃ ± 10℃ 有 铅 240℃ ± 10℃ 依 次 打开, 预热、输送 、助 焊剂 、波峰 1、波峰 2、冷却风扇、清洗涮。并将 预热温 度 设定 为 80-180℃ 波峰宽 度 为 5-7cm 链 速 1-1.8m/min 5.3 检查锡 缸里锡 浆液 位 是否在锡 炉平面 20mm 以下(注:大小波峰需 在关闭的情况下), 如 低 于 20mm 以下, 则 加锡 条使锡 液 位 达 到 标准 。 5.4 在操作界 面选 项 下输入 以下主 要 参数设置 并调试 ● 预热器 1 温 度 110℃ ± 30℃ ● 预热器 2 温 度 130℃ ± 30℃ ● 预热器 3 温 度 150℃ ± 30℃ ● 锡 炉温 度 无 铅 260℃ ± 10℃ 有 铅 240℃ ± 10℃ ● 传 送 带 速度 1-1.8m/min ● 传 送 带 宽 度 ● 波峰 1 高 度 ● 波峰 2 高 度 ● 冷却温 度 5.5 当 显 示温 度 达 到 设定 值 后 , 正常 生 产 5pcs 板 , 检查助 焊剂 的量 是否够 , 预热是否合 适 。浸 锡 深 度 是否在 PCB 板 的 1/2~ 3/4 之 间 , 过 炉焊接 不 良 率 PPM 在 1500 之 下可 继 续 生 产 , 否则 需 调整参数达 到 最 佳 效 果 方 可 生 产 。 5.6 基 于 设备设计 , 调节 设备内 部 助 焊剂 流 量 及压力 调节 钮 ,来 控 制 喷 头 压力 和 助 焊剂 流 量 大小。 5.7 操作员每 两 小时 检查...
