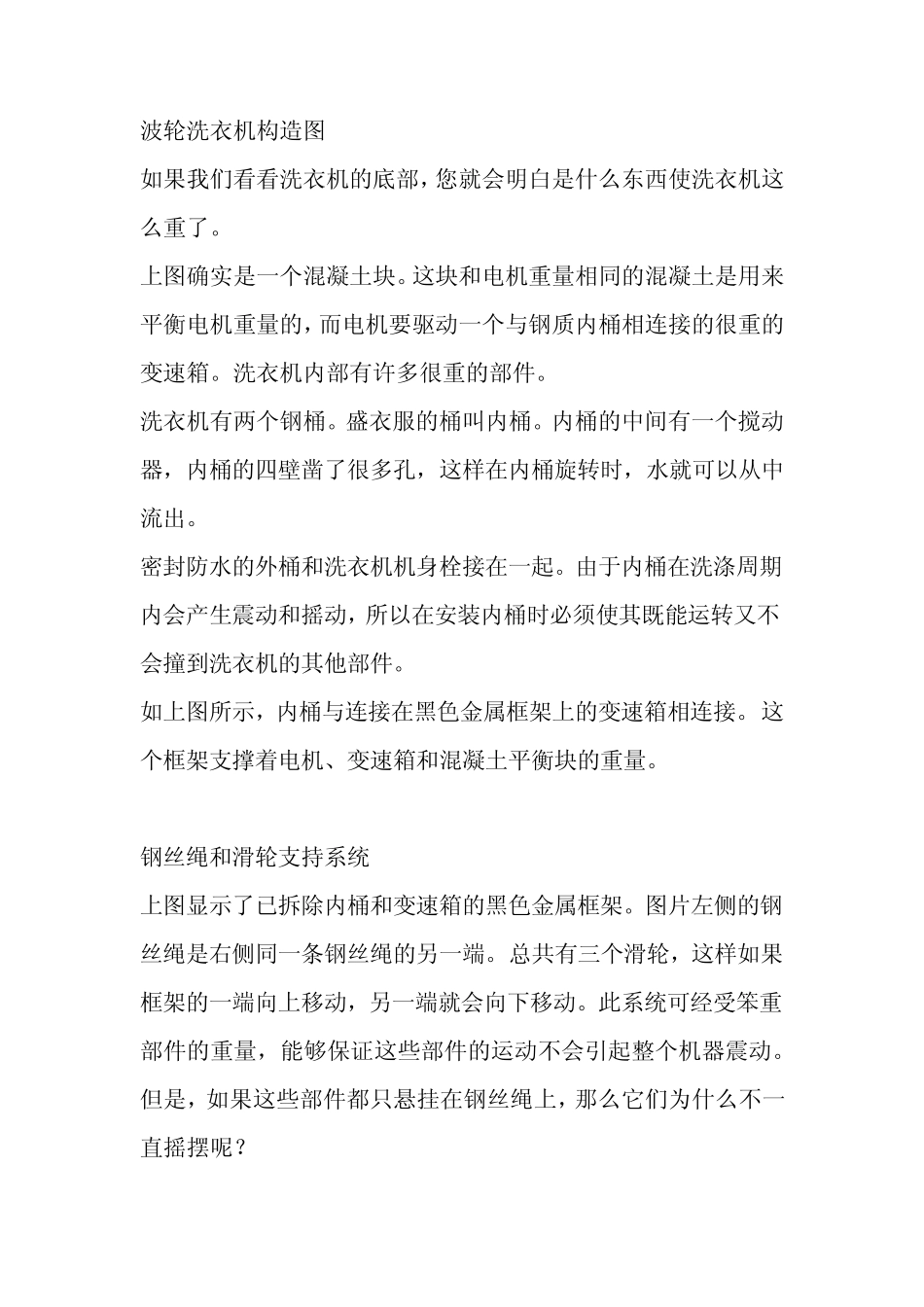

波轮洗衣机构造图

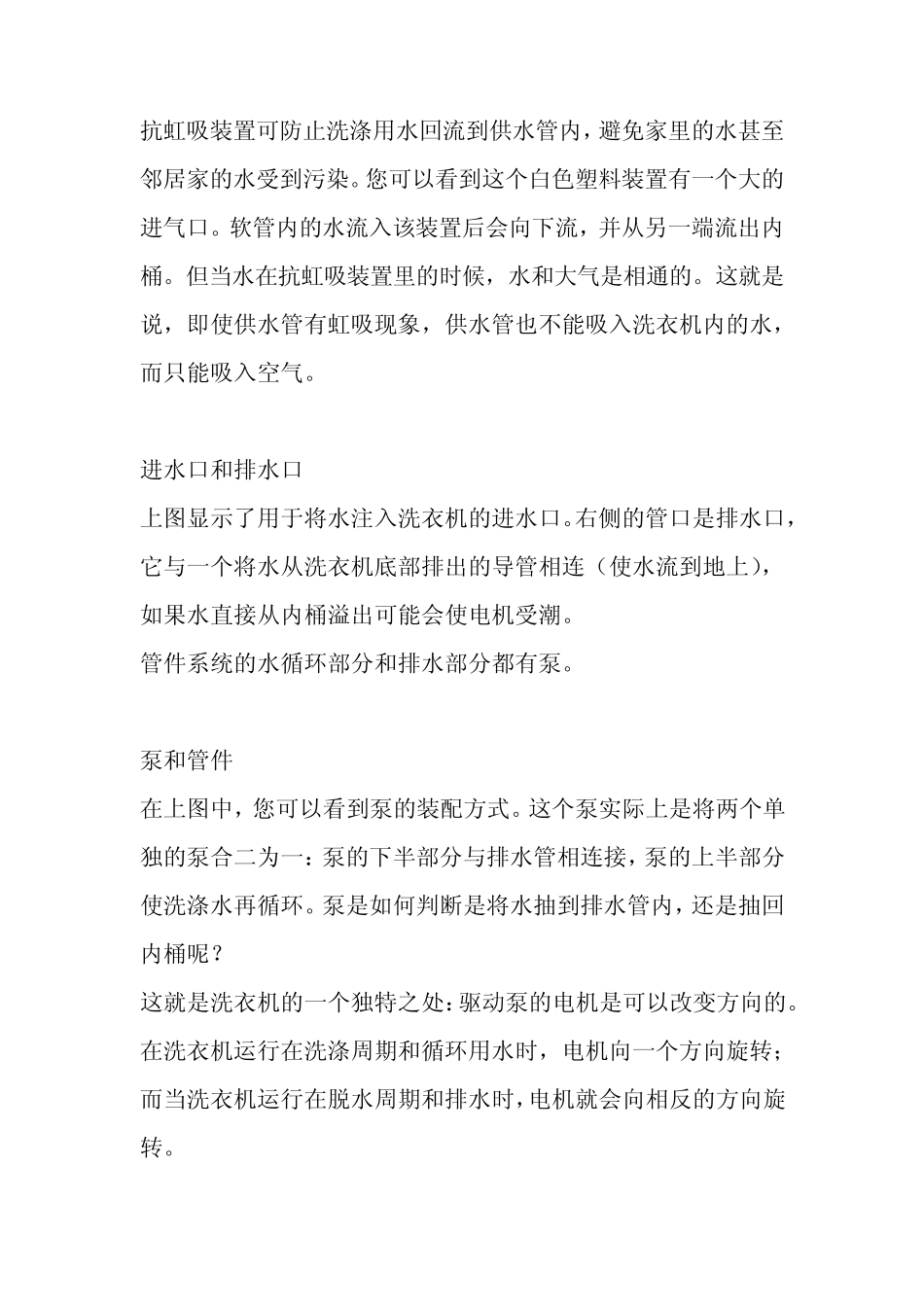

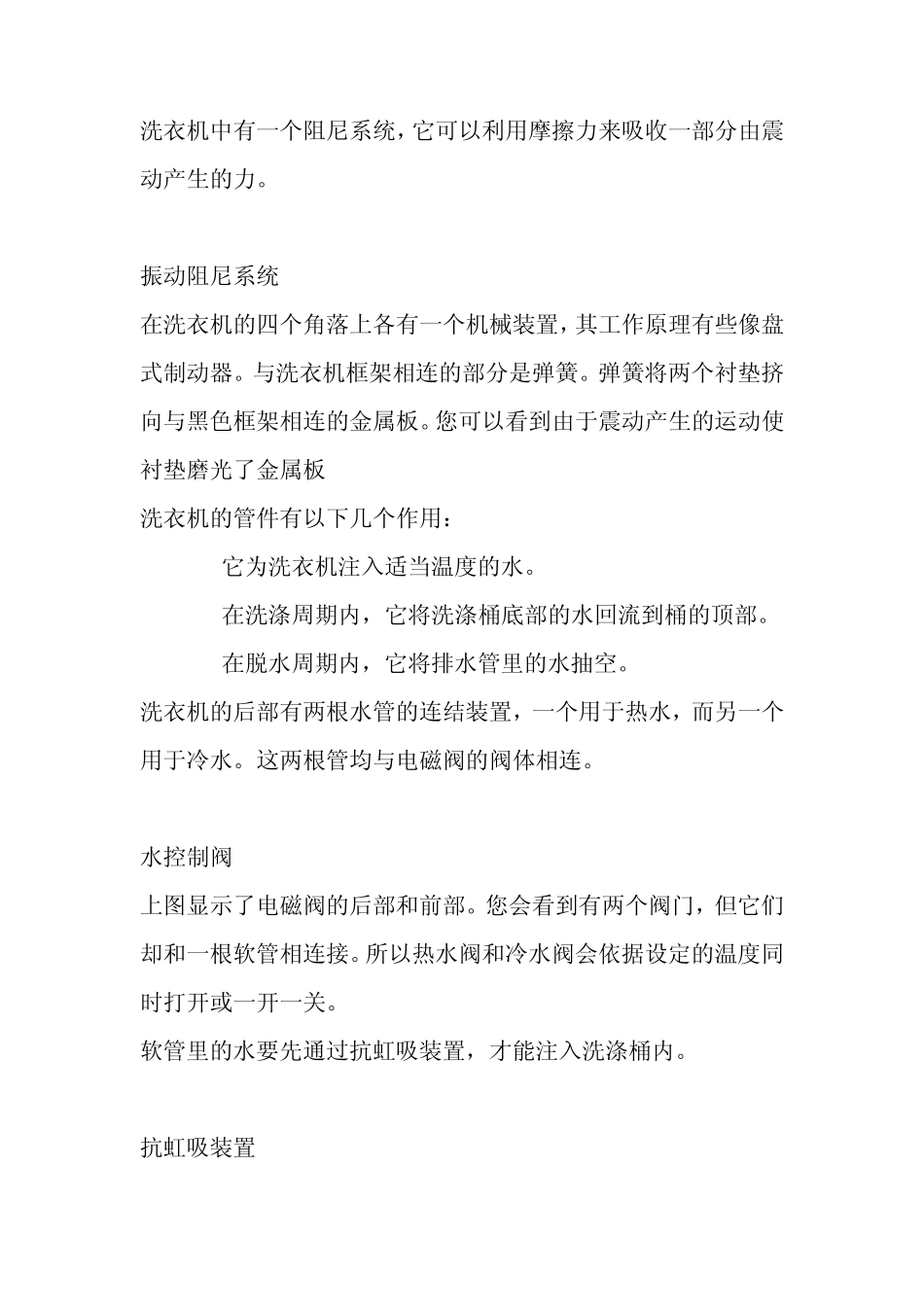

波轮洗衣机构造图 如果我们看看洗衣机的底部，您就会明白是什么东西使洗衣机这么重了。 上图确实是一个混凝土块。这块和电机重量相同的混凝土是用来平衡电机重量的，而电机要驱动一个与钢质内桶相连接的很重的变速箱。洗衣机内部有许多很重的部件。 洗衣机有两个钢桶。盛衣服的桶叫内桶。内桶的中间有一个搅动器，内桶的四壁凿了很多孔，这样在内桶旋转时，水就可以从中流出。 密封防水的外桶和洗衣机机身栓接在一起。由于内桶在洗涤周期内会产生震动和摇动，所以在安装内桶时必须使其既能运转又不会撞到洗衣机的其他部件。 如上图所示，内桶与连接在黑色金属框架上的变速箱相连接。这个框架支撑着电机、变速箱和混凝土平衡块的重量。 钢丝绳和滑轮支持系统 上图显示了已拆除内桶和变速箱的黑色金属框架。图片左侧的钢丝绳是右侧同一条钢丝绳的另一端。总共有三个滑轮，这样如果框架的一端向上移动，另一端就会向下移动。此系统可经受笨重部件的重量，能够保证这些部件的运动不会引起整个机器震动。 但是，如果这些部件都只悬挂在钢丝绳上，那么它们为什么不一直摇摆呢？ 洗衣机中有一个阻尼系统，它可以利用摩擦力来吸收一部分由震动产生的力。 振动阻尼系统 在洗衣机的四个角落上各有一个机械装置，其工作原理有些像盘式制动器。与洗衣机框架相连的部分是弹簧。弹簧将两个衬垫挤向与黑色框架相连的金属板。您可以看到由于震动产生的运动使衬垫磨光了金属板 洗衣机的管件有以下几个作用： 它为洗衣机注入适当温度的水。 在洗涤周期内，它将洗涤桶底部的水回流到桶的顶部。 在脱水周期内，它将排水管里的水抽空。 洗衣机的后部有两根水管的连结装置，一个用于热水，而另一个用于冷水。这两根管均与电磁阀的阀体相连。 水控制阀 上图显示了电磁阀的后部和前部。您会看到有两个阀门，但它们却和一根软管相连接。所以热水阀和冷水阀会依据设定的温度同时打开或一开一关。 软管里的水要先通过抗虹吸装置，才能注入洗涤桶内。 抗虹吸装置 抗虹吸装置可防止洗涤用水回流到供水管内，避免家里的水甚至邻居家的水受到污染。您可以看到这个白色塑料装置有一个大的进气口。软管内的水流入该装置后会向下流，并从另一端流出内桶。但当水在抗虹吸装置里的时候，水和大气是相通的。这就是说，即使供水管有虹吸现象，供水管也不能吸入洗衣机内的水，而只能吸入空气。 进水口和排水口 上图显示了用于将水注入洗衣机的进水口。右侧的管口是...
