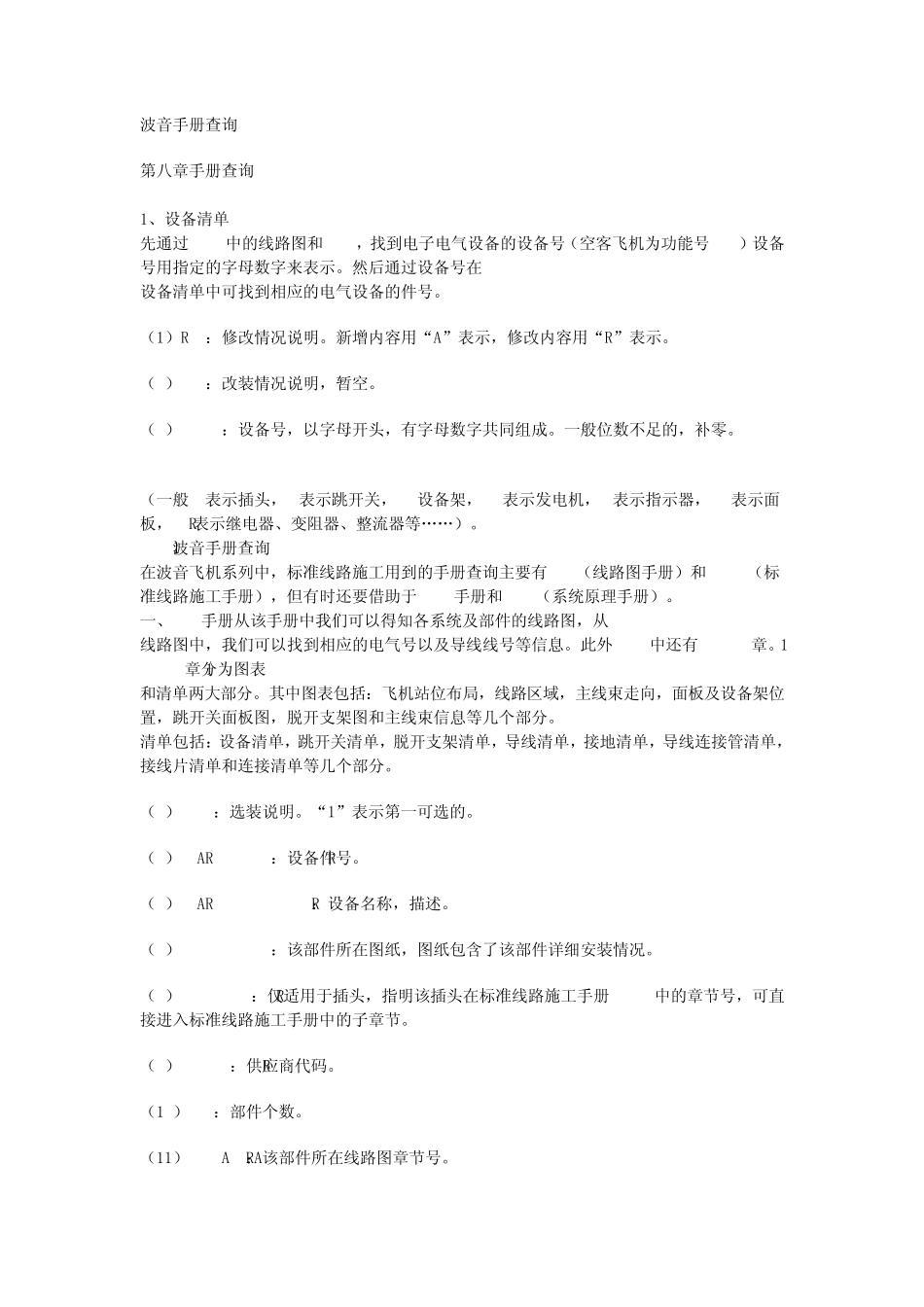

波音手册查询 第八章手册查询 Manuals 1、设备清单 Equipment List 先通过 WDM中的线路图和 SSM,找到电子电气设备的设备号(空客飞机为功能号FIN)设备号用指定的字母数字来表示。然后通过设备号在 设备清单中可找到相应的电气设备的件号。 (1)REV:修改情况说明。新增内容用“A”表示,修改内容用“R”表示。 (2)MOD:改装情况说明,暂空。 (3)EQUIP:设备号,以字母开头,有字母数字共同组成。一般位数不足的,补零。 (一般 D表示插头,C表示跳开关, E设备架, G表示发电机,N表示指示器, P表示面板, R表示继电器、变阻器、整流器等„„)。 8-1 波音手册查询 在波音飞机系列中,标准线路施工用到的手册查询主要有 WDM(线路图手册)和 SWPM(标准线路施工手册),但有时还要借助于 IPC手册和 SSM(系统原理手册)。 一、WDM手册从该手册中我们可以得知各系统及部件的线路图,从 线路图中,我们可以找到相应的电气号以及导线线号等信息。此外 WDM中还有 WDM91章。 WDM91章分为图表 和清单两大部分。其中图表包括:飞机站位布局,线路区域,主线束走向,面板及设备架位置,跳开关面板图,脱开支架图和主线束信息等几个部分。 清单包括:设备清单,跳开关清单,脱开支架清单,导线清单,接地清单,导线连接管清单,接线片清单和连接清单等几个部分。 (4)OPT :选装说明。“1”表示第一可选的。 (5)PART NUMBER:设备件号。 (6)PART DESCRIPTION:设备名称,描述。 (7)USED ON DWG:该部件所在图纸,图纸包含了该部件详细安装情况。 (8)CH 20 REF:仅适用于插头,指明该插头在标准线路施工手册 SWPM中的章节号,可直接进入标准线路施工手册中的子章节。 (9)VENDOR:供应商代码。 (10)QTY:部件个数。 (11)DIAGRAM:该部件所在线路图章节号。 (12)STATION-WL-BL:部件定位信息,站位 -水线-纵剖线。 (13)EFFECTIVITY:有效性。 2、跳开关清单 CIRCUIT BREAKER LIST (1)PANEL NO:跳开关所在的面板号。 (2)REV:修改情况说明。暂空。 (3)GRID NO:跳开关所在面板的位置号。 (4)CKT BKR:跳开关的设备号。 (5)DESCRIPTION:跳开关的具体描述及用途。 (6)DIAGRAM:跳开关所在线路图章节号。 (7)EFFECTIVITY:有效性。 3、脱开支架清单 BRACKET LIST (1)BRACKET NO:脱开支架的设备号。 (2)REV:修改说明,暂空。 (3)POSIT...
