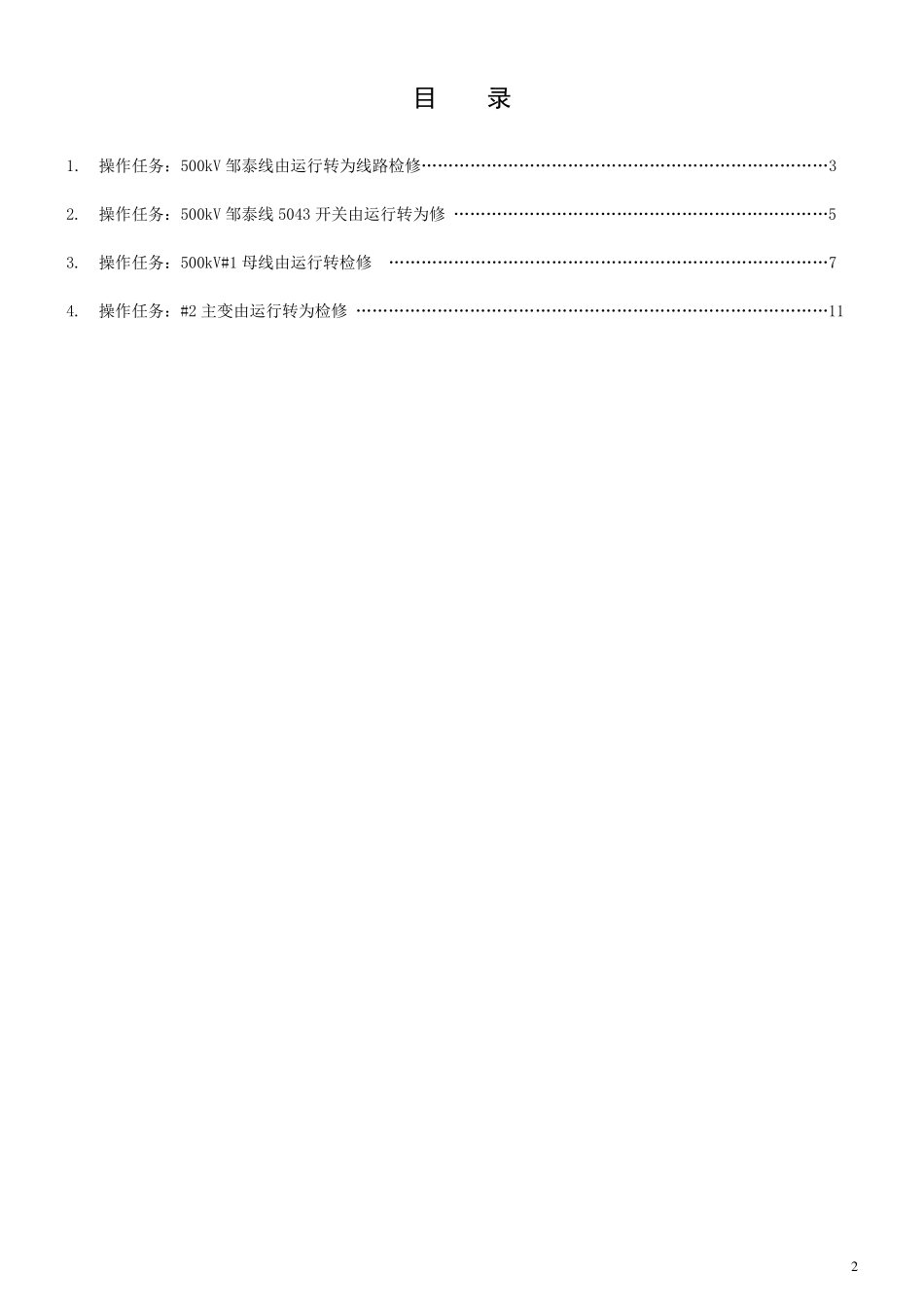

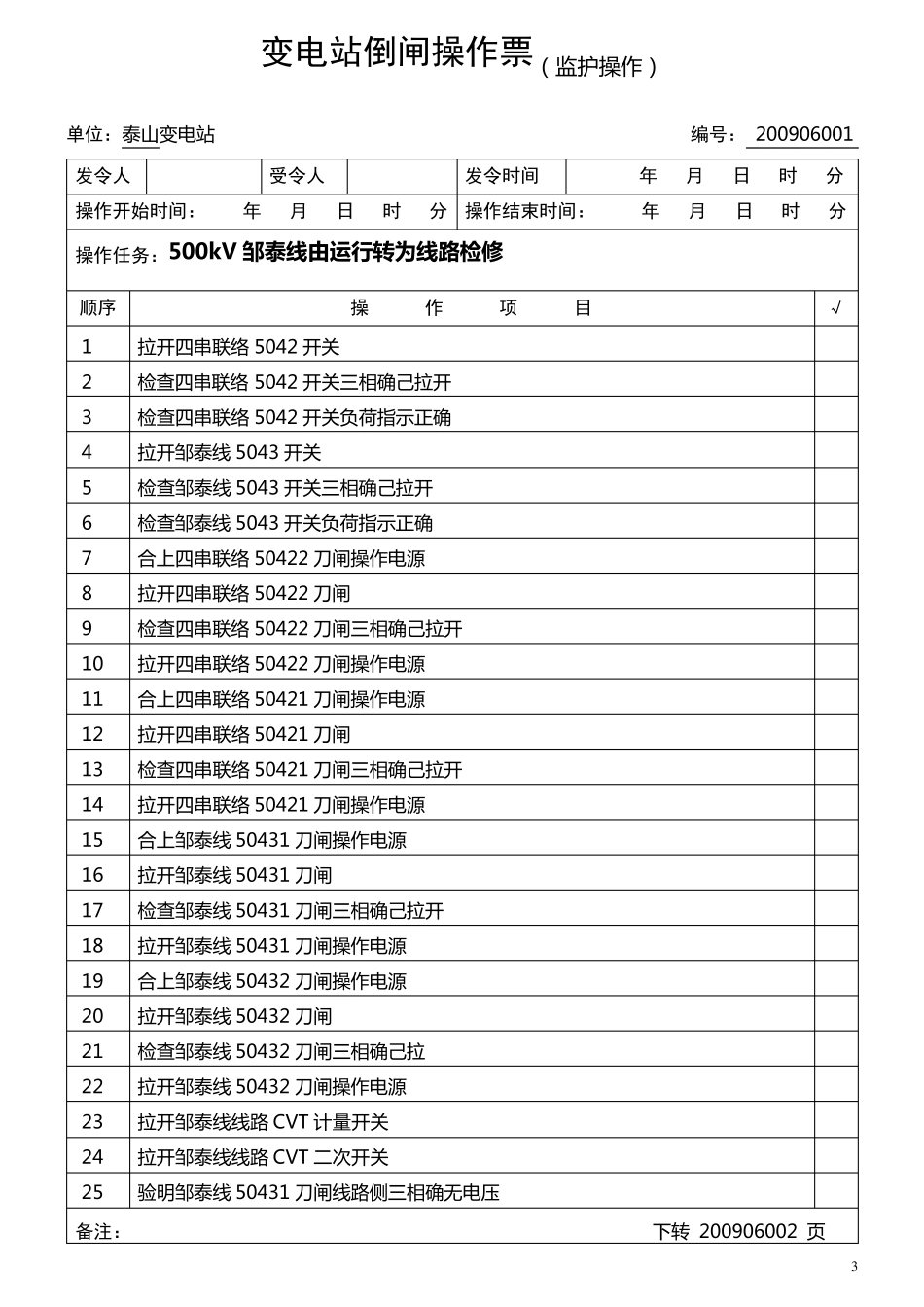

泰山500kV 变电站典型倒闸操作票 编 写 教 师： 徐奎公 邓刚 李兵 黄娜 专业组长审核： 韩 冬 变电及调度运行实训室 2 0 0 9 年 1 2 月 2 目 录 1. 操作任务：500kV 邹泰线由运行转为线路检修…………………………………………………………………3 2. 操作任务：500kV 邹泰线5043 开关由运行转为修 ……………………………………………………………5 3. 操作任务：500kV#1 母线由运行转检修 ………………………………………………………………………7 4. 操作任务：#2 主变由运行转为检修 ……………………………………………………………………………11 3 变电站倒闸操作票（ 监 护 操 作 ） 单位：泰 山 变 电 站 编号： 200906001 发令人 受令人 发令时间 年 月 日 时 分 操作开始时间： 年 月 日 时 分 操作结束时间： 年 月 日 时 分 操作任务：500kV 邹 泰 线 由 运 行 转 为线 路检修 顺序 操 作 项 目 √ 1 拉 开 四 串 联 络 5042 开 关 2 检 查 四 串 联 络5042 开 关 三相确己拉 开 3 检 查 四 串 联 络 5042 开 关 负荷指示正确 4 拉 开 邹泰 线 5043 开 关 5 检 查 邹泰 线 5043 开 关 三相确己拉 开 6 检 查 邹泰 线 5043 开 关 负荷指示正确 7 合上四 串 联 络 50422 刀闸操 作 电 源 8 拉 开 四 串 联 络 50422 刀闸 9 检 查 四 串 联 络 50422 刀闸三相确己拉 开 10 拉 开 四 串 联 络 50422 刀闸操 作 电 源 11 合上四 串 联 络 50421 刀闸操 作 电 源 12 拉 开 四 串 联 络 50421 刀闸 13 检 查 四 串 联 络 50421 刀闸三相确己拉 开 14 拉 开 四 串 联 络 50421 刀闸操 作 电 源 15 合上邹泰 线 50431 刀闸操 作 电 源 16 拉 开 邹泰 线 50431 刀闸 17 检 查 邹泰 线 50431 刀闸三相确己拉 开 18 拉 开 邹泰 线 50431 刀闸操 作 电 源 19 合上邹泰 线 50432 刀闸操 作 电 源 20 拉 开 邹泰 线 50432 刀闸 21 检 查 邹泰 线 50432 刀闸三相确己拉 22 拉 开 邹泰 线 50432 刀闸操 作 电 源 23 拉 开 邹泰 线线路 CVT 计量开 关 24 拉 开 邹泰 线线路 CVT 二次开 关 25 验明邹泰 线 50431 ...
