活塞连杆组拆装以及活塞环三隙检测教案VIP专享

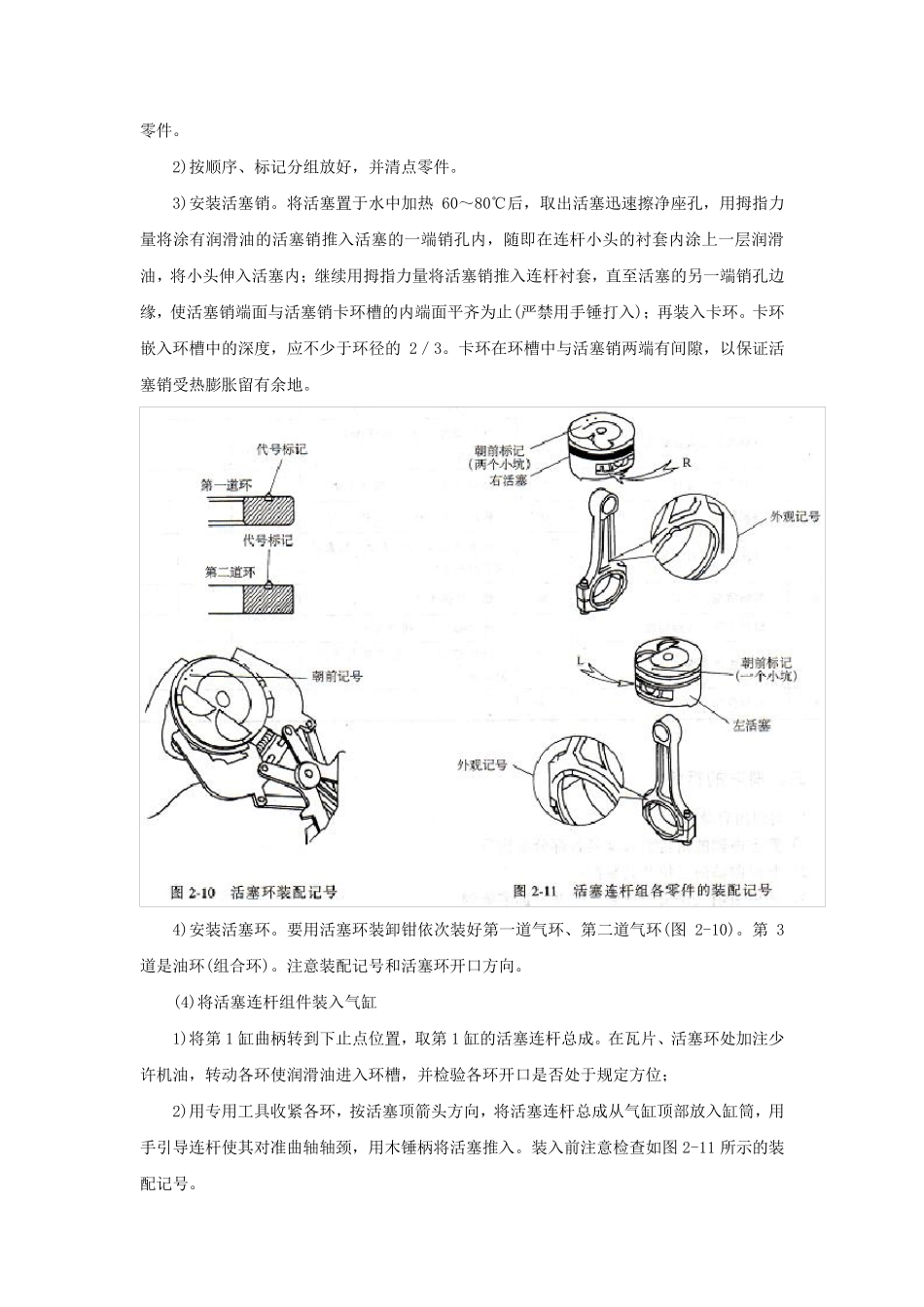

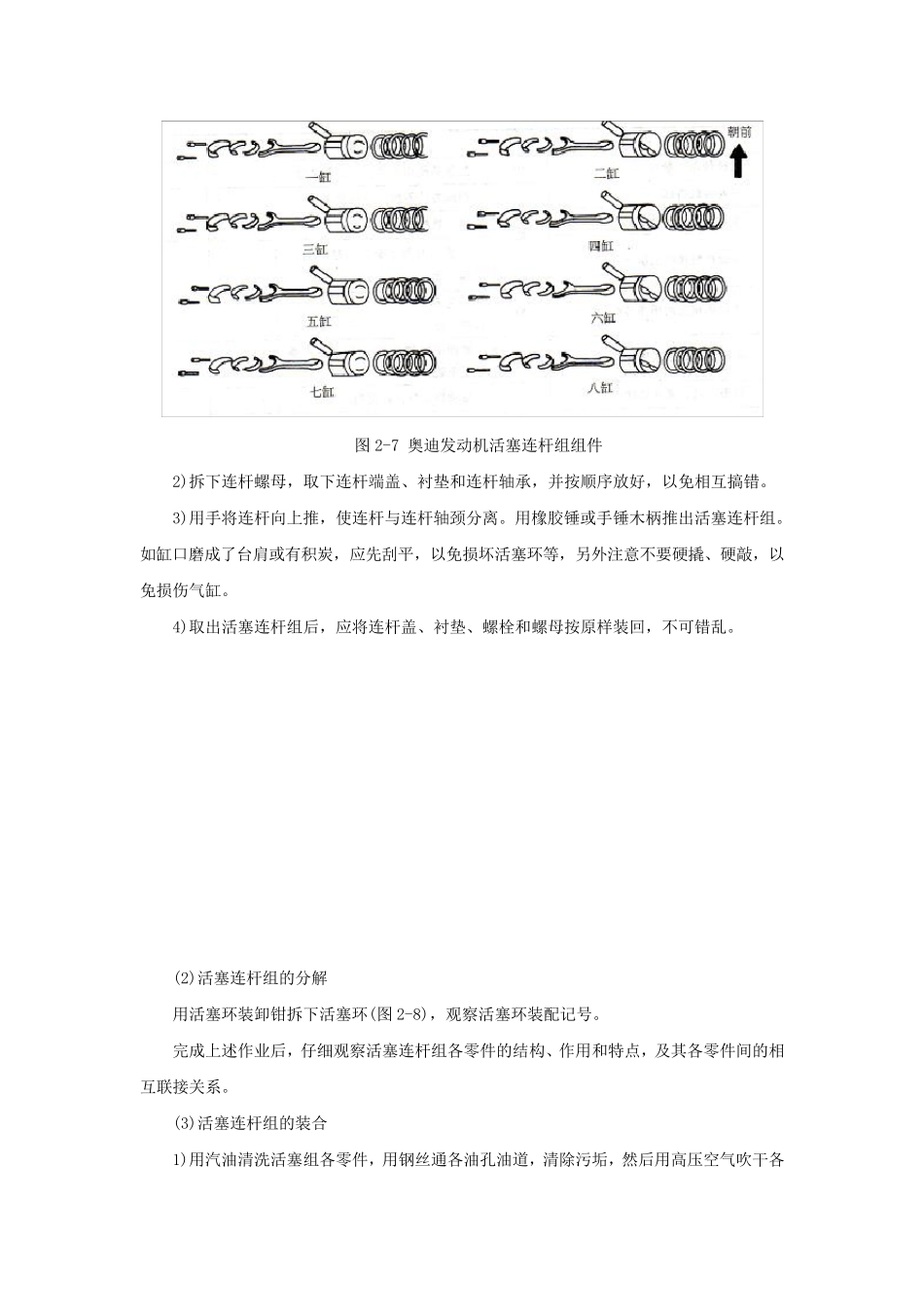

第一节 《活塞连杆组的拆装与检修》实训教案 1．实训内容及目的 1)掌握活塞连杆组的组成、结构、装配关系和工作原理。 2)熟练活塞连杆组的拆装工艺。 3)掌握活塞连杆组各零部件间的相互连接关系及其装配关系。 2．技术标准及要求 1)按正确的操作步骤进行拆装。 2)有关技术参数必须符合维修技术标准要求。 3)在拆装过程中，特别要注意装配记号。 3．实训器材和用具 发动机若干台、机油少许；活塞连杆组总成若干套。常用工具若干套，维修专用工具若干套；相应挂图或图册、维修手册。 4．实训注意事项 1)拆卸、安装活塞时一定要注意记号，若无记号，拆卸前必须做标记。 2)安装活塞销时，要用专用工具或加热到60℃进行。 3)拆下的零部件按顺序放好，并注意不要损坏零件。 4)严格按操作规程进行操作，并注意操作安全。 5)奥迪发动机活塞连杆组组件如图2-7 所示。 5．实训操作步骤 (1)活塞连杆组的拆卸 1)将要拆卸的活塞连杆组(有两个缸)转到活塞处于下止点，并检查活塞顶、连杆大端处有无记号。如无记号，应按次序在活塞顶、连杆大端上作上记号。 图2-7 奥迪发动机活塞连杆组组件 2)拆下连杆螺母，取下连杆端盖、衬垫和连杆轴承，并按顺序放好，以免相互搞错。 3)用手将连杆向上推，使连杆与连杆轴颈分离。用橡胶锤或手锤木柄推出活塞连杆组。如缸口磨成了台肩或有积炭，应先刮平，以免损坏活塞环等，另外注意不要硬撬、硬敲，以免损伤气缸。 4)取出活塞连杆组后，应将连杆盖、衬垫、螺栓和螺母按原样装回，不可错乱。 (2)活塞连杆组的分解 用活塞环装卸钳拆下活塞环(图2-8)，观察活塞环装配记号。 完成上述作业后，仔细观察活塞连杆组各零件的结构、作用和特点，及其各零件间的相互联接关系。 (3)活塞连杆组的装合 1)用汽油清洗活塞组各零件，用钢丝通各油孔油道，清除污垢，然后用高压空气吹干各 零件。 2)按顺序、标记分组放好，并清点零件。 3)安装活塞销。将活塞置于水中加热60～80℃后，取出活塞迅速擦净座孔，用拇指力量将涂有润滑油的活塞销推入活塞的一端销孔内，随即在连杆小头的衬套内涂上一层润滑油，将小头伸入活塞内；继续用拇指力量将活塞销推入连杆衬套，直至活塞的另一端销孔边缘，使活塞销端面与活塞销卡环槽的内端面平齐为止(严禁用手锤打入)；再装入卡环。卡环嵌入环槽中的深度，应不少于环径的 2／3。卡环在环槽中与活塞销两端有间隙，以保证活塞销受热膨胀留有余地。 4)安装活塞环。要用活塞...
