钻孔桩和咬合桩

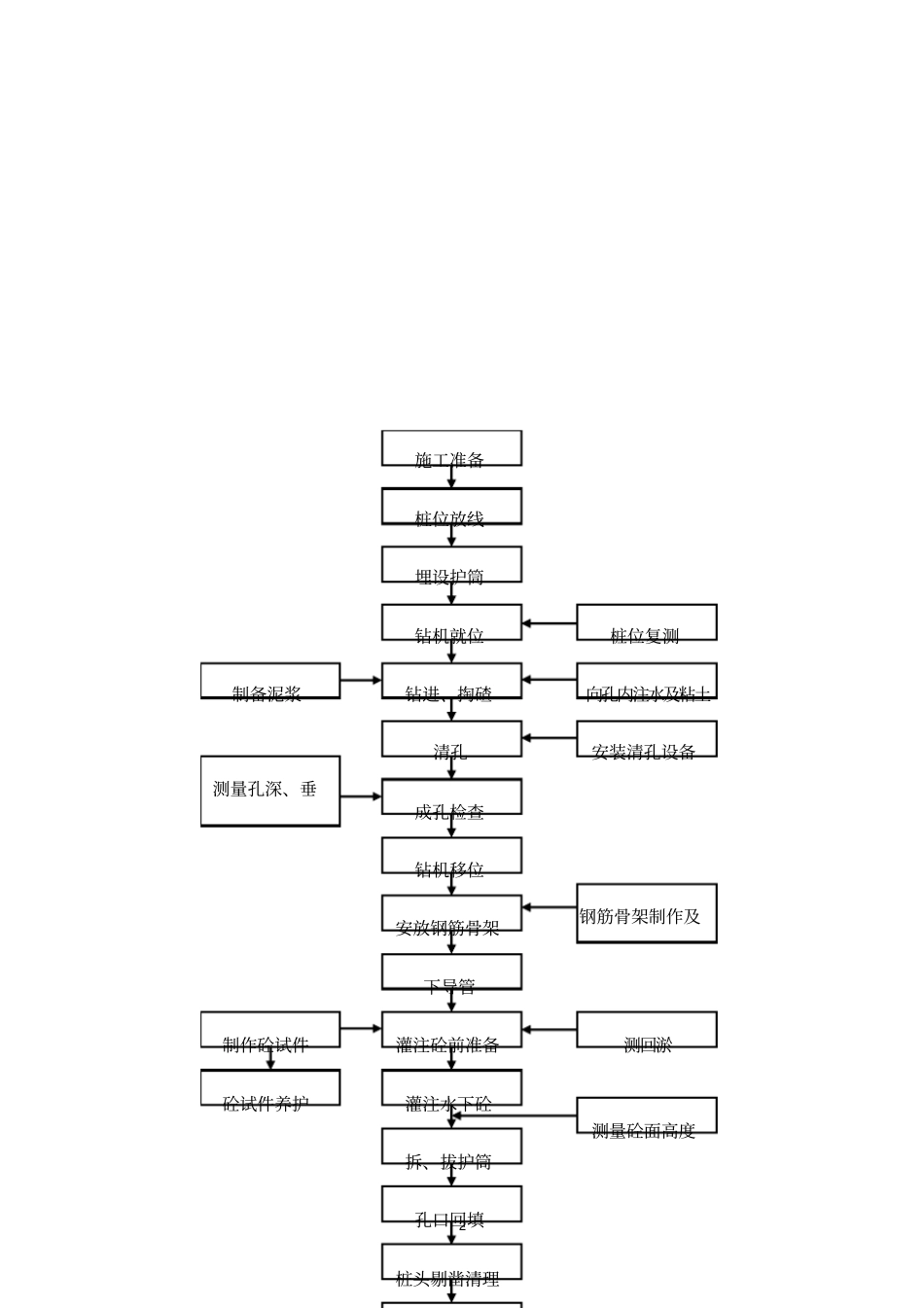

1 车站围护结构施工技术1、钻孔灌注桩施工（1）施工顺序为防止钻孔桩施工时由于相邻两桩施工距离太近或间隔时间太短，造成塌孔，采取分批跳孔施作，钻孔桩施工时按隔孔施作，如图表4.6-3 所示，施作钻孔灌注桩的顺序为1、4、7⋯→2、5、8⋯→3、6、9⋯图表 4.6-3 钻孔桩施工顺序示意图（2）围护桩施工工艺围护桩施工工艺流程图详见图表4.6-4 。（3）施工方法① 施工准备平整场地，场地准备，清除杂物，换除软土，夯打密实，统一规划泥浆池。② 测量放线根据施工图纸及现场导线控制点，使用全站仪测定桩位，并打入木桩；以“十字交叉法”引到四周用短钢筋作好护桩。1 2 3 456789冠梁钻孔灌注桩2 桩位放线钻机就位埋设护筒钻进、掏碴施工准备清孔钻机移位成孔检查安放钢筋骨架下导管拆、拔护筒灌注砼前准备灌注水下砼孔口回填桩头剔凿清理制备泥浆桩位复测向孔内注水及粘土安装清孔设备测量孔深、垂钢筋骨架制作及测回淤测量砼面高度制作砼试件砼试件养护3 图表 4.6-4 钻孔灌注围护桩施工工艺流程图③ 埋设护筒护筒采用板厚为4～6mm 的钢板焊接整体式钢护筒，埋深2.0m 。可利用钻机开挖，挖坑直径比护筒大0.2 ～0.4m ，坑底深度与护筒底同高且平整。护筒上设2 个溢水口，护筒埋设时，筒的中心应与桩中心重合，其偏差不得大于20mm ；并应严格保持护筒的垂直度偏差不大于 1%，同时其顶部应高出地面0.3m 。护筒位置正确固定后，四周均匀回填最佳含水量的粘土，并分层夯实，确保成孔的质量。④ 泥浆制备本工程采用膨润土泥浆进行护壁。泥浆比重应控制在1.1 ～1.3，胶体率不低于 95% ；含砂率不大于 4%。成孔过程中 ,泥浆系统应定期清理 ,确保文明施工。泥浆池实行专人管理、负责。泥浆性能指标及测试方法见图表4.6-5 。图表 4.6-5 泥浆性能指标及测试方法表4 顺序项目性能指标测试方法1 相对密度1.06 ～1.10 相对密度计2 粘度18～28 秒500cc/700cc 漏斗法3 含砂率≤4% 含砂率计4 胶体率≥95% 静置、澄清5 失水率≤20ml/30min 滤纸法6 泥皮厚≤3mm/30min 7 静切力1～2.5Pa 空心不锈钢泥浆切力计8 酸碱度8～10PH 比色法⑤ 钻进成孔钻进时，边钻进边注入泥浆进行护壁，保持泥浆面始终不低于护筒顶下0.5m ，钻进过程中随时检测垂直度，并随时调整。成孔后泥浆比重控制在1.25 以内，成孔时做好记录。施工中应注意以下事项：a 开始钻进时，应先轻压慢转，待钻头正常工作后，逐渐加大转速。b 桩孔上部...
