吸波材料现状和应用——整理超经典VIP免费

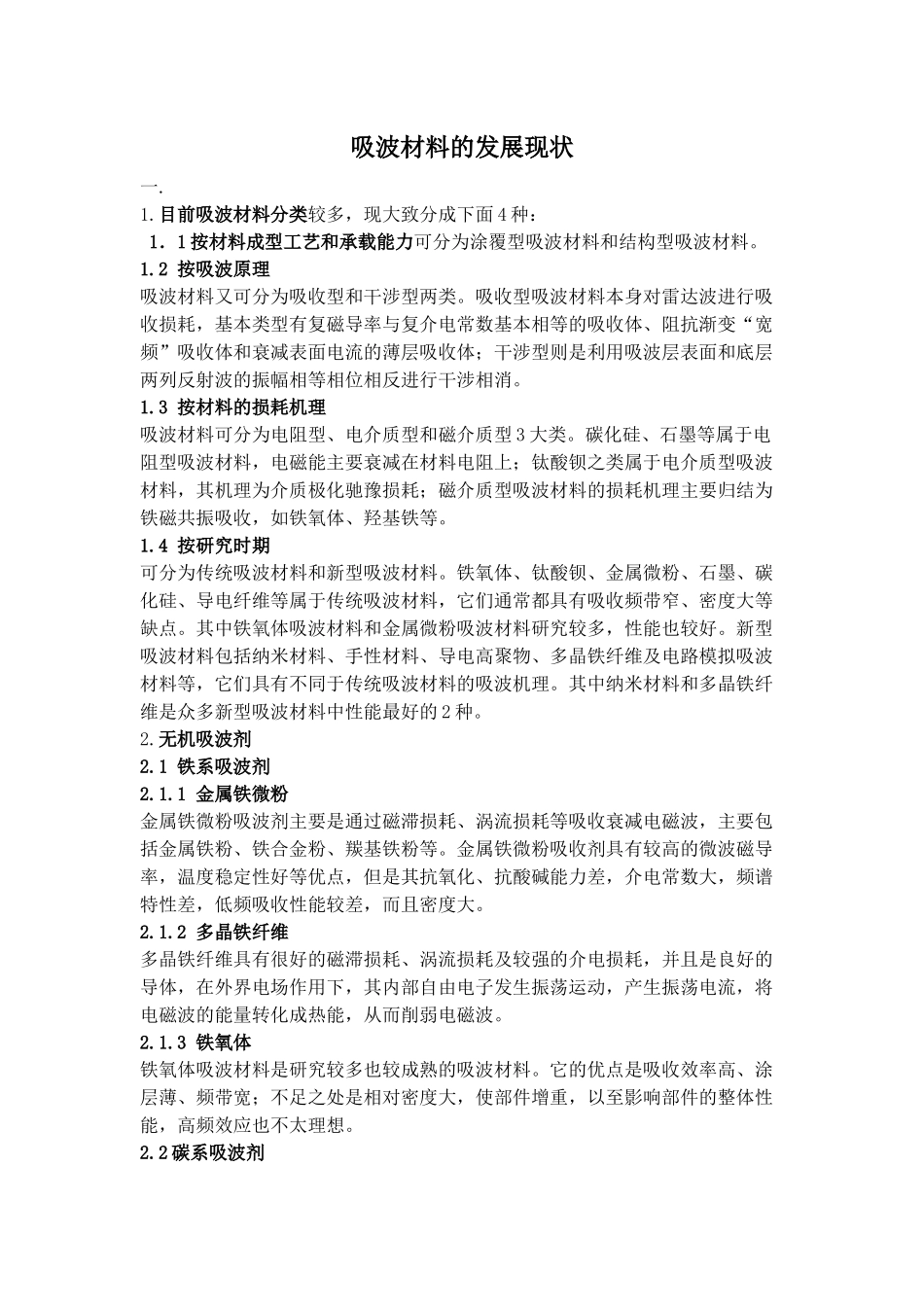

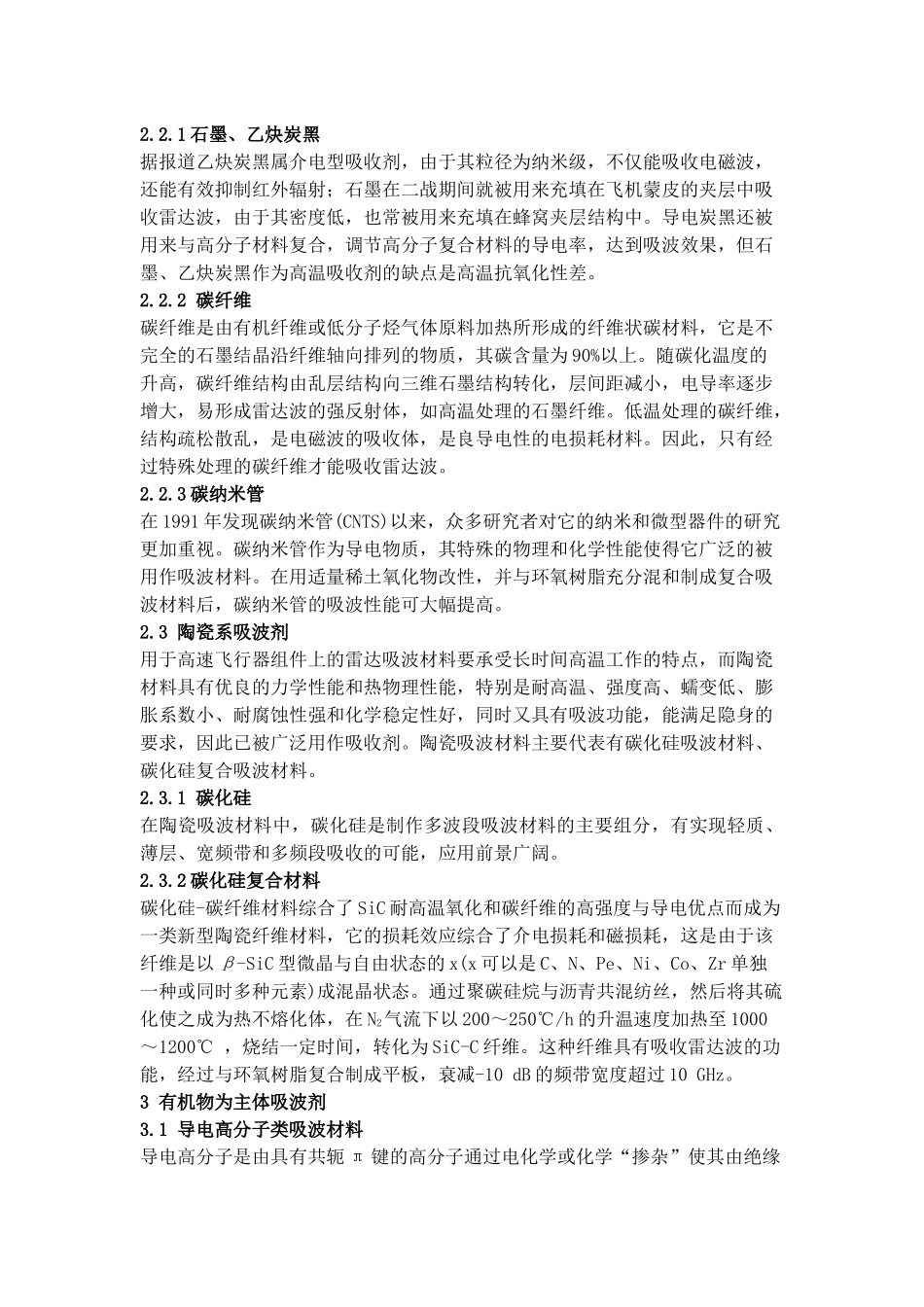

吸波材料的发展现状一.1.目前吸波材料分类较多，现大致分成下面4种：1．1按材料成型工艺和承载能力可分为涂覆型吸波材料和结构型吸波材料。1.2按吸波原理吸波材料又可分为吸收型和干涉型两类。吸收型吸波材料本身对雷达波进行吸收损耗，基本类型有复磁导率与复介电常数基本相等的吸收体、阻抗渐变“宽频”吸收体和衰减表面电流的薄层吸收体；干涉型则是利用吸波层表面和底层两列反射波的振幅相等相位相反进行干涉相消。1.3按材料的损耗机理吸波材料可分为电阻型、电介质型和磁介质型3大类。碳化硅、石墨等属于电阻型吸波材料，电磁能主要衰减在材料电阻上；钛酸钡之类属于电介质型吸波材料，其机理为介质极化驰豫损耗；磁介质型吸波材料的损耗机理主要归结为铁磁共振吸收，如铁氧体、羟基铁等。1.4按研究时期可分为传统吸波材料和新型吸波材料。铁氧体、钛酸钡、金属微粉、石墨、碳化硅、导电纤维等属于传统吸波材料，它们通常都具有吸收频带窄、密度大等缺点。其中铁氧体吸波材料和金属微粉吸波材料研究较多，性能也较好。新型吸波材料包括纳米材料、手性材料、导电高聚物、多晶铁纤维及电路模拟吸波材料等，它们具有不同于传统吸波材料的吸波机理。其中纳米材料和多晶铁纤维是众多新型吸波材料中性能最好的2种。2.无机吸波剂2.1铁系吸波剂2.1.1金属铁微粉金属铁微粉吸波剂主要是通过磁滞损耗、涡流损耗等吸收衰减电磁波，主要包括金属铁粉、铁合金粉、羰基铁粉等。金属铁微粉吸收剂具有较高的微波磁导率，温度稳定性好等优点，但是其抗氧化、抗酸碱能力差，介电常数大，频谱特性差，低频吸收性能较差，而且密度大。2.1.2多晶铁纤维多晶铁纤维具有很好的磁滞损耗、涡流损耗及较强的介电损耗，并且是良好的导体，在外界电场作用下，其内部自由电子发生振荡运动，产生振荡电流，将电磁波的能量转化成热能，从而削弱电磁波。2.1.3铁氧体铁氧体吸波材料是研究较多也较成熟的吸波材料。它的优点是吸收效率高、涂层薄、频带宽；不足之处是相对密度大，使部件增重，以至影响部件的整体性能，高频效应也不太理想。2.2碳系吸波剂2.2.1石墨、乙炔炭黑据报道乙炔炭黑属介电型吸收剂，由于其粒径为纳米级，不仅能吸收电磁波，还能有效抑制红外辐射；石墨在二战期间就被用来充填在飞机蒙皮的夹层中吸收雷达波，由于其密度低，也常被用来充填在蜂窝夹层结构中。导电炭黑还被用来与高分子材料复合，调节高分子复合材料的导电率，达到吸波效果，但石墨、乙炔炭黑作为高温吸收剂的缺点是高温抗氧化性差。2.2.2碳纤维碳纤维是由有机纤维或低分子烃气体原料加热所形成的纤维状碳材料，它是不完全的石墨结晶沿纤维轴向排列的物质，其碳含量为90%以上。随碳化温度的升高，碳纤维结构由乱层结构向三维石墨结构转化，层间距减小，电导率逐步增大，易形成雷达波的强反射体，如高温处理的石墨纤维。低温处理的碳纤维，结构疏松散乱，是电磁波的吸收体，是良导电性的电损耗材料。因此，只有经过特殊处理的碳纤维才能吸收雷达波。2.2.3碳纳米管在1991年发现碳纳米管(CNTS)以来，众多研究者对它的纳米和微型器件的研究更加重视。碳纳米管作为导电物质，其特殊的物理和化学性能使得它广泛的被用作吸波材料。在用适量稀土氧化物改性，并与环氧树脂充分混和制成复合吸波材料后，碳纳米管的吸波性能可大幅提高。2.3陶瓷系吸波剂用于高速飞行器组件上的雷达吸波材料要承受长时间高温工作的特点，而陶瓷材料具有优良的力学性能和热物理性能，特别是耐高温、强度高、蠕变低、膨胀系数小、耐腐蚀性强和化学稳定性好，同时又具有吸波功能，能满足隐身的要求，因此已被广泛用作吸收剂。陶瓷吸波材料主要代表有碳化硅吸波材料、碳化硅复合吸波材料。2.3.1碳化硅在陶瓷吸波材料中，碳化硅是制作多波段吸波材料的主要组分，有实现轻质、薄层、宽频带和多频段吸收的可能，应用前景广阔。2.3.2碳化硅复合材料碳化硅-碳纤维材料综合了SiC耐高温氧化和碳纤维的高强度与导电优点而成为一类新型陶瓷纤维材料，它的损耗效应综合了介电损耗和磁损耗，这是由于该纤维是以β-SiC型微晶与自由状态的x(x可以是C、N、Pe、Ni、Co、Zr单独一...
