慢走丝加工标准

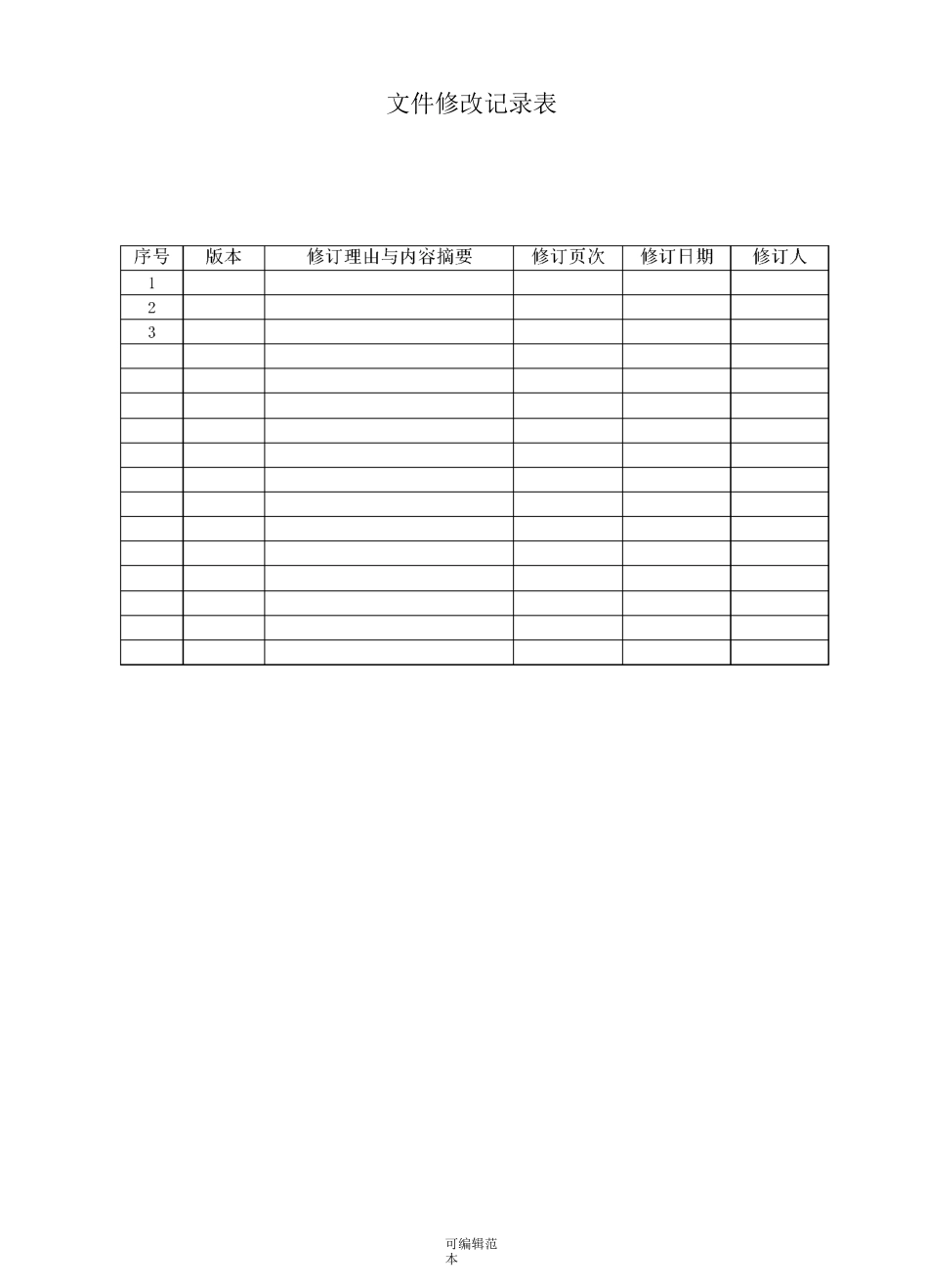

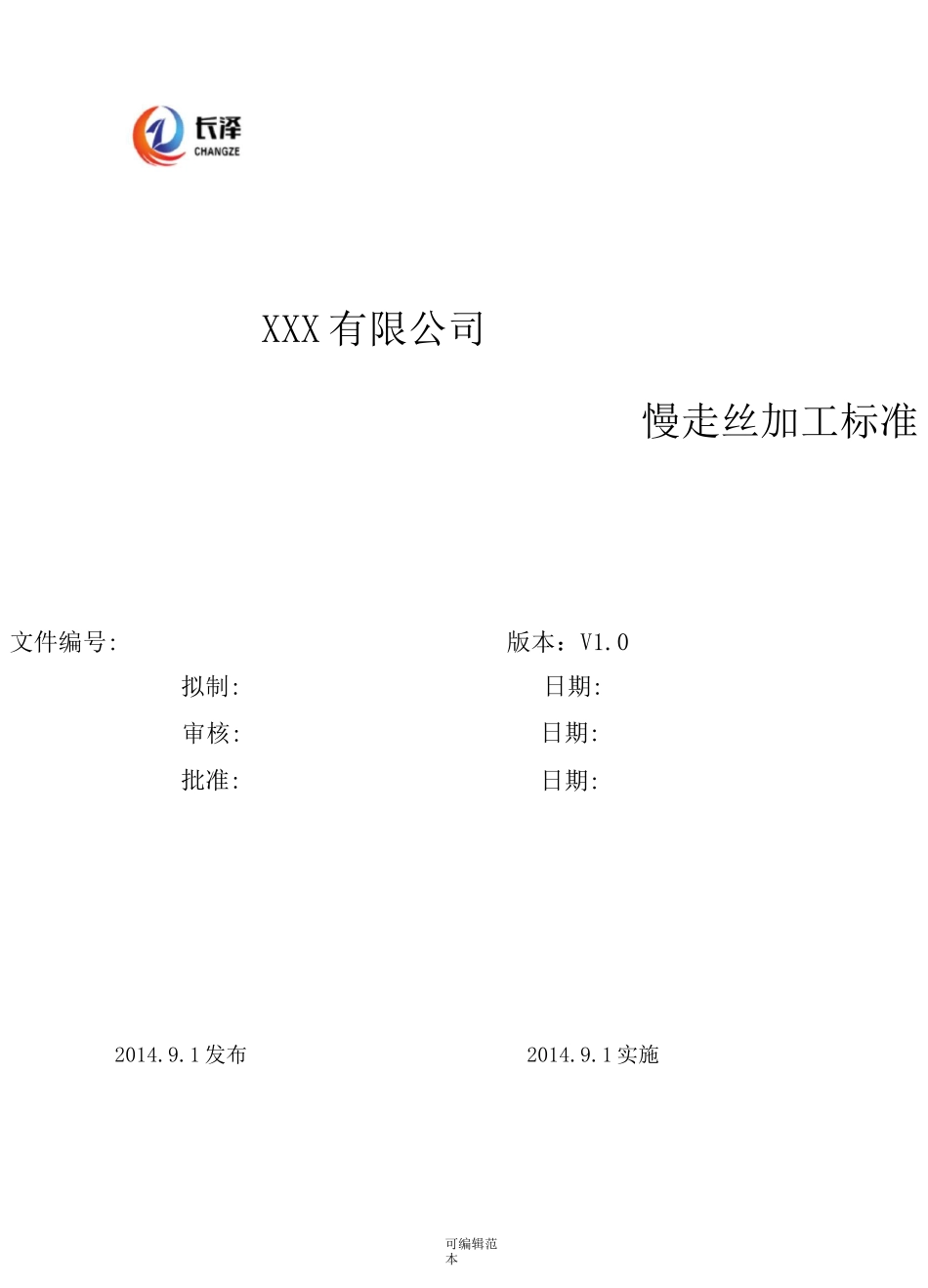

可编辑范本XXX 有限公司慢走丝加工标准文件编号:版本：V1.0拟制:日期:审核:日期:批准:日期:2014.9.1 发布2014.9.1 实施可编辑范本文件修改记录表可编辑范本1 目的规范和指导线割部门-慢走丝的生产作业，提升生产效率，提高生产品质。明确机床维护保养方法及其正确操作规程延长机器使用寿命。2 范围适用于制造部所有慢走丝加工。3 职责3.1 主管宣导加工者熟练撑握。3.2 主管负责培训，新入职员工按作业标准进行作业。3.3 操作者按正常程序操作机台，做好保养和记录。4 定义严格按标准作业，保证产品质量。5 作业标准5.1 操机流程标准5.1.1 先开启电源总阀开关一稳压器绿色按钮一机床控制柜下方黑色按钮开启一开启机床控制柜右上方SOURCE 按钮启动控制柜（即电脑主机）—等待显是示器显示 SKDA 控制菜单显示页面—开启显示柜 POWER 按钮启动动力电源。5.1.2 将磁盘插入软驱。在主菜单中按 F1 键，选择装入文件一将需要加工的 ISO 文件拷贝到机床内一在主菜单编辑中输入需要加工的 ISO 文件一 F9 退出编辑命令界面将自动到运行命令一选择 F3 图校验,（F1 可连续校验程式,F2 可单段校验程式）在移动中按 F6Z 轴回零一用校正块校正垂直度（校垂直前要把校正块校垂直的方向打好垂直），在主菜单的移动中按 F8 校垂直。选择相应的方向，然后调节机床面版的 UV 键，校正火花之上下一致一 F9 退出一 ENTER 键 UV 清零一在主菜单移动按 F7 键测斜度，校正形参数 HA、HP 值，将铜线停留在校正斜槽中心，输入校正块高度，每次测形参数至少要册测三次，然后求出三次同接近的平均值。5.1.3 对照图纸程式装夹好工件一用校表检查工件的垂直度、直角度、平面度一穿丝一按移动中 F3 对边命令，可选择 F1,F2,F3,F4 四轴另一方向碰边找数加工，也可选择 F6,F7,X 分中或 Y 分中找数一圆孔基孔可直接在移动中按 F4 定中心找到圆心一在移动中在绝对动或相对动中直接回到起割点位置一在主菜单运行菜单中按 F6 形参数命令，设定形参数一按 F8 切割命令开始加工一按 CTRL+Z 锁住机头。5.2 审图标准与自检5.2.1 必须是蓝色印章.才能编程加工（特殊交代除外）。5.2.2 必须以最新图档日期，特别是改模图档一定要与图纸日期一致。5.2.3 注解说明与标注说明必须一致。可编辑范本5.2.4 俯视图与侧视及剖视图必须一致。5.2.5 查看工件的基准边是否有研磨、基准孔是否有钻以确定板件的取数方式。5.2.6 查看工...
