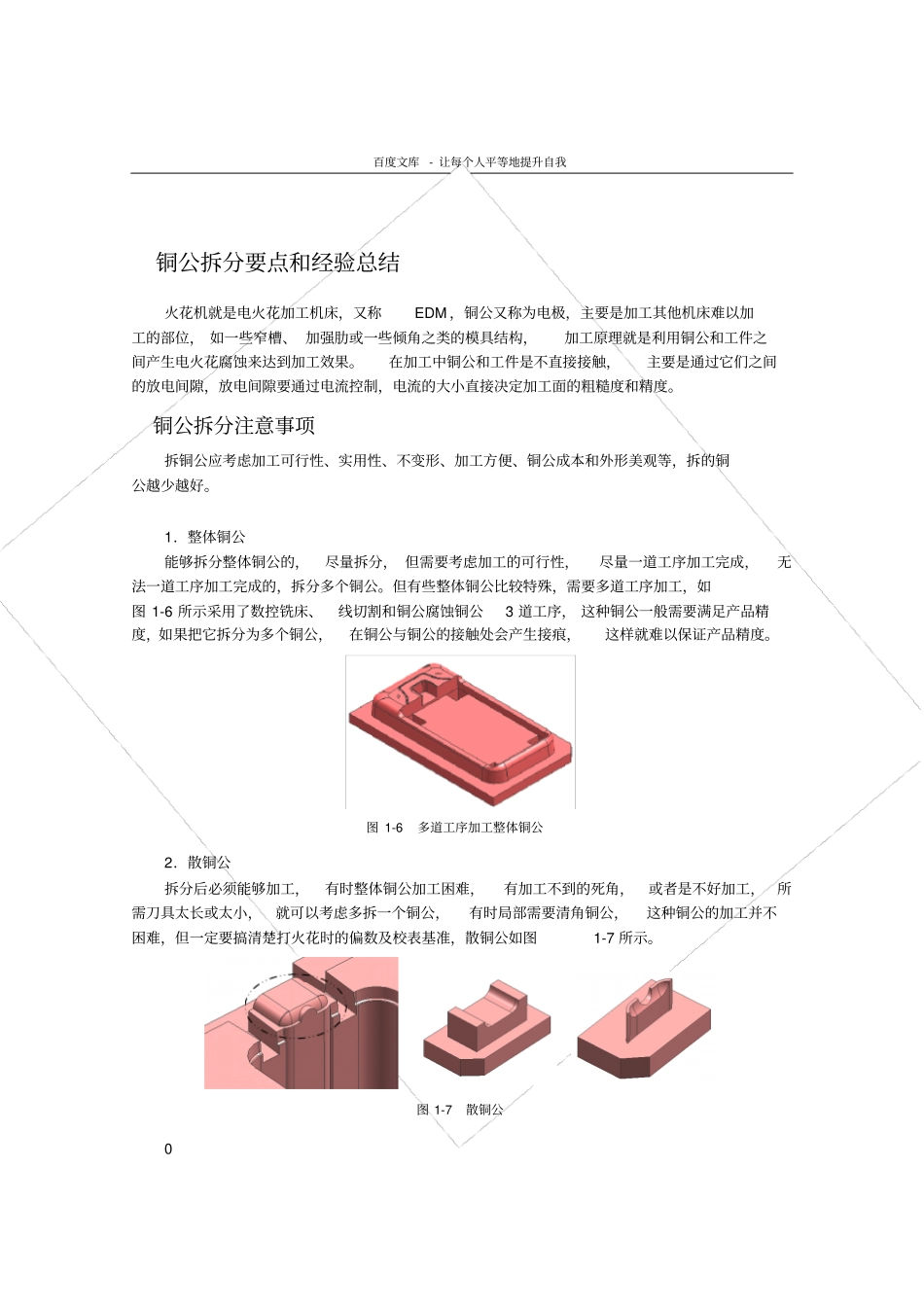

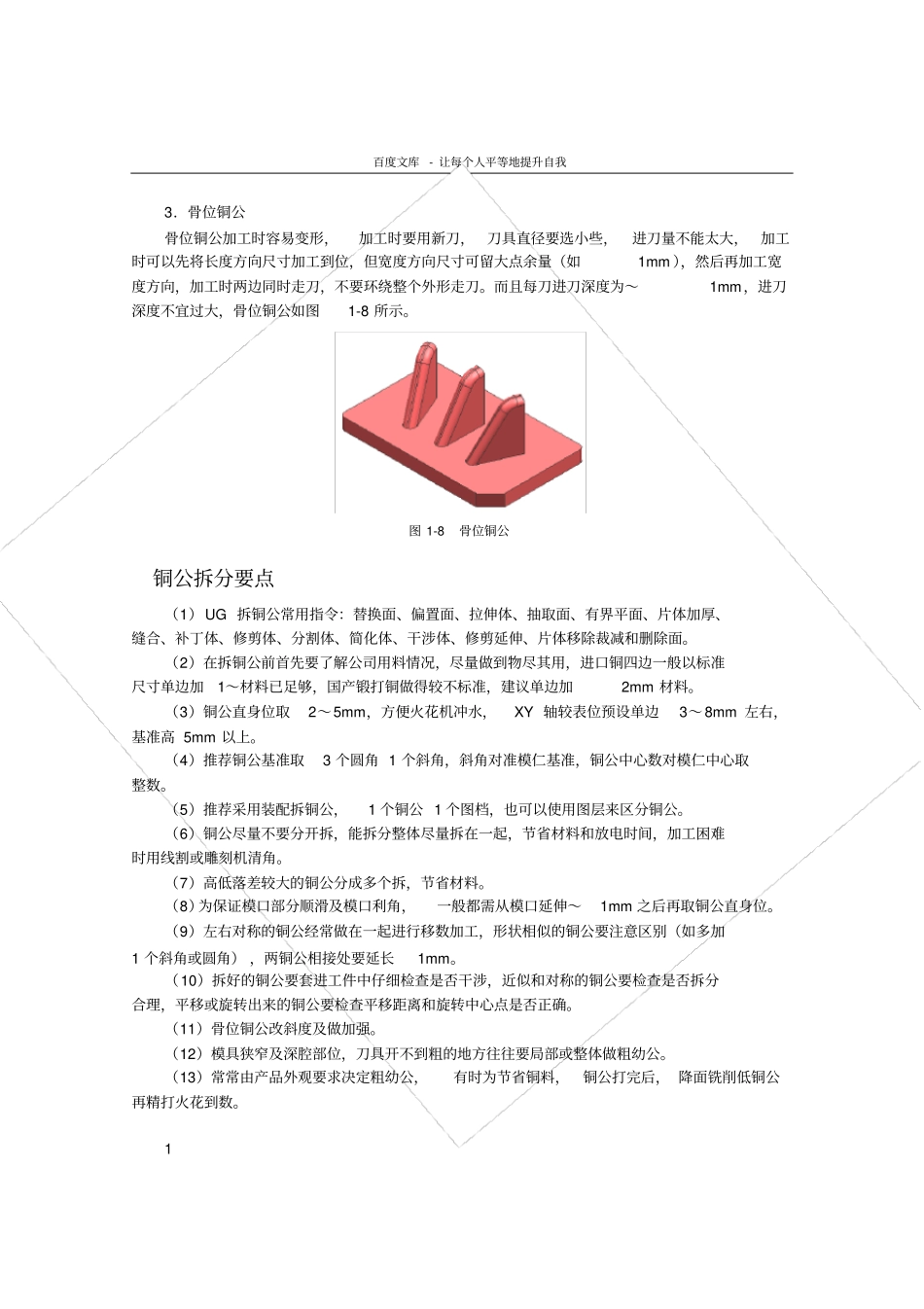

百度文库- 让每个人平等地提升自我0 铜公拆分要点和经验总结火花机就是电火花加工机床，又称EDM ，铜公又称为电极，主要是加工其他机床难以加工的部位， 如一些窄槽、 加强肋或一些倾角之类的模具结构，加工原理就是利用铜公和工件之间产生电火花腐蚀来达到加工效果。在加工中铜公和工件是不直接接触，主要是通过它们之间的放电间隙，放电间隙要通过电流控制，电流的大小直接决定加工面的粗糙度和精度。铜公拆分注意事项拆铜公应考虑加工可行性、实用性、不变形、加工方便、铜公成本和外形美观等，拆的铜公越少越好。1．整体铜公能够拆分整体铜公的，尽量拆分， 但需要考虑加工的可行性，尽量一道工序加工完成，无法一道工序加工完成的，拆分多个铜公。但有些整体铜公比较特殊，需要多道工序加工，如图 1-6 所示采用了数控铣床、线切割和铜公腐蚀铜公3 道工序， 这种铜公一般需要满足产品精度，如果把它拆分为多个铜公，在铜公与铜公的接触处会产生接痕，这样就难以保证产品精度。图 1-6 多道工序加工整体铜公2．散铜公拆分后必须能够加工，有时整体铜公加工困难，有加工不到的死角，或者是不好加工，所需刀具太长或太小，就可以考虑多拆一个铜公，有时局部需要清角铜公，这种铜公的加工并不困难，但一定要搞清楚打火花时的偏数及校表基准，散铜公如图1-7 所示。图 1-7 散铜公百度文库- 让每个人平等地提升自我1 3．骨位铜公骨位铜公加工时容易变形，加工时要用新刀，刀具直径要选小些，进刀量不能太大，加工时可以先将长度方向尺寸加工到位，但宽度方向尺寸可留大点余量（如1mm ），然后再加工宽度方向，加工时两边同时走刀，不要环绕整个外形走刀。而且每刀进刀深度为～1mm，进刀深度不宜过大，骨位铜公如图1-8 所示。图 1-8 骨位铜公铜公拆分要点（1）UG 拆铜公常用指令：替换面、偏置面、拉伸体、抽取面、有界平面、片体加厚、缝合、补丁体、修剪体、分割体、简化体、干涉体、修剪延伸、片体移除裁减和删除面。（2）在拆铜公前首先要了解公司用料情况，尽量做到物尽其用，进口铜四边一般以标准尺寸单边加1～材料已足够，国产锻打铜做得较不标准，建议单边加2mm 材料。（3）铜公直身位取2～5mm，方便火花机冲水，XY 轴较表位预设单边3～8mm 左右，基准高 5mm 以上。（4）推荐铜公基准取3 个圆角 1 个斜角，斜角对准模仁基准，铜公中心数对模仁中心取整数。（5）推荐采用装配拆铜公，1 个铜公 1 个图档，也可以...
