铸件尺寸公差-ISO-80632007-中文

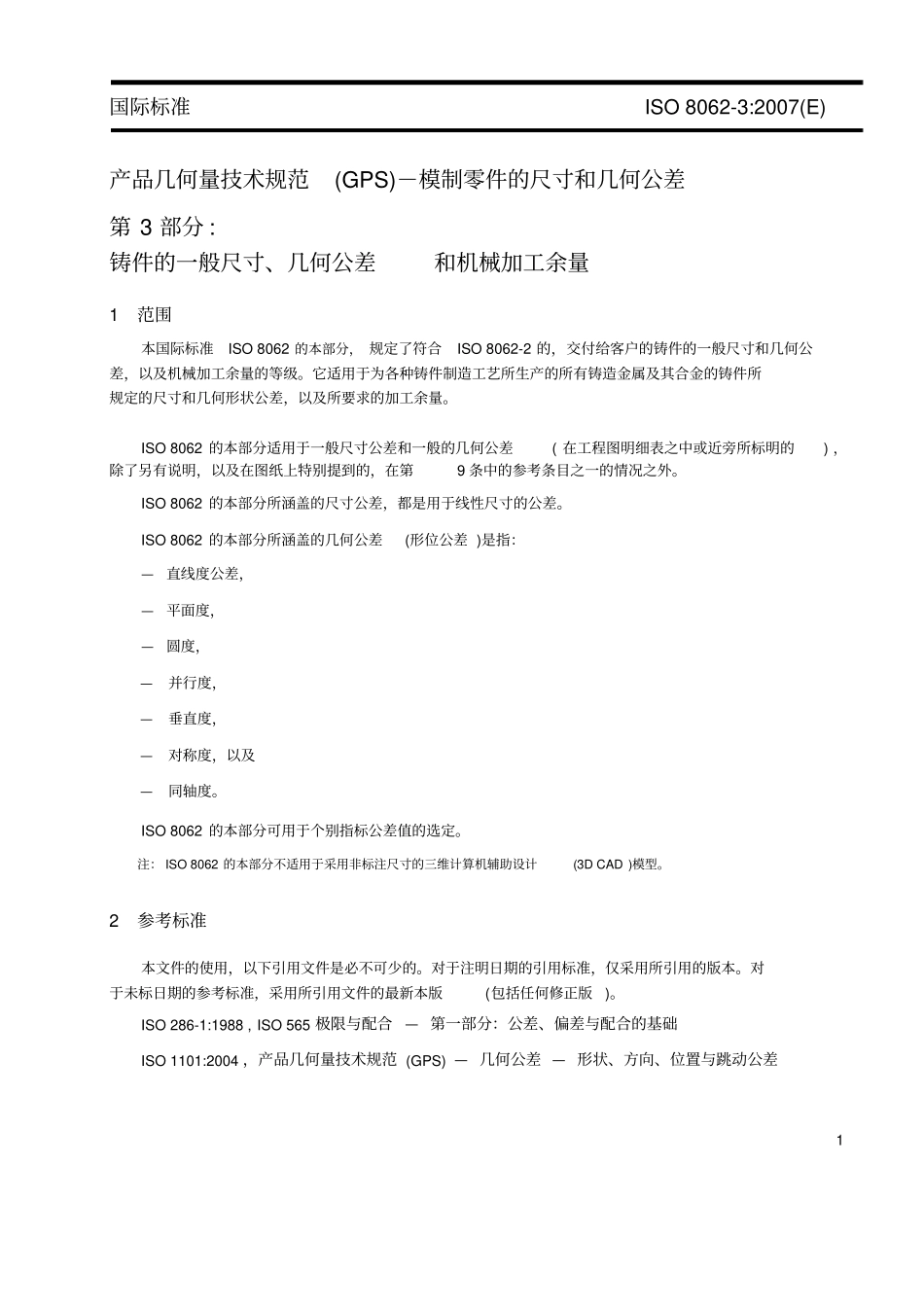

国际标准ISO 8062-3:2007(E)产品几何量技术规范(GPS)－模制零件的尺寸和几何公差第 3 部分 : 铸件的一般尺寸、几何公差和机械加工余量1 范围本国际标准ISO 8062 的本部分， 规定了符合ISO 8062-2 的，交付给客户的铸件的一般尺寸和几何公差，以及机械加工余量的等级。它适用于为各种铸件制造工艺所生产的所有铸造金属及其合金的铸件所规定的尺寸和几何形状公差，以及所要求的加工余量。ISO 8062 的本部分适用于一般尺寸公差和一般的几何公差( 在工程图明细表之中或近旁所标明的) ，除了另有说明，以及在图纸上特别提到的，在第9 条中的参考条目之一的情况之外。ISO 8062 的本部分所涵盖的尺寸公差，都是用于线性尺寸的公差。ISO 8062 的本部分所涵盖的几何公差(形位公差 )是指：—直线度公差，—平面度，—圆度，—并行度，—垂直度，—对称度，以及—同轴度。ISO 8062 的本部分可用于个别指标公差值的选定。注： ISO 8062 的本部分不适用于采用非标注尺寸的三维计算机辅助设计(3D CAD )模型。2 参考标准本文件的使用，以下引用文件是必不可少的。对于注明日期的引用标准，仅采用所引用的版本。对于未标日期的参考标准，采用所引用文件的最新本版(包括任何修正版)。ISO 286-1:1988 , ISO 565 极限与配合— 第一部分：公差、偏差与配合的基础ISO 1101:2004 ，产品几何量技术规范 (GPS) — 几何公差 — 形状、方向、位置与跳动公差1 ISO 1302:2002, 产品几何量技术规范 (GPS) —ISO 5459: — 1), 产品几何量技术规范 (GPS) — 几何公差 —ISO 8062-1:2007, 产品几何量技术规范 (GPS) — 模制零件的尺寸和几何公差—第一部分：词汇ISO/TS 8062-2: — 2), 产品几何量技术规范 (GPS) — 模制零件的尺寸和几何公差—第二部分：技术要求ISO 10135:—3), 产品几何量技术规范 (GPS) —技术产品文件 (TPD) 中模制零件的图纸标注ISO 10579:1993, 技术图纸 —尺寸与公差 —非刚性零件ISO 14405:— 4), 产品几何量技术规范 (GPS) —尺寸公差 —线性尺寸3 术语和定义ISO 8062-1、ISO 1101 与 ISO 5459 中所规定的术语和定义适用于本文件的目的。4 缩略语缩略语规定于表1。表 1 — 缩略语缩略语解释引自DCT 铸件尺寸公差5.2 DCTG 铸件尺寸公差等级5.2 GCT 铸件几何公差5.3 GCTG 铸件几何公差等级5.3 RMA 必需的机械加工余量第 8 条RMAG 必需的机械加...
